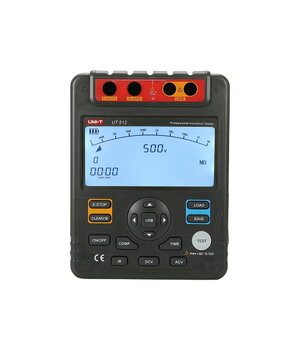

Izolācijas pretestības mērītājs 500–2500 V, līdz 100 GΩ, PI/DAR, UT512 UNI-T
Kods ATS512- Ražotājs UNI-T
- Svars bruto 0.00g
E-veikala cena: 188,95 €
| Daudzums: | 2+ | 3+ |
| Cena: | 179,50 | 173,03 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece nav noliktavā (0) | |
Apraksts
Izolācijas pretestības mērītājs UNI-T UT512, 500–2500 V, līdz 100 GΩ, PI/DAR
UNI-T UT512 ir digitāls augsta pārbaudes sprieguma izolācijas pretestības mērītājs, kas paredzēts elektroiekārtu, kabeļu, motoru, ģeneratoru, transformatoru un citu elektrisko sistēmu izolācijas stāvokļa pārbaudei. Ierīce nodrošina 500 V, 1000 V, 1500 V vai 2500 V pārbaudes spriegumu un atkarībā no izvēlētā sprieguma mēra izolācijas pretestību līdz 100 GΩ. PI un DAR funkcijas, taimera režīms, 18 mērījumu grupu atmiņa un USB interfeiss ļauj veikt gan atsevišķus mērījumus, gan detalizētāku izolācijas stāvokļa novērtēšanu.
Galvenie parametri: 500 / 1000 / 1500 / 2500 V • līdz 100 GΩ • PI / DAR • 18 mērījumu grupu atmiņa • USB • CAT III 600 V
Galvenās priekšrocības
- Četri pārbaudes spriegumi – 500 V, 1000 V, 1500 V un 2500 V – ļauj izvēlēties pārbaudāmajai iekārtai piemērotu spriegumu.
- Izolācijas pretestības mērīšana līdz 100 GΩ – piemērota kabeļu, tinumu, transformatoru, ģeneratoru un citu elektroiekārtu pārbaudei.
- PI (Polarization Index) un DAR (Dielectric Absorption Ratio) – ļauj novērtēt izolācijas pretestības izmaiņas mērījuma laikā.
- Nepārtrauktas un laika mērīšanas režīmi – piemēroti noteikta ilguma izolācijas pārbaudēm; taimera mērījumu var iestatīt līdz 15 minūtēm.
- Salīdzināšanas funkcija – ļauj iestatīt pretestības robežvērtību ātrākai rezultāta novērtēšanai.
- 18 mērījumu grupu atmiņa – ļauj saglabāt rezultātus vēlākai apskatei.
- USB interfeiss un ražotāja PC programmatūra – nodrošina saglabāto datu pārsūtīšanu uz datoru analīzei.
- Automātiska izlāde un augsta sprieguma indikācija – uzlabo drošību pēc izolācijas pārbaudes.
- 9999 skaitījumu LCD, 30 segmentu analogā josla un fona apgaismojums – atvieglo rezultātu un to izmaiņu uzraudzību.
Lietošana un pielietojums
UT512 paredzēts elektriskās izolācijas stāvokļa pārbaudei tehniskās apkopes, diagnostikas un periodisko pārbaužu laikā. Ražotājs UT510 sēriju paredz lielu transformatoru, ģeneratoru, augstsprieguma motoru un citu elektroiekārtu izolācijas pretestības mērīšanai.
Ierīce ir piemērota elektriķiem, apkopes tehniķiem un inženieriem, kuriem nepieciešams izolācijas pretestības mērītājs ar pārbaudes spriegumu līdz 2,5 kV, PI/DAR funkcijām un mērījumu saglabāšanu.
Savietojamība un ierobežojumi
- Izolācijas pārbaudes spriegumi: 500 V, 1000 V, 1500 V un 2500 V.
- Maksimālā UT512 norādītā izolācijas pretestības mērīšanas robeža – 100 GΩ.
- Papildus iespējams mērīt AC un DC spriegumu līdz 600 V.
- Datu pārsūtīšana uz datoru notiek caur USB, izmantojot ražotāja programmatūru.
- UT512 galvenokārt ir izolācijas pretestības mērītājs, nevis pilnfunkciju digitālais multimetrs.
- UT512 nav 100 V un 250 V izolācijas pārbaudes režīmu.
- UT512 neatbalsta 5000 V izolācijas pārbaudes spriegumu.
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Modelis | UNI-T UT512 |
| Ierīces tips | Digitāls izolācijas pretestības mērītājs |
| Izolācijas pārbaudes spriegumi | 500 / 1000 / 1500 / 2500 V DC |
| Pārbaudes sprieguma pielaide | +20% / −0% |
| Izolācijas pretestība pie 500 V | 0,5 MΩ–5,0 GΩ |
| Izolācijas pretestība pie 1000 V | 2 MΩ–10,0 GΩ |
| Izolācijas pretestība pie 1500 V | 5 MΩ–20,0 GΩ |
| Izolācijas pretestība pie 2500 V | 10 MΩ–100 GΩ |
| Precizitāte 100 kΩ–100 MΩ intervālā* | ±(3% + 5 cipari) |
| Precizitāte 100 MΩ–10 GΩ intervālā* | ±(5% + 5 cipari) |
| Precizitāte 10 GΩ–100 GΩ intervālā* | ±(10% + 5 cipari) |
| Īsslēguma strāva | <1,8 mA |
| DC sprieguma mērīšanas diapazons | ±30…±600 V |
| DC sprieguma izšķirtspēja | 1 V |
| DC sprieguma precizitāte | ±(2% + 5 cipari) |
| AC sprieguma mērīšanas diapazons | 30–600 V, 50/60 Hz |
| AC sprieguma izšķirtspēja | 1 V |
| AC precizitāte zem 100 V | ±(2% + 8 cipari) |
| AC precizitāte pie ≥100 V | ±(2% + 5 cipari) |
| Polarization Index (PI) | Jā |
| Dielectric Absorption Ratio (DAR) | Jā |
| Salīdzināšanas funkcija | Jā |
| Nepārtraukta mērīšana | Jā |
| Mērīšana ar taimeri | Līdz 15 min |
| Datu atmiņa | 18 grupas |
| Automātiska diapazona izvēle | Jā |
| Automātiska izslēgšanās | Jā |
| Automātiska izlāde | Jā |
| Augsta sprieguma indikācija | Jā |
| Diapazona pārsniegšanas indikācija | Jā |
| Zema bateriju līmeņa indikācija | Jā |
| USB interfeiss | Jā |
| Displejs | 9999 skaitījumu LCD |
| Analogā indikācija | 30 segmentu josla |
| Fona apgaismojums | Jā |
| Displeja izmērs | 123 × 58 mm |
| Drošības kategorija | CAT III 600 V |
| Drošības standarts | IEC 61010, dubultā izolācija |
| Sertifikācija | CE, UKCA |
| Barošana | 8 × 1,5 V LR14 baterijas vai barošanas adapters |
| Darba temperatūra | −10…+40 °C |
| Uzglabāšanas temperatūra | −20…+60 °C |
| Precizitātes specifikācijas apstākļi | 18…28 °C; 45–75% RH |
| Izmēri | 202 × 155 × 94 mm |
| Neto masa | 1,8 kg |
* Precizitāte attiecas uz konkrēto izmērītās pretestības intervālu izvēlētā pārbaudes sprieguma faktiskā mērījumu diapazona robežās.
Konstrukcija un vadība
UT512 ir aprīkots ar lielu 9999 skaitījumu LCD un 30 segmentu analogo joslu, kas palīdz sekot mērījuma vērtības izmaiņām. Fona apgaismojums uzlabo salasāmību nepietiekami apgaismotās darba vietās.
Ierīcei ir atsevišķi režīmi izolācijas pretestības un AC/DC sprieguma mērīšanai, PI/DAR pārbaudēm, mērīšanai ar taimeri un salīdzināšanas funkcijai. Rezultātus iespējams saglabāt iekšējā atmiņā un pārsūtīt uz datoru, izmantojot USB.
Svarīgas lietošanas un drošības piezīmes
- Izolācijas pretestību drīkst mērīt tikai ķēdē, kas ir atvienota no barošanas avota un pilnībā izlādēta.
- Izolācijas pārbaudes laikā UT512 var ģenerēt līdz 2500 V DC, tādēļ nedrīkst pieskarties testa vadiem un spailēm.
- Nedrīkst īsslēgt testa vadus, kamēr ir ieslēgts augsts pārbaudes spriegums.
- Ja izmērītā pretestība ir mazāka par 10 MΩ, nepārtraukta augstsprieguma pārbaude nedrīkst pārsniegt 10 sekundes.
- AC/DC sprieguma mērīšanas režīmā nedrīkst pārsniegt 600 V.
- Pēc izolācijas pārbaudes jāļauj ierīcei veikt pārbaudāmās ķēdes automātisku izlādi.
Komplektācija
- UNI-T UT512 izolācijas pretestības mērītājs;
- 2 testa vadi ar vienu spraudni un krokodila tipa spaili – melns un zaļš;
- 1 sarkans testa vads ar diviem spraudņiem un krokodila tipa spaili;
- 8 × 1,5 V LR14 baterijas;
- USB kabelis;
- datu nesējs ar PC programmatūru;
- barošanas adapters;
- transportēšanas / instrumentu koferis. ```
