FNIRSI DST-210

Vieni no šī modeļa galvenajiem ieguvumiem ir trīs mērinstrumentu apvienošana vienā kompaktā ierīcē: digitālais multimetrs, osciloskops un DDS funkciju signālu ģenerators. FNIRSI DST-210 nodrošina reāllaika diskretizācijas ātrumu līdz 48 MSa/s, 10 MHz analogo joslas platumu, True RMS mērījumus, 4½ ciparu digitālo multimetru, 2,8 collu krāsu TFT LCD displeju un iebūvētu 3000 mAh uzlādējamu litija akumulatoru. Ierīce ir lieliski piemērota elektronikas remontam, laboratorijas mērījumiem, iekārtu diagnostikai, apmācībām un ikdienas elektrotehniskajiem darbiem.

Funkcijas

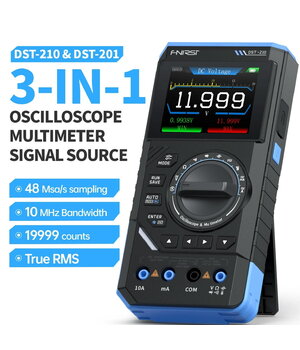

• 3 vienā: digitālais multimetrs, osciloskops un DDS funkciju signālu ģenerators
• Vienkanāla digitālais osciloskops
• 10 MHz analogais joslas platums
• Reāllaika diskretizācijas ātrums līdz 48 MSa/s

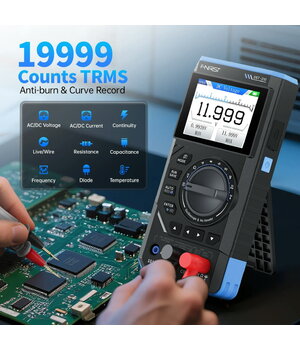

• True RMS digitālais multimetrs
• 4½ ciparu displejs
• Automātiska un manuāla mērījumu diapazonu izvēle
• Līdzstrāvas un maiņstrāvas sprieguma mērīšana
• Līdzstrāvas un maiņstrāvas strāvas mērīšana
• Pretestības, kapacitātes, frekvences un temperatūras mērīšana
• Diodes pārbaude
• Ķēdes nepārtrauktības (Continuity) pārbaude
• Fāzes (LIVE) vada noteikšana ar vienu zondi

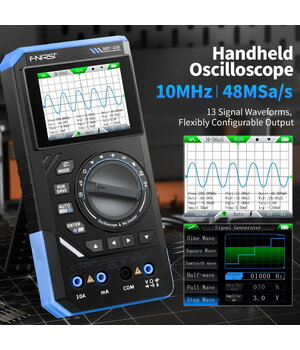

• DDS funkciju signālu ģenerators
• 13 izejas signālu formas
• Regulējama frekvence, amplitūda un darba cikls
• Automātiski osciloskopa mērījumi
• Viļņformas iesaldēšanas (Freeze) funkcija
• Auto, Normal un Single trigera režīmi
• AC un DC ieejas režīmi
• Uzlāde caur USB Type-C
• Iebūvēts uzlādējams litija akumulators

Tehniskie parametri

• Modelis: DST-210
• Osciloskopa kanālu skaits: 1
• Analogais joslas platums: 10 MHz
• Maksimālais reāllaika diskretizācijas ātrums: 48 MSa/s
• Ieejas pretestība: 1 MΩ
• Vertikālā jutība: no 10 mV/div līdz 10 V/div
• Laika bāze: no 50 ns/div līdz 20 s/div
• Maksimālais ieejas spriegums:
  • 1× zonde: ±40 V
  • 10× zonde: ±400 V
• Ieejas režīmi: AC / DC
• Trigera tips: augošā un krītošā fronte
• Trigera režīmi: Auto, Normal, Single
• Displejs: 2,8 collu krāsu TFT LCD
• Digitālais multimetrs: True RMS, 4½ ciparu
• Līdzstrāvas sprieguma mērīšana: līdz 1000 V
• Maiņstrāvas sprieguma mērīšana: līdz 750 V
• Līdzstrāvas un maiņstrāvas strāvas mērīšana: līdz 10 A
• DDS funkciju ģeneratora frekvenču diapazons: 0–50 kHz
• Izejas signālu formu skaits: 13
• Izejas amplitūda: 0,1–3,0 V
• Barošana: iebūvēts 3000 mAh uzlādējams litija akumulators
• Uzlāde: USB Type-C (5 V / 1 A)
• Izmēri: 177,4 × 87,5 × 34,5 mm
• Svars: aptuveni 300 g

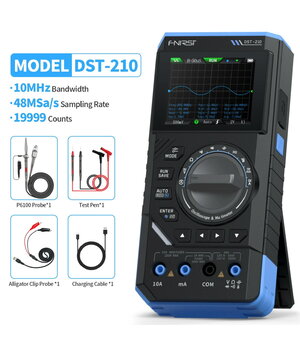

Komplektācija

• FNIRSI DST-210
• Osciloskopa zonde ar krokodila tipa spailēm
• Multimetra mērīšanas vadi
• USB Type-C kabelis
• Lietotāja rokasgrāmata
• Iepakojums
