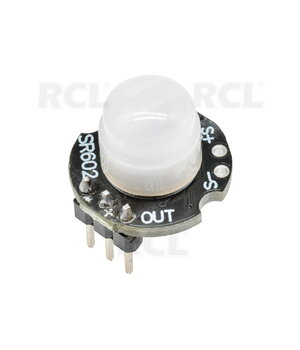

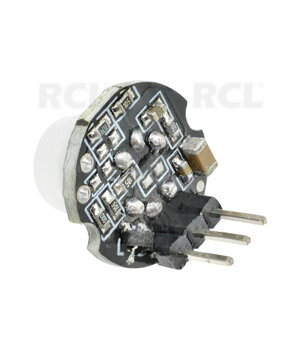

Kustības sensora detektora modulis SR602 MINI

Piroelektriskais cilvēka ķermeņa infrasarkanais sensora modulis, modelis: SR-602
Sensora darbības attālums: līdz 5 metriem; ieteicamais attālums 0–3,5 m
Izeja: augsts līmenis, H = 3,3 V, L = 0 VBarošanas
avots DC: 3,3
V–15 V Miera strāva: 20 uA

Funkcijas un lietošana:

Šim modulim ir augsta jutība, ātra reakcija, mazs statiskais enerģijas patēriņš, mazs izmērs, viegli uzstādāms un ir uzstādīts. Objektīvs, tapas galviņa ir pielodēta, un barošanas avots tiek nodrošināts bez atkļūdošanas. Var izmantot ķermeņa sensoru apgaismojumam, signalizācijai, drošībai, piekļuves kontrolei pēc pieprasījuma, automātiskajām iekārtām lauksaimniecībā, mežsaimniecībā un kalnrūpniecībā.

Galvenie punkti:

Šī produkta izvades augstā līmeņa laiks ir regulējams, no 2,5 sekundēm līdz 1 stundai, izvades laiks ir iestatīts rūpnīcā. Tas ir 2,5 sekundes, un jūs varat mainīt vienu mikroshēmas rezistoru, ja jums ir nepieciešams to mainīt. Lūdzu, izlasiet pretestības vērtību, kas atbilst tipiskajam kavēšanās laikam. Skatīt attiecīgo formu zemāk.Bloķēšanas laiks, 2 sekundes, nav regulējams.Rūpnīca ir definēta kā atkārtojams trigers, un to nevar mainīt.Šī moduļa barošanas spriegums ir no 3,3 V līdz 15 V, un robežspriegums ir no 2,8 V līdz 18 V.Moduļa izejas laiks ir: augsts līmenis 2 sekundes pēc ieslēgšanas, tad pazeminās, pāriet gaidīšanas statū. Ja kavēšanās laiks tiek mainīts, laiks, kad modulis pēc ieslēgšanas izvada augstu līmeni, attiecīgi palielināsies, ko var saprast kā palielināsies palaišanas laiks pēc ieiešanas normālā darba stāvoklī pēc elektrības pieslēgšanas.Pēc gaismjutīga elementa uzstādīšanas tas nedarbojas dienas laikā, darbojas naktī, nesatur gaismjutīgus komponentus un darbojas visu dienu (modulī nav fotodiodu, ja nepieciešams, lūdzu, iegādājieties atsevišķi. Ieteicams: parasta F3 fotodioda). Tiek uzskatīts, ka nav uzstādīts gaismjutīgs elements.Šis modulis ir ļoti jutīgs, pievērsiet uzmanību uzstādīšanas vietai, centieties izvairīties no siltuma avota starojuma avota (gaisa izplūdes atvere / tieša saules gaisma)Šī moduļa jutīgums ir regulējams, un jums ir jāmaina mikroshēmas rezistors. Lūdzu, izlasiet attiecīgo tabulu zemāk, lai uzzinātu sīkāku informāciju. tīkls.Lodējot ar parasto 220 V lodēšanas dzelzi, pirms metināšanas ir jāatvieno barošanas avots. Ieteicams izmantot 24 V zemsprieguma lodēšanas dzelzi, piemēram, mājas balto gaismu 936.Ja izmantojat MCU un pieslēdzat lampu, lūdzu, izlasiet zemāk esošo atsauces shēmu.
