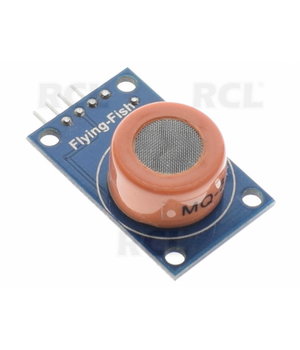

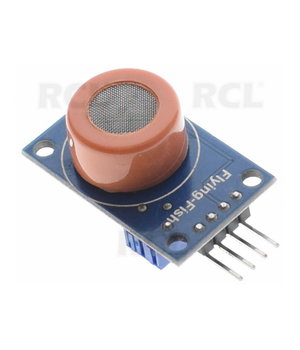

MQ-3 spirta sensora modulis spirta etanola gāzes detektēšanas modulis
Kods CJJ0038- Svars bruto 6.00g
E-veikala cena: 2,90 €
| Daudzums: | 4+ | 8+ |
| Cena: | 2,61 | 2,36 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (2) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (1) | |
Apraksts
- Jutīgs materiāls MQ-3 gāzes sensors tiek izmantots tīrā gaisā ar zemu vadītspēju, kas ir alvas oksīds (SnO2). Ja vides sensorā ir spirta tvaiki, vadītspējas sensors palielina gaisā esošā spirta koncentrāciju. Izmantojot vienkāršu shēmu, var pārvērst gāzes koncentrācijas vadītspējas izmaiņas atbilstoši izejas signālam. Augsta MQ-3 gāzes sensora jutība pret spirtu, var pretoties benzīna, dūmu, ūdens tvaiku traucējumiem. Sensors var noteikt dažādu spirta koncentrāciju atmosfērā, ir lēts sensors, kas piemērots dažādiem pielietojumiem.
- Pielietojums
- Transportlīdzekļu vadītāju un citu nedzerošu darbinieku noteikšanai uz vietas, kā arī citu vietu noteikšanai, kurās ir etanola tvaiki, spirta noteikšanas diapazons: noteikšanas diapazons 10 ~ 1000 ppm.
Iezīmes:
Izmantojot augstas kvalitātes divu paneļu dizainu, ar jaudas indikatoru un TTL signāla izvades instrukcijām.
Pārslēgšanas signālam ir DO (TTL) izvade un analogā izvade AO.
TTL izvades derīgais signāls ir zems. (Zema līmeņa signāls, kad izvades gaisma var tikt tieši savienota ar mikrokontrolleru vai releja moduli)
Analogā izvades sprieguma ar augstāku koncentrāciju augstāks

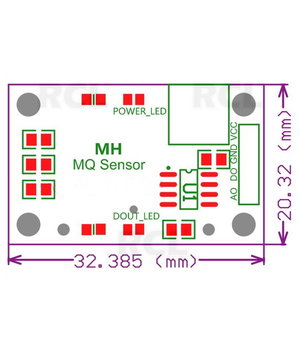

spriegums Ir četri skrūvju caurumi vieglai pozicionēšanai.
Ilgs kalpošanas laiks un uzticama stabilitāte
. Ātra reakcija un atjaunošanās īpašības
. Ieejas spriegums: DC5V. Enerģijas patēriņš (strāva): 150mA
. DO izeja: TTL digitālais 0 un 1 (0,1 un 5V)
. AO izeja: 0,1-0,3 V (attiecībā pret piesārņojumu), maksimālā sprieguma koncentrācija apmēram 4V
. Īpaša piezīme: Pēc sensora ieslēgšanas tam ir nepieciešams apmēram 20 sekundes, lai iesildītos, mērījumu dati ir stabili, sensora sasilšana ir normāla parādība, jo iekšējais sildītājs, ja tas ir karsts, nav normāls.
Vadu savienojumi:
VCC: pozitīvais barošanas avots (5V)
GND: barošanas avots ir negatīvs
DO: TTL komutācijas signāla izeja
AO: analogā signāla izeja
PIEZĪME:
Pēc sensora ieslēgšanas nepieciešams apmēram 20 sekundes, lai tas iesildītos, un mērījumu dati kļūtu stabili. Sensora sasilšana ir normāla parādība, jo iekšējais sildītājs, ja tas ir karsts, nav normāls.
