INDUKTĪVAIS ATTĀLUMA SENSORS LJ12A3-4-Z/BX NPN

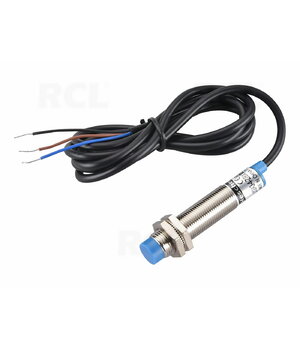

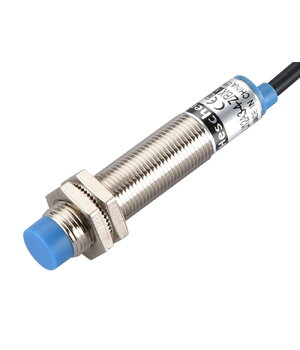

LJ12A3-4-Z/BX NPN induktīvais tuvuma sensorsLJ12A3-4-Z/BX ir induktīvais tuvuma sensors ar NPN parasti atvērtu (NO) izeju, kas paredzēts metāla priekšmetu bezkontakta noteikšanai. Parasti izmanto automatizācijas sistēmās, CNC mašīnās un 3D printeros.

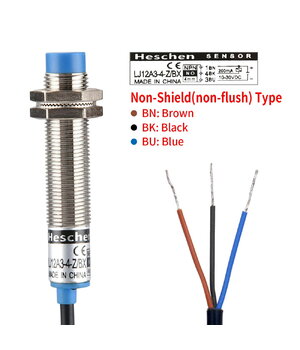

✅ Galvenās specifikācijas* Modelis: LJ12A3-4-Z/BX * Sensora tips: induktīvs, tuvuma * Izejas tips: NPN, parasti atvērts (NO) * Detektēšanas attālums: 4 mm * Darba spriegums: DC 6–36 V * Maksimālā izejas strāva: 300 mA * Reakcijas frekvence: ~500 Hz * Mērķa materiāls: metāls * Korpusa materiāls: niķelēts misiņš * Vītnes izmērs: M12 x 1 * Garums: ~60 mm * Vadu savienojumi: * Brūns: +V (barošanas avots) * Zils: GND (zemējums) * Melna: signāls (izeja) * Darba temperatūra: –25 °C līdz +55 °C * Aizsardzības pakāpe: IP67--------------------

⚙️ Vadu shēma+V (6–36 V DC) │ [Brūns] │ ┌────────┐ │ │ [Sensors]────[Melna]──→ Izejas signāls (pievienot kontroliera ieejai, piemēram, Arduino) │ │ [Zila] │ GND

Piezīme: Tas ir NPN sensors, kas nozīmē, ka izvade kļūst ZEMA (savienota ar GND), kad tiek atklāts metāla objekts.

📦 Lietojumi* ✅ 3D printeri: izmanto kā Z ass galapunktu vai automātisko gultnes izlīdzināšanas zondi * ✅ CNC mašīnas: detektē detaļas pozīciju vai ass robežas * ✅ Rūpnieciskā automatizācija: objektu skaitīšana, konveijera pozīcijas noteikšana * ✅ Vārtu/durvju sistēmas: pozīcijas uzraudzība * ✅ Robotika/mehatronika: metāla objektu noteikšana un pozicionēšana--------------------

🧪 Piemērs: Arduino integrācija```cpp const int sensorPin = 2; // Ievade no melnā (signāla) vada const int ledPin = 13; // Arduino integrētais LED

void setup() { pinMode(sensorPin, INPUT); pinMode(ledPin, OUTPUT); Serial.begin(9600); }

void loop() { int state = digitalRead(sensorPin); if (state == LOW) { // Metāls atklāts digitalWrite(ledPin, HIGH); Serial.println("Objekts atklāts!"); } else { digitalWrite(ledPin, LOW); } delay(100); } ```

Šajā piemērā Arduino LED ieslēdzas, kad sensors atklāj metāla objektu.
