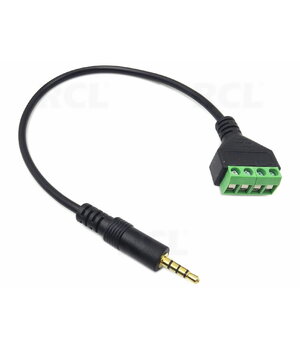

KABELIS 3,5 mm spraudnis (K-4pin) ar kontaktu bloku, 300 mm

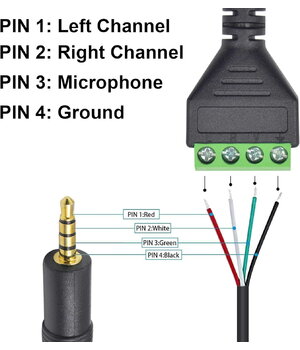

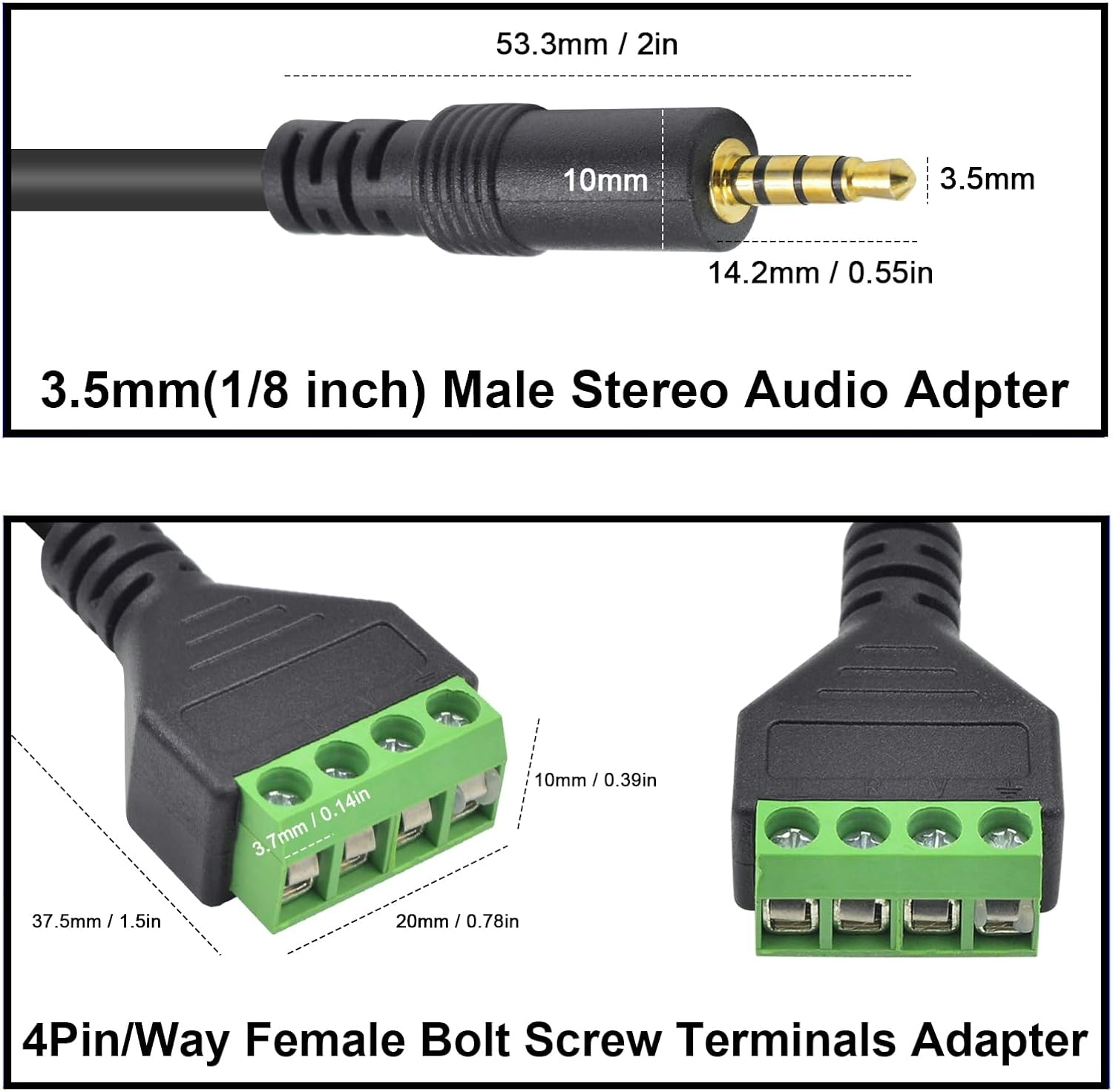

Savienotāji*** Savienotājs 1: 3,5 mm TRRS (4-polu) spraudnis. * Savienotājs 2: 4 pozīciju skrūvju terminālu bloks (ligzda).Pielietojums*** Paredzēts atsevišķu audio kanālu vadu ar neizolētiem galiem pieslēgšanai 3,5 mm TRRS spraudnim, izmantojot skrūvju terminālu bloku. * Saderīgs ar 22–18 AWG (≈0,34–0,82 mm²) cietiem vai savītiem vadītājiem.TRRS spraudņa īpašības*** 3,5 mm TRRS spraudnis nodrošina 4 vadītājus: 3 signāla ceļus un kopēju ekranu/zemējumu, atšķirībā no standarta stereo TRS spraudņa, kam ir tikai 2 signāla vadītāji.Uzstādīšana*** Lodēšana nav nepieciešama. * Vadi tiek nostiprināti, pievelkot termināla bloka skrūves ar piemērotu mazu skrūvgriezi. * Ieteicams izmantot neapvalkotas, pareizi atkailinātas vadu galus (bez apkalpošanas, uzgaļiem vai iepriekš uzstādītiem savienotājiem).Vadu krāsa un kontaktu piešķiršana*** PIN 1 – sarkans vads. * PIN 2 – balts vads. * PIN 3 – zaļš vads. * PIN 4 – melns vads.OMTP TRRS kontaktu izvietojums*** PIN 1 – kreisais kanāls (L). * PIN 2 – labais kanāls (R). * PIN 3 – mikrofons (MIC). * PIN 4 – zemējums (GND, ekranējums).CTIA TRRS pinout*** PIN 1 – kreisais kanāls (L). * PIN 2 – Labais kanāls (R). * PIN 3 – Zeme (GND, ekranējums). * PIN 4 – Mikrofons (MIC).Saderības piezīme*** Lūdzu, ņemiet vērā, ka adapteris var nedarboties pareizi ar noteiktiem Wi‑Fi / “viedajiem” projektoriem un citu aprīkojumu atkarībā no to TRRS ligzdas standarta (OMTP / CTIA) un iekšējās pinu konfigurācijas. Ja rodas saderības problēmas, pārbaudiet mērķa ierīces precīzo TRRS pinu konfigurāciju.
