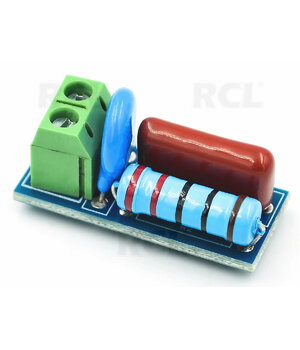

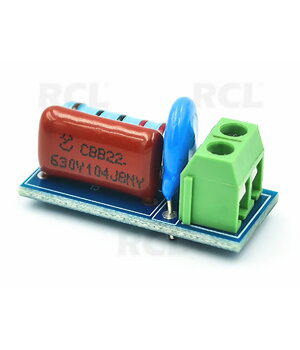

FILTRS RC induktīvām slodzēm AC/DC 5–400 V
Kods IAF06- Svars bruto 10.00g
E-veikala cena: 2,20 €
| Daudzums: | 4+ | 8+ |
| Cena: | 1,89 | 1,31 |
| 1,64 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (2) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece nav noliktavā (0) | |
Apraksts
RC absorbcijas ķēde tiek saukta arī par RC snubber ķēdi. Tā ir ķēdes struktūra, kurā rezistors un kondensators ir savienoti sērijā un paralēli ar komutācijas ierīci. To izmanto, lai uzlabotu sprieguma un strāvas viļņu formas, ko ieslēdz un izslēdz elektroniskās jaudas ierīces. RC absorbcijas ķēdes modulis var novērst indukcijas spēku, kas rodas, kad induktīvā slodze tiek ieslēgta un izslēgta, lai neizraisītu bojājumus komutācijas ierīcēm, piemēram, relejiem un tiristoriem, novērst elektromagnētiskos traucējumus un palielināt vienčipu mikrokomputera pretestību pret traucējumiem.
Parametri:
Piemērota slodze: piemērota maiņstrāvas vai līdzstrāvas 5–400 V induktīvai slodzei (slodze mazāka par 1000 W), lai aizsargātu releju kontaktus vai tiristorus RC absorbcijas ķēde: absorbē induktīvās slodzes inducēto elektromotīvo spēku Novēršana: ir varistors, kas novērš pārāk lielas sprieguma svārstības un pārāk lielu strāvu, kas izraisa releja pieskārienu Punktu saķere Funkcija: nodrošina ķēdes pret traucējumu spēju
Lietošanas instrukcijas
Šis modulis ir piemērots ķēdēm, kas satur induktīvās slodzes un komutācijas ierīces (piemēram, relejus un tiristorus). Lietošanas gadījumā moduļa divas saskarnes tiek savienotas ar diviem releja kontaktiem (piemēram, releja kopējo termināli un normālo termināli). Tiristori tiek savienoti paralēli, lai izvairītos no releja un tiristoru bojājumiem, ko izraisa inducētā elektromotīvā spēka.
