Elektronisko klavieru konstruktors
Kods IK016- Svars bruto 32.00g
E-veikala cena: 3,50 €
| Daudzums: | 4+ | 8+ |
| Cena: | 3,11 | 2,75 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (1) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (2) | |
Apraksts

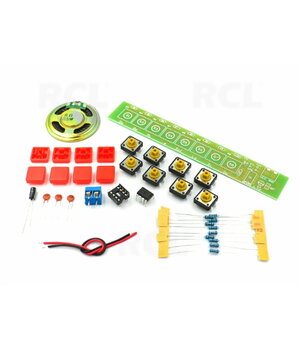

Šis DIY komplekts ir paredzēts lietotāja manuālai lodēšanai un montāžai.

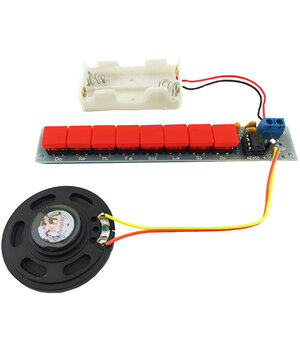

Shēmas toņu ģeneratora sekcija rada dažādas audio frekvences; katra taustiņa atbilst atšķirīgai muzikālajai tonalitātei. Elektroniskās ērģeles darbojas, nospiežot taustiņus ar pirkstiem, lai radītu atbilstošās notis.

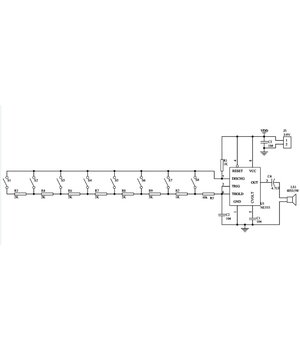

Darbības princips: shēma balstās uz 555 taimera IC (IC555), kas konfigurēts kā nestabils multivibrators. Svārstību frekvence tiek iestatīta ar rezistoru tīklu (R1–R10). Kad tiek nospiesta konkrēta taustiņa, saistītais rezistors tiek ieslēgts shēmā, mainot RC laika konstanti un radot izejas signālu ar atšķirīgu frekvenci (toni).
Tehniskie dati:

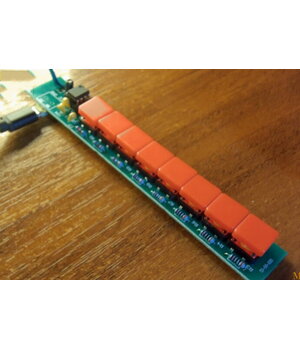

Piegādes spriegums: DC 3–12 VPCB izmēri: garums 13,5 cm, platums 2,2 cmIezīmes
Vienkāršs un praktisks dizains ar zemu enerģijas patēriņu. Ķēde darbojas ar vienu integrētu shēmu, izmanto maz komponentus un ir skaidri izkārtota, viegli izprotama.Testēšanas un kalibrēšanas laikā lietotājs iegūst dziļāku izpratni par shēmas darbības principiem.
