CONSTRUCTOR LED smilšu pulkstenis
Kods IK018- Svars bruto 20.00g
E-veikala cena: 5,50 €
| Daudzums: | 4+ | 8+ |
| Cena: | 4,90 | 4,13 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece nav noliktavā (0) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (1) | |
Apraksts

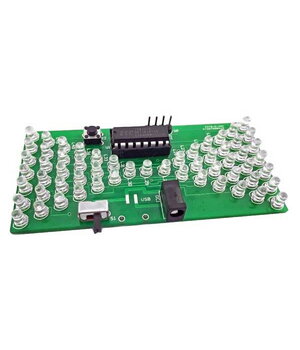

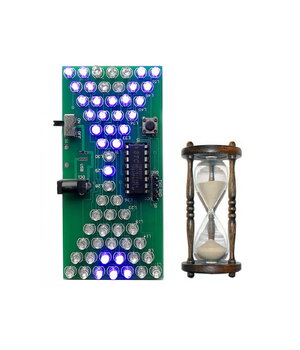

Elektroniskie smilšu pulkstenis ir DIY komplekts, kas sastāv no 57 ziliem gaismas diožiem (LED). Ierīce vizuāli attēlo laika ritējumu, simulējot smilšu plūsmu tradicionālajos smilšu pulksteņos: vienlaikus tiek iedegts viens LED secīgā secībā. Visas laika un vadības funkcijas tiek apstrādātas ar iebūvētu mikrokontrolleru. Ar pogu lietotājs katru reizi, kad to nospiež, var palielināt vai samazināt displeja ātrumu.
Piegādes spriegums: 5 V DC Plates izmēri (mm): 84 × 40 × 10
Montāža un lietošanaLai pareizi samontētu komplektu, ieteicams sākt ar komponentiem, kuriem ir viszemākais profils (vismazākais augstums). Vispirms pielodējiet IC ligzdu (pamatni), pievēršot īpašu uzmanību tās orientācijai un polaritātes atskaites zīmēm. Tad turpiniet ar slīdni, pogas slēdzi un visbeidzot LED.
LED gadījumā pareiza polaritāte ir ļoti svarīga. Pārliecinieties, ka katra LED anods un katods ir orientēti pareizi saskaņā ar PCB marķējumiem. Ja kāds LED ir piesolēts apgrieztā virzienā, daži LED var nedegties vai darboties nepareizi normālas lietošanas laikā.

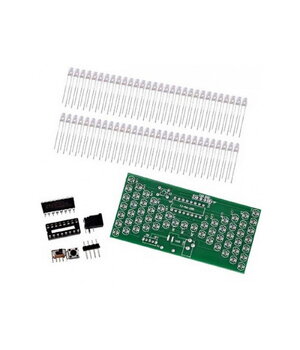

Materiālu saraksts (BOM)* L1 ÷ L57: 3 mm zils LED * U1: 8 + 8 pinu DIP ligzda ar STC15W201S mikrokontrolleru * S1: slīdnis (jaudas selektors) * S2: taustāms mikroslēdzis (ātruma regulēšanas poga) * DC1: DC strāvas ligzda * ISP: 4-pin vīriešu savienotājs (sistēmas programmēšanas savienotājs)Enerģijas padeve un palaišanaPēc montāžas pabeigšanas pievienojiet produktam 5 V DC barošanu caur DC1 savienotāju. DC1 centrālais kontakts ir pozitīvs. Alternatīvi varat divus vadus pielodēt tieši pie diviem kontaktiem, kas atrodas starp DC1 savienotāju un S1 slīdni:
- Ja DC1 savienotājs ir novietots labajā pusē, kreisais kontakts ir pozitīvs (+),
- Labais kontakts ir negatīvs (–).Ja ierīce neieslēdzas, pārbaudiet, vai slīdnis S1 ir iestatīts pozīcijā ON.
Piespiežot pogu S2, varat regulēt redzamo “laika plūdumu”, mainot LED skenēšanas ātrumu. Katra nospiešana palielina vai samazina ritināšanas ātrumu atbilstoši ieprogrammētajai secībai.
Tehniskais kopsavilkumsElektroniskais smilšu pulkstenis, kas sastāv no 57 ziliem LED, kuri atzīmē laika ritējumu, imitējot tradicionālā smilšu pulksteņa smilšu plūsmu. Efekts tiek panākts, secīgi iedegot vienu LED pēc otra. Sistēmu kontrolē mikrokontrollers, un pogu nospiežot, lietotājs var mainīt indikācijas ātrumu. Ierīce darbojas ar 5 V līdzstrāvas padevi, un PCB izmēri ir 84 × 40 × 10 mm.
