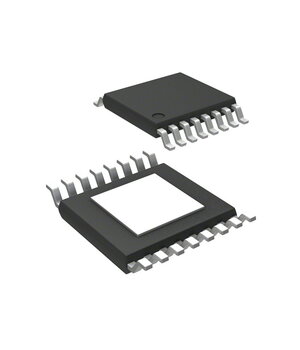

DRV8848PWP divkāršais H-tilta motora draiveris, HTSSOP16
Kods MDRV8848PW- Ražotājs TEXAS INSTRUMENTS
- Svars bruto 0.93g
E-veikala cena: 2,50 €
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (10) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece nav noliktavā (0) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece nav noliktavā (0) | |
Apraksts
DRV8848 nodrošina dubultu H-tilta motora vadības bloku sadzīves tehnikai un citām mehatronikas lietojumprogrammām. Ierīci var izmantot viena vai divu līdzstrāvas motoru, bipolāra soļdzinēja motora vai citu slodžu vadībai. Vienkārša PWM saskarne ļauj viegli savienot ar kontrolieru shēmām. Katra H-tilta
vadības bloka izejas bloks sastāv no N-kanāla un P-kanāla jaudas MOSFET, kas konfigurēti kā pilni H-tilti motora tinumu vadībai. Katrā H tiltiņā ir shēma, kas regulē tinuma strāvu, izmantojot fiksētu izslēgšanās laika pārtraukšanas shēmu.
DRV8848 spēj vadīt līdz 2 A strāvu no katras izejas vai 4 A strāvu paralēlajā režīmā (ar atbilstošu siltuma izkliedēšanu, pie 12 V un TA = 25 °C).Ir pieejams zema
enerģijas patēriņa miega režīms, kas izslēdz iekšējo shēmu, lai sasniegtu ļoti zemu miers strāvas patēriņu. Šo miega režīmu var iestatīt, izmantojot īpašu nSLEEP pinu.
Iekšējās aizsardzības funkcijas ir paredzētas UVLO, OCP, īssavienojuma aizsardzībai un pārkaršanai.
Kļūdu stāvokļus norāda nFAULT pins.
