Kapacitātes un ESR mērītājs Peak Electonic Design ESR70

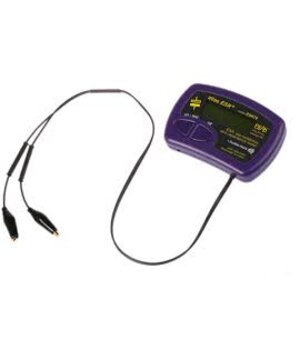

Peak Electronic Design ESR70 mērinstrumentsPeak Electronic Design ESR70 ir kapacitātes un ekvivalento sērijas pretestības (ESR) mērītājs, kas paredzēts elektronisko komponentu testēšanai gan ķēdē, gan ārpus tās. Ierīce nodrošina precīzus mērījumus un skaņas indikatorus, kas ļauj ātri novērtēt kondensatoru stāvokli, atrast augstu ESR vai nepareizas kapacitātes vērtības. :contentReference[oaicite:0]{index=0}

Tehniskie parametri* Ražotājs: Peak Electronic Design Limited * Modelis: ESR70 * Ierīces tips: kondensatora kapacitātes un ESR mērītājs * Mērījumu režīmi: ESR (ekvivalenta sērijas pretestība) un kapacitāte * ESR mērījumu diapazons: 0,00 Ω – 40,0 Ω * ESR izšķirtspēja: līdz 0,01 Ω * Kapacitātes mērījumu diapazons: aptuveni no 0,3 µF līdz 90 000 µF * Mērīšana ķēdē (pat ja kondensators ir pieslēgts ķēdē) * Automātiska analīzes sākšana pēc ierīces pieslēgšanas * Skaņas indikatori dažādiem ESR līmeņiem * No polaritātes neatkarīgs savienojums (piemērots abām pusēm) * Integrēta kondensatora izlādes ķēde mērīšanas laikā * ESR mērījumu testa frekvence: ~50–100 kHz * Displejs: LCD ar fona apgaismojumu * Enerģijas avots: AAA baterija (1,5 V, iekļauta komplektā) * Automātiska izslēgšanās pēc nelietošanas * Testa vadi: 2 mm ar apzeltītiem kontaktiem, ~45 cm gari :contentReference[oaicite:1]{index=1}--------------------

Pielietojums* Elektronisko komponentu diagnostika * Kondensatora kapacitātes un ESR testēšana * Elektronisko shēmu remonts un diagnostika * PCB testēšana (pat ar kondensatoru ķēdē) * Tehniskā apkope un serviss * Elektronisko ierīču kvalitātes kontrole
