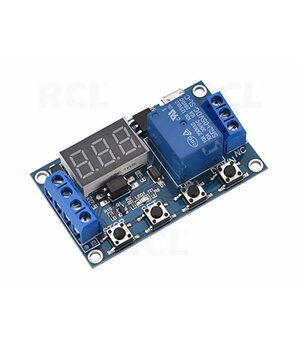

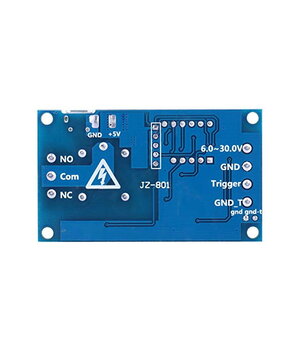

Laiko relės modulis 6-30V Micro-USB

Maitinimas

Plataus diapazono maitinimo įtampa: 6–30 V DC.

Palaikomas maitinimas per micro USB 5,0 V jungtį.

Vartotojo sąsaja aiški ir paprasta, modulis turi plačias funkcijas.

Įdiegtas avarinio stabdymo mygtukas (STOP), yra poliškumo apsauga – neteisingai prijungus maitinimą modulis nesudega.

Galima nustatyti skirtingus OP, CL ir LOP parametrus; jie yra tarpusavyje nepriklausomi ir saugomi atskirai.

Visi nustatyti parametrai automatiškai išsaugomi išjungus maitinimą (nenykstanti atmintis).

---

Micro USB sąsaja

Pagrindiniai parametrai

1. Darbinė įtampa: 6–30 V DC, palaikomas maitinimas per micro USB 5,0 V.
2. Trigerio šaltinis: aukšto lygio signalas 3,0–24 V. Įėjimas su optine izoliacija (optopora), kuri pagerina sistemos atsparumą trukdžiams (esant poreikiui bendrus taškus galima sujungti).
3. Išėjimo funkcija: relė gali valdyti iki 30 V DC / 5 A apkrovą arba 220 V AC / 5 A apkrovą.
4. Budėjimo srovė: apie 20 mA; darbinė srovė: apie 50 mA.
5. Mechaninis resursas: daugiau kaip 100 000 įjungimų; darbinė temperatūra: –40…+85 °C; plokštės matmenys: (žr. gamintojo brėžinius).
6. Optinė izoliacija išėjime, padidintas atsparumas trukdžiams, pramoninio lygio spausdintinė plokštė.

Pastaba: relės išėjimas yra pasive kontaktas (sausos kontaktinės poros išėjimas), t. y. relė veikia kaip jungiklis ir pati negeneruoja maitinimo.

---

TYPE‑C sąsaja

• Darbinė įtampa: 6–30 V DC.
• Palaikomas maitinimas: per TYPE‑C 5,0 V jungtį.
• Trigerio signalo šaltinis: aukšto lygio trigeris 3,0–24 V. Trigerio signalo „žemė“ ir sistemos „žemė“ nėra sujungtos, taip pagerinant sistemos atsparumą trukdžiams (pageidaujant vartotojas gali sujungti į bendrą žemę).
• Išėjimo galia: galima valdyti apkrovą iki 30 V / 5 A DC arba 220 V / 5 A AC.
• Budėjimo srovė: apie 20 mA; darbinė srovė: apie 50 mA.
• Tarnavimo laikas: daugiau kaip 100 000 veikimo ciklų.
• Darbinė temperatūra: –40…+85 °C.
• Su optine izoliacija, padidintu atsparumu trukdžiams, pramoninio lygio plokšte. Nustatyti parametrai išsaugomi nuolat (nenykstanti atmintis).

---

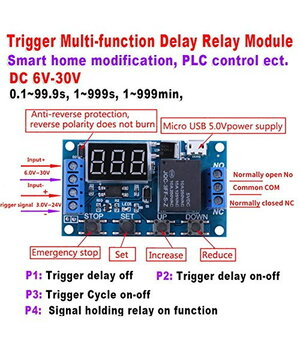

Darbo režimai

P1: Po trigerio signalo gavimo relė įsijungia OP laikui, tuomet išsijungia. OP intervalo metu galioja subrežimai:

• P1.1: pakartotinis trigerio signalas OP laikotarpiu negalioja (ignoruojamas).
• P1.2: pakartotinis trigerio signalas pernustato laiką – vėl pradedamas skaičiuoti OP intervalas nuo pradžių.
• P1.3: pakartotinis trigerio signalas nutraukia laiką ir išjungia relę (laikmatis sustoja).

P2: Pateikus trigerio signalą, pirma skaičiuojamas CL išjungimo laikas, kurio metu relė yra išjungta. Pasibaigus CL, relė įsijungia OP laikui. Pasibaigus OP laikui, relė išjungiama.

P3.1: Pateikus trigerio signalą, relė įsijungia OP laikui, tuomet išsijungia CL laikui, ir šis ciklas kartojamas. Jei ciklo metu pakartotinai duodamas trigerio signalas, relė išjungiama ir laikmatis sustabdomas. Ciklų skaičių LOP galima nustatyti.

P3.2: Po maitinimo įjungimo nereikalingas joks trigerio signalas: relė įsijungia OP laikui, tada išsijungia CL laikui, ir šis ciklas kartojamas automatiškai. Ciklų skaičių LOP galima nustatyti.

P4: Režimas su signalo „palaikymo“ funkcija.

• Esant aktyviam trigerio signalui, laikmatis nuresetinamas ir relė lieka įjungta.
• Kai signalas dingsta, pradedamas skaičiuoti OP laikas, po kurio relė išjungiama.
• Jei OP skaičiavimo metu vėl atsiranda trigerio signalas, laikmatis vėl nuresetinamas ir relė lieka įjungta.

---

Pastabos

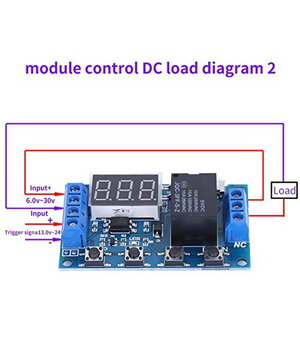

1. Laikykitės jungimo schemos, pateiktos gamintojo brėžinyje, ir nesumaišykite laidų.
2. Šis dokumentas atspindi produkto parametrus jo rengimo metu. Gamintojas pasilieka teisę keisti parametrus be išankstinio įspėjimo.
3. Relės išėjimas yra pasyvus kontaktas – pati relė nemažina ir neteikia maitinimo, ji tik perjungia išorinę grandinę.

---

Laiko nustatymo diapazonas

Laikmatis leidžia nustatyti laiką nuo 0,1 s (minimalaus) iki 999 min (maksimalaus), tolygiai reguliuojant.

Laiko diapazono parinkimas

Po to, kai režimo pasirinkimo meniu nustatote parametrų reikšmes, trumpai paspauskite mygtuką STOP, kad pasirinktumėte laiko diapazoną (dešimtainio taško padėtį):

• X0.0 – dešimtainis taškas šimčių pozicijoje (ekrane vienas taškas): laiko diapazonas 1–999 s.
• X.X0 – dešimtainis taškas dešimtųjų pozicijoje: laiko diapazonas 0,1–99,9 s.
• X.X.X – visi dešimtainiai taškai įjungti: laiko diapazonas 1–999 min.

Pavyzdys: norint nustatyti OP = 3,2 s, reikia dešimtainio taško vietą nustatyti į dešimtųjų poziciją, kad indikatorius rodytų 03.2.

---

Parametrų aprašymas

• OP – relės įjungimo laikas.
• CL – relės išjungimo laikas.
• LOP – ciklų skaičius (1–999). Reikšmė "---" reiškia begalinį ciklavimą.

Šie parametrai yra tarpusavyje nepriklausomi, tačiau visi režimai naudoja tas pačias OP/CL/LOP reikšmes.

Pavyzdžiui, jei režime P1.1 nustatote OP = 5 s, o vėliau perjungiate į P1.2 režimą, įėjus į P1.2 parametrų nustatymo meniu OP taip pat bus 5 s (kol jo nepakeisite).

Trumpai paspaudus mygtuką SET pagrindinėje sąsajoje (ekrane rodoma "000"), paeiliui parodoma OP (CL, LOP) ir atitinkama reikšmė XXX.

• Jei režime naudojamas tik OP laikas (pvz., P1.1, P1.2, P1.3), trumpai paspaudus SET, rodomas tik OP ir jo reikšmė.
• Jei režime naudojami OP, CL ir LOP (pvz., P3.1, P3.2), trumpai paspaudus SET, paeiliui rodomi: OP ir jo laikas, CL ir jo laikas, LOP ir ciklų skaičius.

Taip galite greitai peržiūrėti aktyvaus režimo nustatytus parametrus.

---

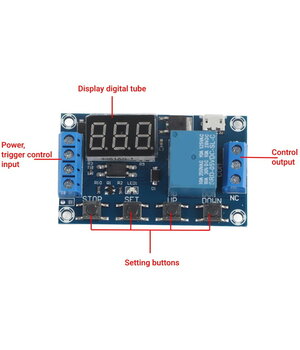

Parametrų nustatymo procedūra

1. Nustatykite, kuriuo režimu turi veikti relė.

2. Pagal pasirinkto režimo logiką, pagrindinėje sąsajoje (įjungus maitinimą, trumpai parodomas dabartinis režimas, pvz., P1.1 kaip numatytasis, tada rodoma pagrindinė "000" indikacija) paspauskite ir laikykite mygtuką SET apie 2 s, kol pateksite į režimo pasirinkimo meniu. Mygtukais UP ir DOWN pasirinkite norimą režimą (P1.1…P4).

3. Pasirinkę režimą (pvz., P3.2), trumpai paspauskite SET, kad pereitumėte į parametrų nustatymo meniu. Mirksės nustatomas parametras (OP, CL, LOP – reikšmė "---" reiškia begalinį kartojimąsi). Reikšmę keiskite mygtukais UP ir DOWN:

• trumpas paspaudimas – keitimas po 1 vienetą;

• ilgas paspaudimas – greitas didinimas/mažinimas.

  Nustačius reikšmę, trumpai paspauskite STOP, kad parinktumėte dešimtainio taško vietą ir atitinkamą laiko diapazoną (0,1 s – 999 min). Tada trumpai paspauskite SET, kad pereitumėte prie kito to paties režimo parametro ir kartokite tą pačią procedūrą.

4. Baigę pasirinkto režimo parametrų nustatymą, paspauskite ir laikykite SET apie 2 s – dabartinis režimas mirktelės, ir modulis sugrįš į pagrindinę sąsają. Parametrai išsaugomi.

Pagrindinė sąsaja

• Kai relė neišjungta (neveikia laikmatis), ekrane rodoma "000" be dešimtainio taško.
• Kai relė dirba (vyksta skaičiavimas / relė įjungta), ekrane rodomas skaičius su dešimtainiu tašku.

Režimo pasirinkimo sąsaja

• Įeiti: ilgas SET paspaudimas.
• Išeiti ir išsaugoti: ilgas SET paspaudimas, po kurio vyksta grįžimas į pagrindinę sąsają.

---

Relės darbo režimas (STOP funkcija)

Yra du relės darbo būsenų tipai:

1. ON: relė leidžiama įsijungti pagal nustatytą OP laiką.
2. OFF: relės įsijungimas draudžiamas, ji visada lieka išjungta.

Pagrindinėje sąsajoje trumpai paspaudus mygtuką STOP, galima perjungti būsenas ON/OFF. Dabartinė būsena ekrane trumpai mirksi, po to sistema grįžta į pagrindinę indikaciją.

Ši funkcija veikia kaip avarinio stabdymo funkcija – vienu mygtuko paspaudimu galite iš karto įjungti arba išjungti relę.
