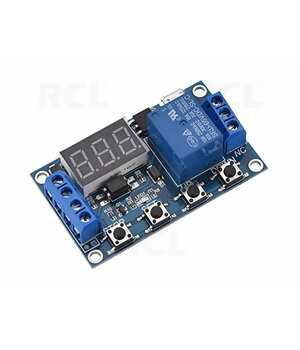

Laika releja modulis 6-30V Micro-USB

Enerģijas padevePlaša diapazona līdzstrāvas barošanas avots: 6–30 V DC.

Atbalsta strāvas ievadi caur mikro USB 5,0 V savienotāju.

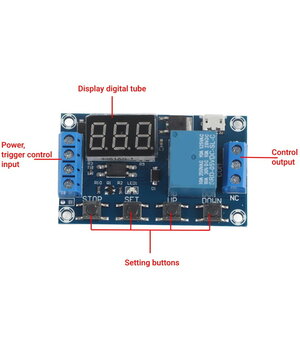

Lietotāja saskarne ir skaidra un vienkārša, bet modulis nodrošina jaudīgas un elastīgas funkcijas.

Aprīkots ar vienu pieskārienu avārijas apstādināšanas pogu (STOP taustiņu) un apgriezta polaritātes aizsardzību – nepareiza strāvas pieslēgšana nesabojās moduli.

Ir iespējams iestatīt dažādus OP, CL un LOP parametrus. Šie parametri ir neatkarīgi viens no otra un tiek saglabāti atsevišķi.

Visi konfigurētie parametri tiek automātiski saglabāti neatmiņas atmiņā un saglabājas pēc barošanas atslēgšanas.

---

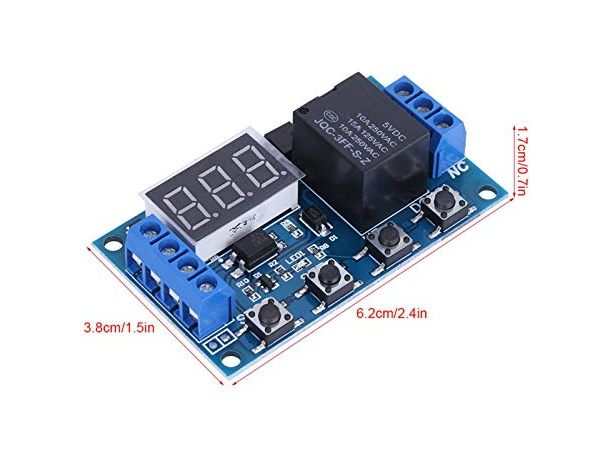

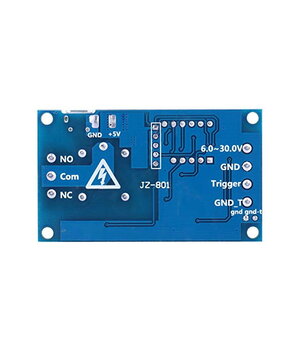

Micro USB interfeissProdukta parametriDarba spriegums:6–30 V DC; atbalsta strāvas padevi nomikro USB 5,0 V.Trigera avots:augsta līmeņa signāls3,0–24 V. Ieeja ir aprīkota aroptokoplera izolāciju, kas uzlabo sistēmas pret traucējumu spējas (kopējās zemes var arī savienot kopā, ja lietotājs to prasa).Izejas funkcija:relejs var kontrolēt slodzi līdz30 V DC / 5 Avai220 V AC / 5 A.Miera (statiskais) strāvas stiprums:aptuveni20 mA;darba strāvas stiprums:aptuveni50 mA.Darbības ilgums:vairāk nekā100 000komutācijas darbības;darba temperatūra:****–40…+85 °C;izmēri:skatīt ražotāja rasējumus.Optokoplera izolācija, uzlabota EMC/prettraucējumu veiktspēja,rūpnieciskas klases PCB.Īpaša piezīme: releja izeja nodrošina tikai pasīvus sausos kontaktus (vienkāršu slēdzi). Relejs neizvada savu barošanas spriegumu.

---

TYPE‑C interfeiss* Darba spriegums: 6–30 V DC. * Atbalstītā barošana: TYPE‑C 5,0 V barošanas ieeja. * Trigera signāla avots: augsta līmeņa trigers 3,0–24 V. Trigera signāla zemējums un sistēmas zemējums pēc noklusējuma nav kopīgi, lai uzlabotu trokšņu imunitāti (lietotājs tos var savienot kopā, ja nepieciešams). * Izejas jauda: relejs var kontrolēt līdz 30 V / 5 A DC vai 220 V / 5 A AC slodzi. * Statiskā strāva: aptuveni 20 mA; darba strāva: aptuveni 50 mA. * Darbības ilgums: vairāk nekā 100 000 cikli. * Darba temperatūra: –40…+85 °C. * Aprīkots ar optokoplera izolāciju, uzlabotu pret traucējumu aizsardzību, rūpnieciskas kvalitātes shēmas plati un neatgriezenisku atmiņu parametru uzglabāšanai.--------------------

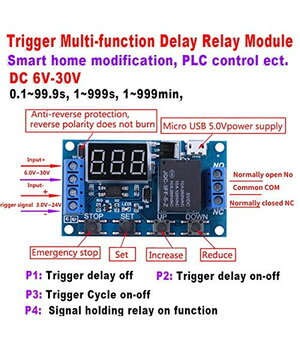

Darbības režīmiP1: Pēc trigera signāla saņemšanas relejs ieslēdzas uz OP ilgumu, pēc tam izslēdzas. OP intervāla laikā darbība ir atkarīga no apakšrežīma:

• P1.1: jauns trigera signāls OP laikā tiek ignorēts.
• P1.2: jauns trigera signāls OP laikā atsāk laika uzskaiti (OP atskaite atsākas no sākuma).
• P1.3: jauns trigera signāls OP laikā atiestata taimeri un izslēdz releju (laika uzskaite apstājas).P2: Kad tiek piemērots trigera signāls, relejs vispirms paliek izslēgts CL aizkaves laikā. Pēc CL beigām relejs ieslēdzas uz OP laiku. Kad OP laiks beidzas, relejs izslēdzas.

P3.1: Kad tiek piemērots trigera signāls, relejs ieslēdzas uz OP, tad izslēdzas uz CL, un šī ieslēgšanās/izslēgšanās secība atkārtojas. Ja cikla laikā tiek saņemts cits trigera signāls, relejs izslēdzas un taimeris apstājas. Ciklu skaitu (LOP) var konfigurēt.

P3.2: Pēc ieslēgšanas trigera signāls nav nepieciešams. Rele automātiski ieslēdzas uz OP, tad izslēdzas uz CL un atkārto šo ciklu. Ciklu skaitu (LOP) var konfigurēt.

P4: Režīms ar signāla uzturēšanas funkciju:

• Kamēr ir trigera signāls, taimeris tiek dzēsts un relejs paliek ieslēgts nepārtraukti.
• Kad trigera signāls pazūd, modulis sāk OP laika uzskaiti; kad OP beidzas, relejs izslēdzas.
• Ja OP laika uzskaites laikā parādās cits trigera signāls, taimeris tiek atkal dzēsts un relejs paliek ieslēgts.--------------------

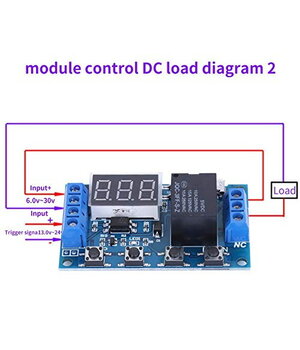

PiezīmesIevērojiet ražotāja sniegto vadu savienojumu shēmu unnepieslēdziet terminālus nepareizi.Šajā dokumentā aprakstīti produkta parametri redaktēšanas brīdī. Specifikācijas vartikt mainītas bez iepriekšēja brīdinājuma.Releja izeja irpasīvs kontakts(sausais kontakts). Tas nenodrošina strāvu, bet tikai pārslēdz ārējo ķēdi.--------------------

Laika diapazonsLaika diapazons ir nepārtraukti regulējams no 0,1 s (minimums) līdz 999 min (maksimums).

Laika diapazona izvēlePēc parametru vērtību iestatīšanas režīma izvēles saskarnē īsi nospiediet STOP taustiņu, lai izvēlētos laika diapazonu (decimālzīmes pozīciju):

• X0.0 – viens decimālais punkts; laika diapazons no 1 s līdz 999 s.
• X.X0 – decimālais punkts desmitdaļas pozīcijā; laika diapazons no 0,1 s līdz 99,9 s.
• X.X.X – visi decimāldaļas punkti ir ieslēgti; laika diapazons no 1 min līdz 999 min.Piemērs: lai iestatītu OP = 3,2 s, pārvietojiet decimāldaļu uz desmitdaļu pozīciju, lai displejā parādītos 03,2.

---

Parametrs Apraksts* OP – releja ieslēgšanās laiks. * CL – releja izslēgšanās laiks. * LOP – ciklu skaits (1–999). Vērtība "---" nozīmē bezgalīgu ciklu skaitu.Šie parametri ir neatkarīgi viens no otra, bet visiem režīmiem ir vienādas OP/CL/LOP vērtības.

Piemēram, ja ieslēgšanās laiks OP ir iestatīts uz 5 s P1.1, un lietotājs pārslēdzas uz P1.2 režīmu, tad, ieejot P1.2 parametru izvēlnē, OP joprojām būs 5 s (līdz brīdim, kad tas tiks mainīts).

Galvenajā interfeisā (displejā parādās "000"), īsi nospiežot SET taustiņu, tiks pārslēgts OP (CL, LOP) un atbilstošā vērtība XXX.

• Ja izvēlētajā režīmā ir tikai OP laiks (piemēram, P1.1, P1.2, P1.3), īsi nospiežot SET, tiks parādīts tikai OP un tā vērtība.
• Ja režīms izmanto OP, CL un LOP (piemēram, P3.1, P3.2), īsi nospiežot SET, tiks secīgi parādīts: OP un tā laiks, CL un tā laiks, LOP un ciklu skaits.Tas ļauj ātri pārskatīt visus parametrus, kas iestatīti pašreizējam darbības režīmam.

---

Parametru iestatīšanas procedūraNoteikt vēlamo releja darbības režīmu.

Galvenajā interfeisā (pēc ieslēgšanas modulis īsi parāda pašreizējo režīmu, piemēram, P1.1 kā noklusējumu, un pēc tam pārslēdzas uz galveno displeju "000"), nospiediet un turiet SET taustiņu apmēram 2 sekundes, lai atvērtu režīma izvēles interfeisu. Izmantojiet UP un DOWN taustiņus, lai izvēlētos vēlamo režīmu (P1.1…P4).

Pēc režīma izvēles (piemēram, P3.2) īsi nospiediet SET, lai atvērtu parametru iestatīšanas interfeisu. Pašreiz rediģējamais parametrs (OP ON laiks, CL OFF laiks, LOP ciklu skaits – "---" = bezgalīgi cikli) mirgos. Pielāgojiet vērtību, izmantojot UP un DOWN:

• īss nospiediens – mainīt par 1 soli;
• ilga nospiešana – ātra palielināšana/samazināšana. Kad vērtība ir iestatīta, īsi nospiediet STOP, lai izvēlētos decimālzīmes pozīciju un atbilstošo laika diapazonu (0,1 s līdz 999 min). Tad īsi nospiediet SET, lai pārietu uz nākamo parametru pašreizējam režīmam, un atkārtojiet to pašu procedūru.Pēc izvēlētā režīma parametru iestatīšanasnospiediet un turiet pogu SET apmēram 2 sekundes. Pašreizējais režīms mirgos, un modulis atgriezīsies galvenajā interfeisā. Parametri tagad ir saglabāti.Galvenā saskarne* Kad relejs ir neaktīvs (nav laika mērīšana / nav aktīvs), displejā tiek parādīts "000" bez decimālzīmes.
• Kad relejs ir aktīvs (laika uzskaite notiek vai relejs ir ieslēgts), displejā tiek parādīta vērtība ar decimālo punktu.Režīma izvēles interfeiss* Lai ieietu: nospiediet un turiet nospiestu SET.
• Lai izietu un saglabātu: atkārtoti nospiediet un turiet pogu SET, lai atgrieztos galvenajā interfeisā.--------------------

Relē izvades režīms (STOP funkcija)Ir divi izvades stāvokļi:

IESLĒGTS:relejs var pārslēgties atbilstoši konfigurētajamOP(ieslēgšanās laikam).OFF:releja darbība ir atspējota; tas paliekpastāvīgi izslēgts.Galvenajā interfeisā, īsi nospiežot STOP pogu, var pārslēgties starp ON un OFF. Pašreizējais stāvoklis īsi mirgos, un pēc tam displejs atgriezīsies galvenajā ekrānā.

Tas darbojas kā avārijas apstādināšanas funkcija – ar vienu pogas nospiedienu varat nekavējoties ieslēgt vai izslēgt releja izvadi.
