FNIRSI DSO-153

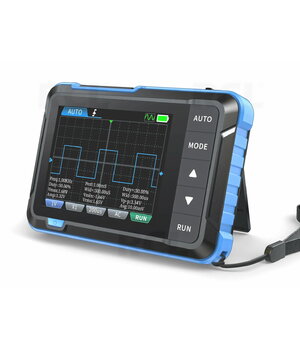

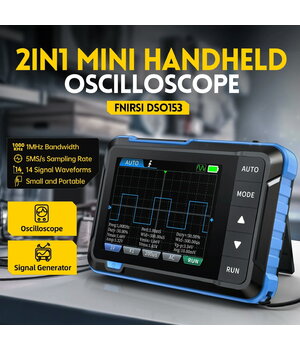

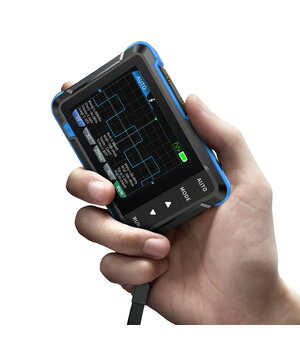

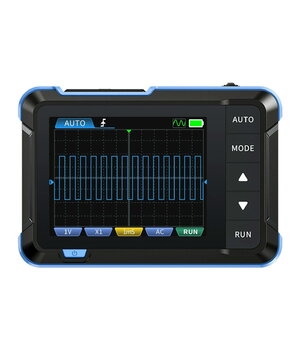

FNIRSI DSO-153 – kompaktiškas vieno kanalo skaitmeninis osciloskopas su integruotu DDS funkcinių signalų generatoriumi, skirtas elektronikos remontui, mokymuisi, laboratoriniams matavimams ir kasdienei diagnostikai. Vieni iš išskirtinių šio modelio privalumų – iki 5 MSa/s realaus laiko diskretizavimo sparta, 1 MHz analoginė dažnių juosta, integruotas DDS funkcinių signalų generatorius su 14 išėjimo signalų formų, vieno mygtuko automatinio nustatymo (AUTO) funkcija, iki ±400 V įėjimo apsauga bei kompaktiškas nešiojamas korpusas su integruotu akumuliatoriumi. Osciloskopas leidžia greitai atlikti pagrindinius signalų matavimus ir generuoti bandomuosius signalus be papildomos laboratorinės įrangos.

Funkcijos

• Vieno kanalo skaitmeninis osciloskopas
• 1 MHz analoginė dažnių juosta
• Iki 5 MSa/s realaus laiko diskretizavimo sparta

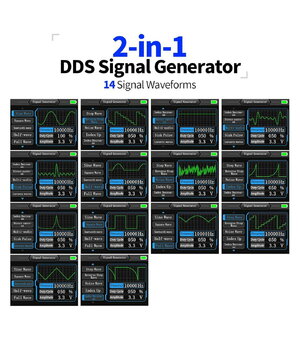

• Integruotas DDS funkcinių signalų generatorius
• 14 išėjimo signalų formų
• Maksimalus generatoriaus dažnis – 10 kHz
• Signalo dažnio reguliavimas
• Signalo amplitudės reguliavimas
• Darbo ciklo (Duty Cycle) reguliavimas
• Vieno mygtuko automatinis nustatymas (AUTO)
• AC ir DC įėjimo režimai
• Kylančio ir krintančio fronto (Edge) trigeris
• Auto, Normal ir Single trigerio režimai

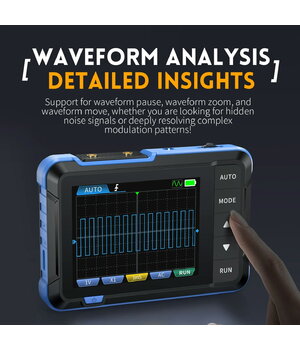

• Bangų formų atvaizdavimas periodiniams ir neperiodiniams signalams

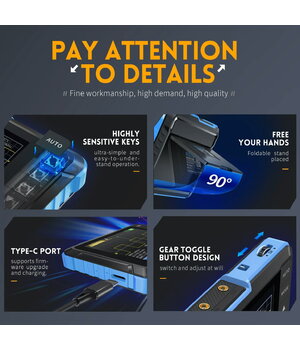

• USB Type-C jungtis

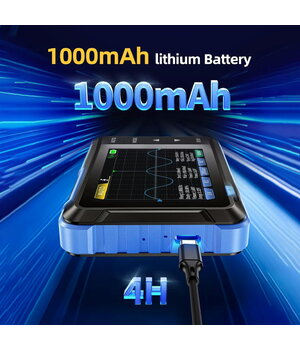

• Integruotas 1000 mAh ličio akumuliatorius
• USB Type-C įkrovimas
• Kompaktiškas nešiojamas korpusas

Techniniai parametrai

• Modelis: DSO-153
• Osciloskopo kanalų skaičius: 1
• Analoginė dažnių juosta: 1 MHz
• Maksimali realaus laiko diskretizavimo sparta: 5 MSa/s
• Vertikalus jautrumas: nuo 10 mV/div iki 10 V/div
• Laiko bazė: nuo 500 ns/div iki 20 s/div
• Įėjimo įtampa:
  • 1× zondas: ±40 V (80 Vpp)
  • 10× zondas: ±400 V (800 Vpp)
• Trigerio tipai: kylančio ir krintančio fronto (Edge)
• Trigerio režimai: Auto, Normal, Single
• Įėjimo sujungimas: AC / DC
• Ekranas: 2,8 colių TFT LCD
• Ekrano raiška: 320 × 240 taškų
• Funkcinių signalų generatoriaus dažnis: 0–10 kHz
• Išėjimo signalų formų skaičius: 14
• Signalo amplitudė: 0,1–3,3 V
• Stačiakampio ir pjūklo formos signalų darbo ciklas: 0–100 %
• Akumuliatoriaus talpa: 1000 mAh
• Veikimo laikas vienu įkrovimu: iki 4 val.
• Įkrovimas: USB Type-C (5 V / 1 A)

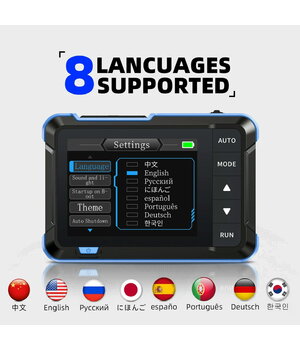

• Palaikomos kalbos: 8
• Darbinė temperatūra: nuo 0 °C iki +40 °C
• Matmenys: 99 × 68,3 × 19,5 mm
• Svoris: apie 100 g

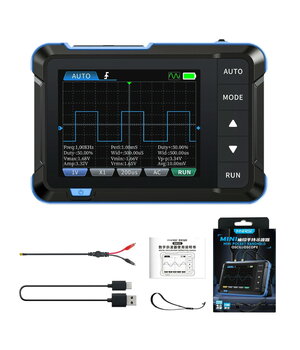

Komplektacija

• FNIRSI DSO-153
• Matavimo zondas su krokodilo gnybtais
• USB Type-C laidas
• Dirželis
• Naudojimo instrukcija
