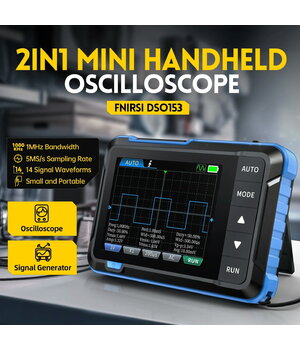

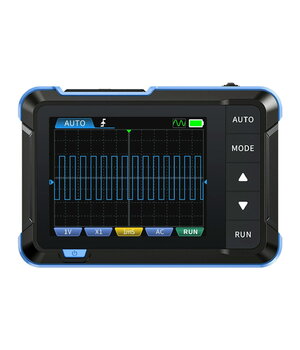

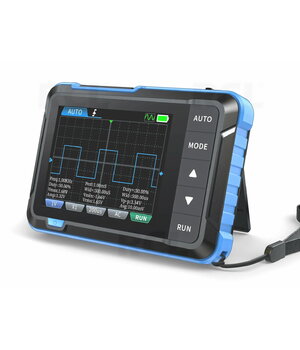

FNIRSI DSO-153

FNIRSI DSO-153 ir kompakts vienkanāla digitālais osciloskops ar integrētu DDS funkciju signālu ģeneratoru, kas paredzēts elektronikas remontam, apmācībām, laboratorijas mērījumiem un ikdienas tehniskajai diagnostikai. Vienas no šī modeļa galvenajām priekšrocībām ir reāllaika diskretizācijas ātrums līdz 5 MSa/s, 1 MHz analogā joslas platums, integrēts DDS funkciju signālu ģenerators ar 14 izejas signālu formām, automātiskās iestatīšanas funkcija ar vienu pogu (AUTO), ieejas aizsardzība līdz ±400 V un kompakts pārnēsājams korpuss ar iebūvētu akumulatoru. Osciloskops ļauj ātri veikt pamata signālu mērījumus un vienlaikus ģenerēt testēšanas signālus bez papildu laboratorijas aprīkojuma.

Funkcijas

• Vienkanāla digitālais osciloskops
• 1 MHz analogā joslas platums
• Reāllaika diskretizācijas ātrums līdz 5 MSa/s

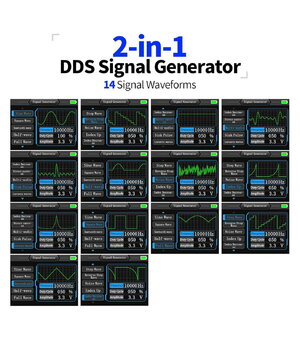

• Integrēts DDS funkciju signālu ģenerators
• 14 izejas signālu formas
• Maksimālā ģeneratora frekvence: 10 kHz
• Regulējama izejas frekvence
• Regulējama signāla amplitūda
• Regulējams darba cikls (Duty Cycle)

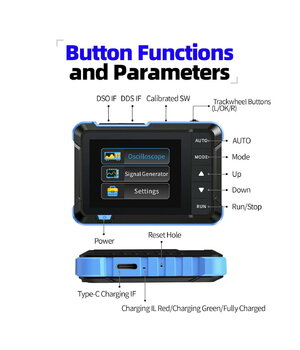

• Automātiskā iestatīšana ar vienu pogu (AUTO)
• AC un DC ieejas savienojums
• Trigerēšana pēc augošās un krītošās frontes
• Auto, Normal un Single trigerēšanas režīmi

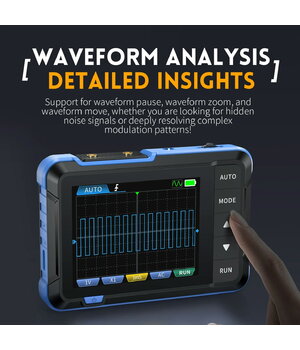

• Periodisku analogo un neperiodisku digitālo signālu attēlošana

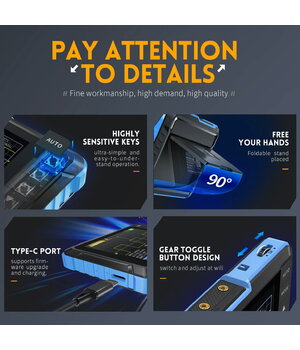

• USB Type-C pieslēgvieta

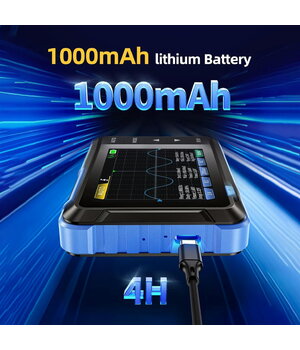

• Iebūvēts 1000 mAh litija akumulators
• Uzlāde caur USB Type-C

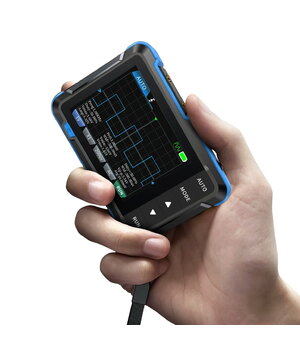

• Kompakts pārnēsājams korpuss

Tehniskie parametri

• Modelis: DSO-153
• Osciloskopa kanālu skaits: 1
• Analogā joslas platums: 1 MHz
• Maksimālais reāllaika diskretizācijas ātrums: 5 MSa/s
• Vertikālā jutība: no 10 mV/div līdz 10 V/div
• Laika bāze: no 500 ns/div līdz 20 s/div
• Ieejas sprieguma diapazons:
  • 1× zonde: ±40 V (80 Vpp)
  • 10× zonde: ±400 V (800 Vpp)
• Trigera tips: augošā un krītošā fronte
• Trigerēšanas režīmi: Auto, Normal, Single
• Ieejas savienojums: AC / DC
• Displejs: 2,8 collu TFT LCD
• Displeja izšķirtspēja: 320 × 240 pikseļi
• Funkciju ģeneratora frekvenču diapazons: 0--10 kHz
• Izejas signālu formu skaits: 14
• Izejas amplitūda: 0,1--3,3 V
• Taisnstūra un zāģveida signāla darba cikls: 0--100 %
• Akumulatora ietilpība: 1000 mAh
• Darbības laiks ar vienu uzlādi: līdz 4 stundām
• Uzlāde: USB Type-C (5 V / 1 A)

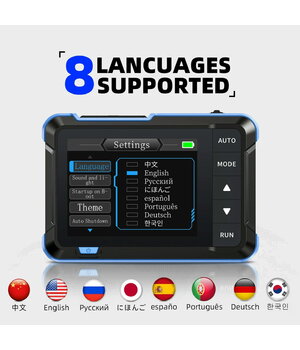

• Atbalstītās valodas: 8
• Darba temperatūra: no 0 °C līdz +40 °C
• Izmēri: 99 × 68,3 × 19,5 mm
• Svars: aptuveni 100 g

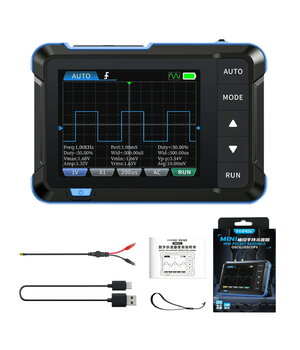

Komplektācija

• FNIRSI DSO-153
• Mērzonde ar krokodila tipa spailēm
• USB Type-C kabelis
• Rokas siksniņa
• Lietotāja rokasgrāmata
