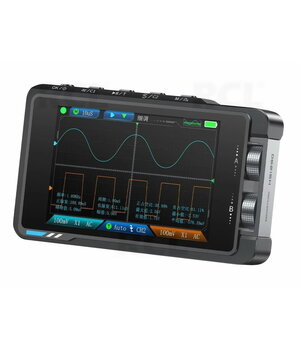

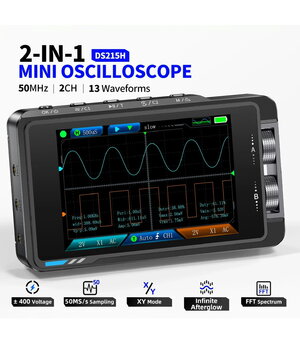

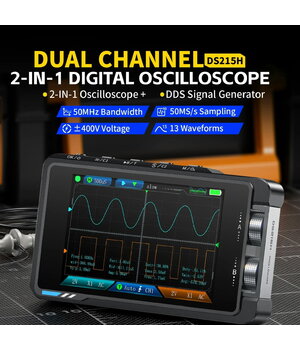

🔬 FNIRSI DS215H Plus – nešiojamas 2 kanalų skaitmeninis osciloskopas su DDS signalų generatoriumi

📦 Produkto aprašymas

FNIRSI DS215H Plus – tai profesionalus 2 viename matavimo prietaisas, apjungiantis dviejų kanalų skaitmeninį osciloskopą ir DDS signalų generatorių viename kompaktiškame korpuse. Prietaisas sukurtas elektronikos inžinieriams, serviso specialistams, automatikos technikams, mokymo įstaigoms bei elektronikos entuziastams, kuriems reikalingas mobilus, tikslus ir patikimas matavimo sprendimas.

DS215H Plus pasižymi iki 250 MSa/s realaus laiko diskretizavimo sparta, 50 MHz analoginiu pralaidumu, dviem nepriklausomais matavimo kanalais bei integruotu DDS signalų generatoriumi, palaikančiu net 13 skirtingų signalų formų. Tai leidžia vienu įrenginiu tiek analizuoti grandinių darbą, tiek generuoti testinius signalus.

Ryškus 3,5 colių IPS spalvotas ekranas užtikrina puikų matomumą įvairiomis darbo sąlygomis, o įmontuota įkraunama ličio baterija leidžia patogiai dirbti tiek laboratorijoje, tiek objekte.

---

⭐ Pagrindiniai privalumai

✅ 2 kanalų skaitmeninis osciloskopas

✅ Integruotas DDS signalų generatorius

✅ 50 MHz analoginis pralaidumas

✅ 250 MSa/s realaus laiko diskretizavimas

✅ Iki ±400 V įėjimo apsauga

✅ 13 signalų formų generatorius

✅ AC ir DC įėjimo režimai

✅ Automatiniai matavimai

✅ Bangų formų išsaugojimas

✅ Ekrano kopijų išsaugojimas

✅ USB Type-C įkrovimas

✅ Kompaktiškas ir lengvas korpusas

---

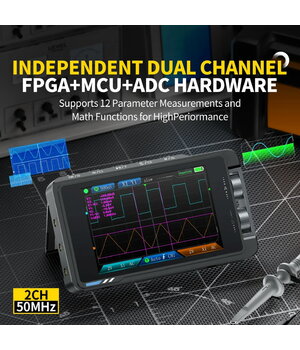

⚙️ Osciloskopo funkcijos

DS215H Plus leidžia atlikti profesionalius elektroninių grandinių matavimus:

• įtampos matavimą
• dažnio matavimą
• impulso pločio analizę
• RMS skaičiavimus
• amplitudės matavimą
• Vpp matavimą
• vidutinės, maksimalios ir minimalios reikšmės nustatymą
• darbo ciklo (Duty Cycle) matavimą
• periodo matavimą

Palaikomi:

• Auto Trigger
• Normal Trigger
• Single Trigger

Galimas kylančio ir krentančio fronto trigeriavimas.

---

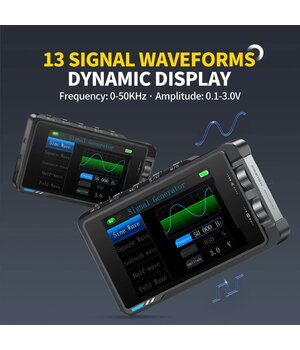

📡 Integruotas DDS signalų generatorius

Įrenginys turi integruotą DDS generatorių, galintį generuoti 13 skirtingų signalų tipų, todėl nereikia papildomo laboratorinio generatoriaus.

Galima reguliuoti:

• dažnį
• amplitudę
• darbo ciklą (Duty Cycle)

Generatorius puikiai tinka:

• analoginių grandinių testavimui
• mikrovaldiklių projektams
• filtrų tikrinimui
• stiprintuvų derinimui
• mokymams
• laboratoriniams darbams

---

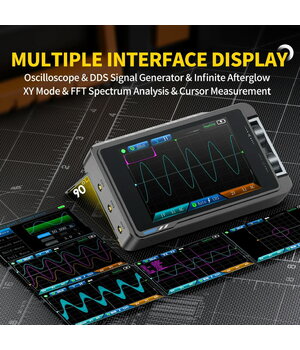

🖥 Aukštos kokybės IPS ekranas

Didelis 3,5" IPS ekranas pasižymi:

• 480 × 320 raiška
• plačiais matymo kampais
• reguliuojamu apšvietimu
• aiškiu bangų atvaizdavimu

---

🔋 Mobilus darbas

Įrenginyje integruota 1500 mAh ličio baterija, leidžianti dirbti maždaug iki 4 valandų vienu įkrovimu.

Įkrovimas atliekamas per:

• USB Type-C (5 V / 1 A)

---

🧰 Pritaikymo sritys

FNIRSI DS215H Plus puikiai tinka:

• 🔧 elektronikos remontui
• ⚡ maitinimo šaltinių diagnostikai
• 🤖 Arduino ir ESP32 projektams
• 📡 IoT įrenginių kūrimui
• 🚗 automobilių elektronikai
• 🏭 pramonės automatikai
• 🎓 mokymo laboratorijoms
• 🔬 moksliniams tyrimams
• 🛠 servisų centrams

---

📊 Techniniai parametrai

Parametras	Reikšmė
Modelis	FNIRSI DS215H Plus
Prietaiso tipas	Osciloskopas + DDS generatorius
Kanalų skaičius	2
Analoginis pralaidumas	50 MHz
Diskretizavimo sparta	250 MSa/s
Vertikali raiška	8 bitai
Atmintis	14 M
Vertikalus jautrumas	10 mV/div – 10 V/div
Laiko bazė	20 ns/div – 20 s/div
Įėjimo varža	1 MΩ
Įėjimo režimai	AC / DC
Zondų koeficientai	1× / 10×
Maksimali įėjimo įtampa	±400 V (pikinė)
Trigeriai	Auto / Normal / Single
Trigerio tipai	Kylantis / Krentantis frontas
Signalų generatorius	Integruotas DDS
Signalų formos	13
Generatoriaus dažnis	0–50 kHz
Dažnio žingsnis	1 Hz
Amplitudė	0,1–3,0 V
Stačiakampio impulso darbo ciklas	0–100 %
Ekranas	3,5" IPS
Raiška	480 × 320
Maitinimas	USB Type-C
Įkrovimas	5 V / 1 A
Akumuliatorius	1500 mAh Li-Ion
Veikimo trukmė	iki 4 val.
Programinės įrangos atnaujinimas	Palaikomas
Kalbos	Daugiakalbė sąsaja

---

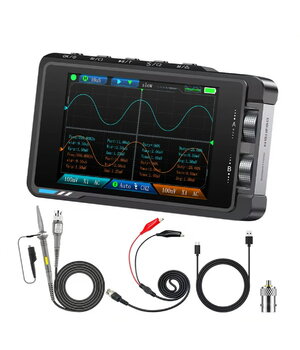

📦 Komplektacija

Priklausomai nuo pasirinktos komplektacijos gamintojas gali komplektuoti:

• FNIRSI DS215H Plus
• Osciloskopo zondą (-us)
• Adapterį
• Krokodilo tipo matavimo laidą
• USB Type-C įkrovimo laidą
• Naudojimo instrukciją

---

💡 Kodėl verta rinktis FNIRSI DS215H Plus?

FNIRSI DS215H Plus sujungia profesionalų dviejų kanalų osciloskopą ir DDS signalų generatorių viename kompaktiškame įrenginyje. Dėl didelio 50 MHz pralaidumo, 250 MSa/s diskretizavimo spartos, plataus automatinių matavimų rinkinio bei mobilios konstrukcijos jis yra puikus pasirinkimas tiek profesionaliam servisui, tiek elektronikos kūrėjams, studentams ir mėgėjams. Integruotas signalų generatorius leidžia atlikti pilną grandinių diagnostiką nenaudojant papildomos laboratorinės įrangos.
