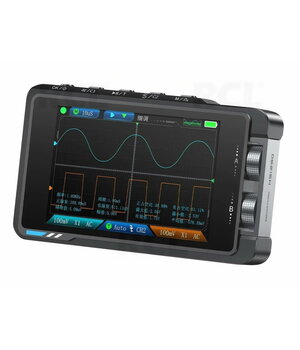

FNIRSI DS215H Plus

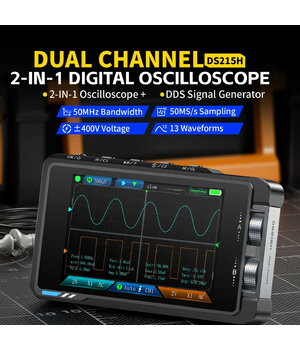

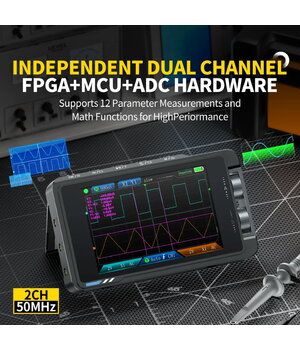

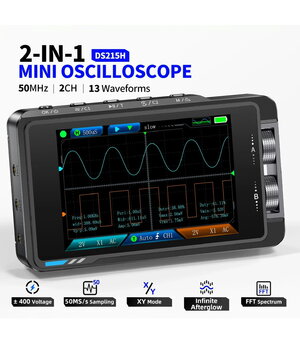

FNIRSI DS215H Plus ir kompakts divkanālu digitālais osciloskops ar integrētu DDS funkciju signālu ģeneratoru, kas paredzēts elektronikas izstrādei, remontam, laboratorijas mērījumiem un tehniskajai diagnostikai. Vienas no šī modeļa galvenajām priekšrocībām ir divkanālu 50 MHz osciloskops, reāllaika diskretizācijas ātrums līdz 250 MSa/s, integrēts DDS funkciju signālu ģenerators ar 13 izejas signālu formām, 3,5 collu IPS krāsu displejs, ieejas aizsardzība līdz ±400 V, kā arī iespēja saglabāt viļņu formas un ekrānuzņēmumus. Osciloskopa un signālu ģeneratora apvienošana vienā kompaktā ierīcē ļauj ērti veikt signālu analīzi un testēšanu bez papildu laboratorijas aprīkojuma. Modeļa apzīmējums "Plus" norāda uz versiju ar paplašinātu komplektāciju – saskaņā ar ražotāja oficiālajām specifikācijām aparatūras parametri ir identiski standarta DS215H modelim, bet atšķirības attiecas uz komplektācijā iekļautajiem piederumiem.

Funkcijas

• Divkanālu digitālais osciloskops
• 50 MHz analogā joslas platums
• Reāllaika diskretizācijas ātrums līdz 250 MSa/s
• Integrēts DDS funkciju signālu ģenerators
• 13 izejas signālu formas
• Regulējama izejas frekvence
• Regulējama signāla amplitūda
• Regulējams darba cikls (Duty Cycle)

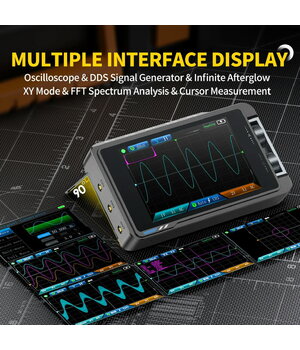

• FFT analīze
• Automātiskie mērījumi
• Kursora mērījumi
• AC un DC ieejas savienojums
• Trigerēšana pēc augošās un krītošās frontes
• Auto, Normal un Single trigerēšanas režīmi
• Viļņu formu saglabāšana
• Ekrānuzņēmumu saglabāšana
• USB Type-C pieslēgvieta
• Regulējams displeja spilgtums
• Integrēts 1500 mAh litija akumulators
• Uzlāde caur USB Type-C
• Kompakts pārnēsājams korpuss

Tehniskie parametri

• Modelis: DS215H Plus
• Osciloskopa kanālu skaits: 2
• Analogā joslas platums: 50 MHz
• Maksimālais reāllaika diskretizācijas ātrums: 250 MSa/s
• Atmiņas dziļums: 14 MB
• Vertikālā izšķirtspēja: 8 biti
• Vertikālā jutība: no 10 mV/div līdz 10 V/div
• Laika bāze: no 20 ns/div līdz 20 s/div
• Ieejas pretestība: 1 MΩ
• Maksimālais ieejas spriegums: ±400 V
• Zondes vājinājuma koeficients: 1× un 10×
• Trigera tips: augošā un krītošā fronte
• Trigerēšanas režīmi: Auto, Normal, Single
• Ieejas savienojums: AC / DC
• Displejs: 3,5 collu IPS krāsu displejs
• Displeja izšķirtspēja: 480 × 320 pikseļi

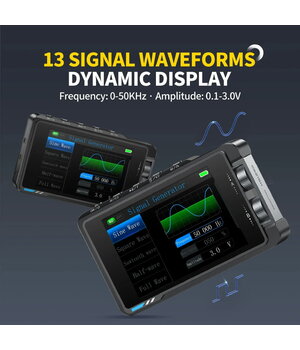

• Funkciju ģeneratora frekvenču diapazons: 0–50 kHz
• Izejas signālu formu skaits: 13
• Izejas amplitūda: 0,1–3,0 V
• Taisnstūra signāla darba cikls: 0–100 %
• Akumulatora ietilpība: 1500 mAh
• Uzlāde: USB Type-C (5 V / 1 A)
• Darba temperatūra: no –5 °C līdz +40 °C
• Relatīvais gaisa mitrums: mazāk par 80 %
• Izmēri: aptuveni 66 × 110 × 19,5 mm
• Svars: aptuveni 138 g

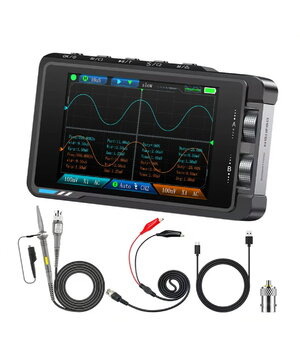

Komplektācija

• FNIRSI DS215H Plus
• 2 osciloskopa zondes
• USB Type-C kabelis
• Lietotāja rokasgrāmata
