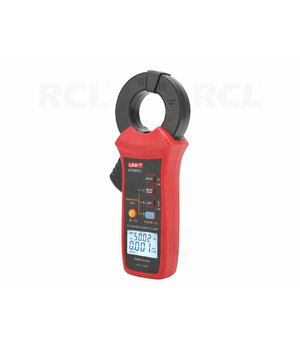

Nuotėkio srovės matavimo replės UNI-T UT251C+, 60 A, 1 µA, Bluetooth

Nuotėkio srovės matavimo replės UNI-T UT251C+, 60 A, 1 µA, Bluetooth

UNI-T UT251C+ – skaitmeninės matavimo replės, skirtos mažoms kintamosios srovės (AC) nuotėkio srovėms ir iki 60 A siekiančiai srovei matuoti neatjungiant elektros grandinės. Prietaisas leidžia nustatyti nuotėkio sroves, matuoti dažnį ir analizuoti harmonikas iki 20-osios eilės. Integruota Bluetooth sąsaja suteikia galimybę stebėti ir registruoti matavimo rezultatus mobiliojoje programėlėje.

Pagrindiniai parametrai: AC iki 60 A • 1 µA skiriamoji geba • 40 mm replės • 20 harmonikų • Bluetooth • CAT III 600 V

Pagrindiniai privalumai

• Didelis jautrumas – mažiausio 3,000 mA matavimo diapazono skiriamoji geba siekia 1 µA, todėl prietaisas tinka nedidelėms nuotėkio srovėms stebėti.
• Matavimas neatjungiant grandinės – replėmis galima matuoti srovę neatjungiant laidų ir nenutraukiant elektros grandinės.
• 40 mm replės – leidžia apgaubti storesnius laidininkus arba kelis grandinės laidininkus, kai matuojama suminė nuotėkio srovė.
• Harmonikų analizė – galima matuoti harmonikas iki 20-osios eilės, peržiūrėti jų amplitudes ir santykinius dydžius bei THDF ir THDR rodiklius.
• LPF žemųjų dažnių filtras – padeda sumažinti aukštesniųjų dažnių komponentų įtaką, kai reikia įvertinti pagrindinio dažnio srovę.
• Automatinis diapazonų parinkimas – prietaisas automatiškai pasirenka tinkamą matavimo diapazoną, todėl nereikia jo perjungti rankiniu būdu.
• Bluetooth ryšys – naudojant „UNI-T Smart Measure“ programėlę galima stebėti matavimus, registruoti rezultatus, sudaryti grafikus ir ataskaitas.
• MAX/MIN ir HOLD funkcijos – leidžia užfiksuoti didžiausią ir mažiausią išmatuotą reikšmę bei išlaikyti esamą rodmenį ekrane.
• Dvigubas LCD ekranas – vienu metu rodo matuojamą srovę ir jos dažnį. Ekrano apšvietimas ir integruotas žibintuvėlis palengvina darbą prastai apšviestose vietose.

Naudojimas ir paskirtis

UNI-T UT251C+ skirtas elektrikams, elektros įrenginių priežiūros specialistams ir techniniams darbuotojams, atliekantiems:

• elektros instaliacijos ir įžeminimo laidininkų nuotėkio srovės patikrą;
• elektros variklių, buitinių prietaisų ir kitų elektros įrenginių nuotėkio srovės matavimus;
• paskirstymo skydų ir valdymo grandinių srovės matavimus;
• nedidelės ir vidutinės srovės grandinių dažnio bei harmonikų tyrimus.

Nuotėkio srovę galima matuoti vienu metu replėmis apgaubiant visus atitinkamos grandinės darbinius laidininkus arba atskirai matuojant apsauginio įžeminimo laidininko srovę. Apgaubus vieną darbinį laidininką, matuojama juo tekanti kintamoji srovė.

Suderinamumas ir apribojimai

• Matuoja tik kintamąją srovę (AC); nuolatinės srovės (DC) matavimas nenumatytas.
• Didžiausia vardinė matuojama srovė – 60 A RMS.
• Pagrindinė konservatyviai nurodoma srovės matavimo dažnių juosta – 45 Hz–1,2 kHz.
• Dažnio matavimo tikslumas instrukcijoje apibrėžtas nuo 40 Hz iki 5 kHz, kai matuojamos srovės amplitudė yra nuo 600 µA iki 60 A.
• Harmonikų matavimo tikslumas apibrėžtas, kai pagrindinės harmonikos srovė yra ne mažesnė kaip 1 mA, o jos dažnis – 40–60 Hz.
• Bluetooth ryšiui naudojama „UNI-T Smart Measure“ programėlė. Prietaiso instrukcijoje nurodytas suderinamumas su „Android 5.0“ ar naujesne ir „iOS 10.0“ ar naujesne sistema. Naujesnių programėlės versijų reikalavimai gali skirtis.
• Prietaisas skirtas naudoti patalpose, laikantis CAT III 600 V saugos kategorijos apribojimų.

Techninės charakteristikos

Parametras	Reikšmė
Gamintojas	UNI-T
Modelis	UT251C+
Prietaiso tipas	AC nuotėkio srovės matavimo replės
Matuojami dydžiai	AC srovė, dažnis, harmonikos
Didžiausia matuojama srovė	60 A RMS
Srovės matavimo dažnių juosta	45 Hz–1,2 kHz (konservatyvi riba)
Dažnio matavimas	Iki 5 kHz
Harmonikų matavimas	1–20 eilės
Harmonikų skiriamoji geba	0,1 %
Harmonikų rodikliai	THDF, THDR, amplitudė
Replių atsidarymas	40 mm
Ekranas	Dvigubas HTN LCD, 3000 atskaitų
Duomenų atnaujinimas	2 kartai/s
Diapazonų parinkimas	Automatinis
Papildomos funkcijos	LPF, MAX/MIN, HOLD
Belaidis ryšys	Bluetooth
Programėlė	UNI-T Smart Measure
Automatinis išsijungimas	Maždaug po 15 min.
Maitinimas	3 × 1,5 V AAA
Saugos kategorija	CAT III 600 V
Izoliacija	Dviguba
Saugos standartai	IEC/EN 61010-1, IEC/EN 61010-2-032
Elektromagnetinis suderinamumas	EN 61326-1, EN 61326-2-2
Taršos laipsnis	2
Darbinė temperatūra	0–40 °C
Laikymo temperatūra	–10–60 °C
Santykinė drėgmė	Iki 75 % (0–30 °C); iki 50 % (30–40 °C)
Didžiausias naudojimo aukštis	2000 m
Matmenys	200,1 × 70,5 × 40 mm
Svoris	Apie 350 g

AC srovės matavimo diapazonai ir tikslumas

Diapazonas	Skiriamoji geba	Tikslumas 40–60 Hz	Tikslumas virš 60 Hz iki 1,2 kHz
3,000 mA	0,001 mA	±(2 % + 5)	±(3 % + 9)
30,00 mA	0,01 mA	±(1 % + 5)	±(2 % + 9)
300,0 mA	0,1 mA	±(1 % + 5)	±(2 % + 9)
3,000 A	0,001 A	±(1 % + 5)	±(2 % + 9)
30,00 A	0,01 A	±(1 % + 5)	±(2 % + 9)
60,0 A	0,1 A	±(1 % + 5)	±(2 % + 9)

Nurodytas tikslumas taikomas 5–100 % atitinkamo diapazono ir instrukcijoje apibrėžtomis matavimo sąlygomis. Žemesniojo dažnio intervalo pradžia skirtinguose gamintojo dokumentuose nesutampa, todėl 40–45 Hz matavimams garantuojamą tikslumą būtina patikslinti pagal konkretaus prietaiso dokumentaciją. Tikslumas išreiškiamas matuojamos reikšmės procentais ir paskutinio skaitmens vienetais.

Dažnio matavimas

Diapazonas	Skiriamoji geba
99,99 Hz	0,01 Hz
999,9 Hz	0,1 Hz
5,000 kHz	0,001 kHz

Dažnio matavimo tikslumas – ±(0,1 % + 5), kai dažnis yra 40 Hz–5 kHz, o matuojamos srovės amplitudė – 600 µA–60 A.

Harmonikų matavimo tikslumas

Harmonikų eilė	Skiriamoji geba	Tikslumas
1–6	0,1 %	±(3,5 % + 10)
7–8	0,1 %	±(4,5 % + 10)
9–10	0,1 %	±(5 % + 10)
11–15	0,1 %	±(7 % + 10)
16–20	0,1 %	±(10 % + 10)

Nurodytas harmonikų tikslumas galioja, kai pagrindinės harmonikos dažnis yra 40–60 Hz, jos srovė ne mažesnė kaip 1 mA, o analizuojamų harmonikų dažniai neviršija 1,2 kHz.

Konstrukcija ir valdymas

Prietaisas turi 40 mm atsidarančias reples, apsauginį rankos ribotuvą ir laidininko centravimo žymę. Valdymo mygtukais pasirenkamos HOLD, MAX/MIN, LPF, HARM ir Bluetooth funkcijos.

Dvigubas LCD ekranas rodo pagrindinį matavimo rezultatą ir papildomą informaciją. Integruotas ekrano apšvietimas bei žibintuvėlis padeda dirbti riboto apšvietimo sąlygomis.

Svarbios naudojimo ir saugos pastabos

• Neviršykite 60 A RMS matuojamos srovės ir CAT III 600 V saugos kategorijos ribų.
• Tikslumui užtikrinti matuojamą laidininką laikykite replių geometriniame centre ir visiškai uždarykite reples. Necentruotas laidininkas gali sukelti papildomą iki ±1 % rodmens paklaidą.
• Srovės matavimo tikslumo sąlygos apibrėžtos esant 18–28 °C aplinkos temperatūrai; už šių ribų atsiranda papildoma temperatūrinė paklaida.
• Replės yra tikslus matavimo jutiklis, todėl venkite smūgių ir staigaus replių uždarymo.
• Nenaudokite pažeisto ar sudrėkusio prietaiso. Dirbdami prie pavojingą įtampą turinčių laidininkų laikykite prietaisą už apsauginio ribotuvo.
• 1 µA skiriamoji geba nėra garantuojama mažiausia tiksliai išmatuojama srovė.

Komplektacija

• UNI-T UT251C+ matavimo replės – 1 vnt.
• AAA 1,5 V baterijos – 3 vnt.
• Nešiojimo dėklas – 1 vnt.
