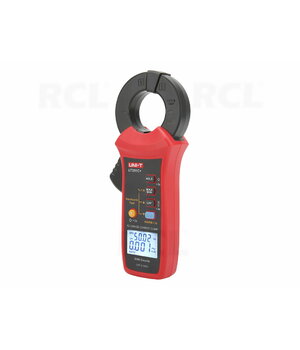

Noplūdes strāvas mērknaibles UNI-T UT251C+, 60 A, 1 µA, Bluetooth

Noplūdes strāvas mērknaibles UNI-T UT251C+, 60 A, 1 µA, Bluetooth

UNI-T UT251C+ ir digitālās mērknaibles, kas paredzētas nelielu maiņstrāvas (AC) noplūdes strāvu un līdz 60 A lielas strāvas mērīšanai, nepārtraucot elektrisko ķēdi. Ierīce nodrošina strāvas un frekvences mērīšanu, kā arī harmoniku analīzi līdz 20. kārtai. Iebūvētais Bluetooth savienojums ļauj pārraudzīt un reģistrēt mērījumu rezultātus mobilajā lietotnē.

Galvenie parametri: AC līdz 60 A • 1 µA izšķirtspēja • 40 mm spaiļu atvērums • 20 harmonikas • Bluetooth • CAT III 600 V

Galvenās priekšrocības

• Augsta jutība – mazākajā 3,000 mA mērīšanas diapazonā izšķirtspēja sasniedz 1 µA, ļaujot pārraudzīt nelielas noplūdes strāvas.
• Mērīšana, nepārtraucot ķēdi – ļauj izmērīt strāvu, neatvienojot vadus un nepārtraucot elektriskās ķēdes darbību.
• 40 mm spaiļu atvērums – piemērots lielāka diametra vadītājiem vai vairāku ķēdes vadītāju aptveršanai, mērot diferenciālo strāvu.
• Harmoniku analīze – iespējams mērīt harmonikas līdz 20. kārtai, apskatīt to amplitūdas, relatīvās vērtības, THDF un THDR rādītājus.
• Zemfrekvenču filtrs (LPF) – samazina augstāku frekvenču komponentu ietekmi, mērot pamatfrekvences strāvu.
• Automātiska diapazona izvēle – ierīce automātiski izvēlas atbilstošo mērīšanas diapazonu.
• Bluetooth savienojums – izmantojot UNI-T Smart Measure lietotni, iespējams pārraudzīt mērījumus, reģistrēt datus, veidot grafikus un pārskatus.
• MAX/MIN un HOLD funkcijas – ļauj fiksēt lielāko un mazāko mērījuma vērtību, kā arī saglabāt pašreizējo rādījumu displejā.
• Divkāršs LCD displejs – vienlaikus attēlo izmērīto strāvu un tās frekvenci. Displeja apgaismojums un iebūvētais lukturītis atvieglo darbu nepietiekama apgaismojuma apstākļos.

Lietošana un pielietojums

UNI-T UT251C+ ir paredzēts elektriķiem, elektroiekārtu apkopes speciālistiem un tehniskajam personālam šādu darbu veikšanai:

• Noplūdes strāvas pārbaude elektroinstalācijās un aizsargzemējuma vadītājos.
• Elektromotoru, sadzīves elektroierīču un citu elektroiekārtu noplūdes strāvas mērīšana.
• Strāvas mērīšana sadales skapjos un vadības ķēdēs.
• Frekvences mērīšana un harmoniku analīze nelielas un vidējas strāvas ķēdēs.

Diferenciālo strāvu var mērīt, vienlaikus aptverot visus attiecīgās ķēdes darba vadītājus. Noplūdes strāvu var mērīt arī atsevišķi aizsargzemējuma vadītājā. Aptverot vienu darba vadītāju, tiek mērīta pa to plūstošā maiņstrāva.

Savietojamība un ierobežojumi

• Paredzētas tikai maiņstrāvas (AC) mērīšanai; līdzstrāvas (DC) mērīšana netiek atbalstīta.
• Maksimālā nominālā mērāmā strāva – 60 A RMS.
• Konservatīvi norādītā maiņstrāvas mērīšanas frekvenču josla – 45 Hz–1,2 kHz.
• Lietošanas instrukcijā frekvences mērīšanas precizitāte noteikta 40 Hz–5 kHz diapazonā, ja mērāmās strāvas amplitūda ir 600 µA–60 A.
• Norādītā harmoniku mērīšanas precizitāte attiecas uz pamatfrekvences strāvu, kas nav mazāka par 1 mA, un pamatfrekvenci 40–60 Hz.
• Bluetooth savienojumam tiek izmantota UNI-T Smart Measure lietotne. Instrukcijā norādīts atbalsts Android 5.0 vai jaunākai un iOS 10.0 vai jaunākai versijai. Jaunāku lietotnes versiju prasības var atšķirties.
• Ierīce paredzēta lietošanai telpās, ievērojot CAT III 600 V mērīšanas kategorijas ierobežojumus.

Tehniskie parametri

Parametrs	Vērtība
Ražotājs	UNI-T
Modelis	UT251C+
Ierīces tips	AC noplūdes strāvas mērknaibles
Mērāmie lielumi	Maiņstrāva, frekvence, harmonikas
Maksimālā mērāmā strāva	60 A RMS
Strāvas mērīšanas frekvenču josla	45 Hz–1,2 kHz (konservatīva robeža)
Frekvences mērīšana	Līdz 5 kHz
Harmoniku mērīšana	1.–20. kārta
Harmoniku izšķirtspēja	0,1 %
Harmoniku parametri	THDF, THDR, amplitūda
Spaiļu atvērums	40 mm
Displejs	Divkāršs HTN LCD, 3000 skaitīšanas vienības
Rādījumu atjaunošanas biežums	2 reizes/s
Diapazona izvēle	Automātiska
Papildu funkcijas	LPF, MAX/MIN, HOLD
Bezvadu savienojums	Bluetooth
Mobilā lietotne	UNI-T Smart Measure
Automātiska izslēgšanās	Aptuveni pēc 15 min
Barošana	3 × 1,5 V AAA baterijas
Mērīšanas kategorija	CAT III 600 V
Izolācija	Dubultā izolācija
Drošības standarti	IEC/EN 61010-1, IEC/EN 61010-2-032
Elektromagnētiskā savietojamība	EN 61326-1, EN 61326-2-2
Piesārņojuma pakāpe	2
Darba temperatūra	0–40 °C
Uzglabāšanas temperatūra	–10–60 °C
Relatīvais mitrums	Līdz 75 % (0–30 °C); līdz 50 % (30–40 °C)
Maksimālais darba augstums	2000 m
Izmēri	200,1 × 70,5 × 40 mm
Svars	Aptuveni 350 g

Maiņstrāvas mērīšanas diapazoni un precizitāte

Diapazons	Izšķirtspēja	Precizitāte 40–60 Hz	Precizitāte virs 60 Hz līdz 1,2 kHz
3,000 mA	0,001 mA	±(2 % + 5)	±(3 % + 9)
30,00 mA	0,01 mA	±(1 % + 5)	±(2 % + 9)
300,0 mA	0,1 mA	±(1 % + 5)	±(2 % + 9)
3,000 A	0,001 A	±(1 % + 5)	±(2 % + 9)
30,00 A	0,01 A	±(1 % + 5)	±(2 % + 9)
60,0 A	0,1 A	±(1 % + 5)	±(2 % + 9)

Norādītā precizitāte attiecas uz 5–100 % no attiecīgā diapazona, ievērojot lietošanas instrukcijā noteiktos mērīšanas nosacījumus. Ražotāja dokumentos atšķiras frekvenču joslas apakšējā robeža. Mērījumiem 40–45 Hz diapazonā garantētā precizitāte jāpārbauda konkrētās ierīces dokumentācijā. Precizitāte izteikta procentos no mērījuma vērtības un pēdējā cipara vienībās.

Frekvences mērīšana

Diapazons	Izšķirtspēja
99,99 Hz	0,01 Hz
999,9 Hz	0,1 Hz
5,000 kHz	0,001 kHz

Frekvences mērīšanas precizitāte – ±(0,1 % + 5), ja frekvence ir 40 Hz–5 kHz un mērāmās strāvas amplitūda ir 600 µA–60 A.

Harmoniku mērīšanas precizitāte

Harmoniku kārta	Izšķirtspēja	Precizitāte
1–6	0,1 %	±(3,5 % + 10)
7–8	0,1 %	±(4,5 % + 10)
9–10	0,1 %	±(5 % + 10)
11–15	0,1 %	±(7 % + 10)
16–20	0,1 %	±(10 % + 10)

Norādītā harmoniku precizitāte attiecas uz pamatfrekvenci 40–60 Hz, pamatfrekvences strāvu vismaz 1 mA un analizējamo harmoniku frekvencēm līdz 1,2 kHz.

Konstrukcija un vadība

Ierīce aprīkota ar mērknaiblēm ar 40 mm atvērumu, aizsargbarjeru rokai un vadītāja centrēšanas atzīmi. Vadības pogas nodrošina piekļuvi HOLD, MAX/MIN, LPF, HARM un Bluetooth funkcijām.

Divkāršais LCD displejs rāda galveno mērījuma rezultātu un papildu informāciju. Displeja apgaismojums un iebūvētais lukturītis atvieglo darbu nepietiekama apgaismojuma apstākļos.

Svarīgi lietošanas un drošības norādījumi

• Nepārsniedziet 60 A RMS mērāmo strāvu un CAT III 600 V mērīšanas kategorijas robežas.
• Precīzam mērījumam novietojiet vadītāju mērknaibļu ģeometriskajā centrā un pilnībā aizveriet spailes. Vadītāja nobīde no centra var radīt papildu kļūdu līdz ±1 % no rādījuma.
• Norādītās strāvas mērīšanas precizitātes nosacījumi attiecas uz apkārtējās vides temperatūru 18–28 °C; ārpus šī diapazona rodas papildu temperatūras kļūda.
• Mērknaibles satur precīzu sensoru, tādēļ izvairieties no triecieniem un straujas spaiļu aizvēršanas.
• Nelietojiet bojātu vai mitru ierīci. Strādājot ar vadītājiem zem bīstama sprieguma, turiet roku aiz aizsargbarjeras.
• 1 µA izšķirtspēja nav minimālā strāva, kurai tiek garantēta mērījumu precizitāte.

Komplektācija

• UNI-T UT251C+ mērknaibles – 1 gab.
• AAA 1,5 V baterijas – 3 gab.
• Pārnēsāšanas soma – 1 gab.
