Neizoliuotas gyslos antgalis WAGO 216-108, 6 mm² / AWG 10, 12 mm, alavuotas

Neizoliuotas gyslos antgalis WAGO 216-108, 6 mm² / AWG 10, 12 mm, alavuotas

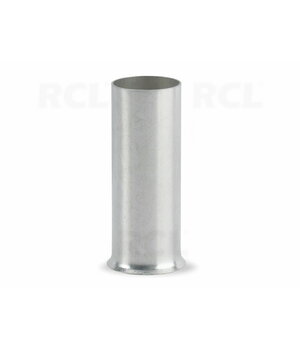

WAGO 216-108 – neizoliuotas užspaudžiamas gyslos antgalis, skirtas 6 mm² arba AWG 10 laidininko galui. 12 mm ilgio elektrochemiškai alavuota įvorė padeda paruošti laidininko galą prijungimui prie tinkamų gnybtų ar kitų elektros jungčių. Antgalis yra be plastikinės izoliacinės apykaklės, todėl prieš naudojimą būtina patikrinti jo ir konkrečios jungties mechaninį suderinamumą.

Pagrindiniai parametrai:
6 mm² / AWG 10 • 12 mm • neizoliuotas • D 4,7 mm / D2 3,5 mm • elektrochemiškai alavuotas

Pagrindiniai privalumai

• Skirtas 6 mm² / AWG 10 laidininkui – antgalio dydis aiškiai apibrėžtas, todėl galima parinkti jį pagal naudojamos gyslos skerspjūvį.
• 12 mm ilgio įvorė – atitinka gamintojo nurodytą 12 mm laidininko nuizoliavimo ilgį.
• Neizoliuota konstrukcija – antgalis neturi plastikinės apykaklės, todėl išlieka kompaktiškas.
• Elektrochemiškai alavuotas paviršius – WAGO šiam modeliui naudoja alavuotą metalinį paviršių.
• Tiksliai nurodyti išoriniai matmenys – 4,7 mm ir 3,5 mm skersmenys leidžia iš anksto įvertinti mechaninį suderinamumą su jungties įvadu.
• Skirtas užspaudžiamam sujungimui – tinkamai užspaustas antgalis suformuoja tvarkingą laidininko galą, tinkamą įvesti į suderinamą gnybtą.
• SPU pakuotė – 250 vnt. – patogu serijiniams elektros montavimo ir skydų surinkimo darbams.

Naudojimas ir paskirtis

WAGO 216-108 skirtas 6 mm² / AWG 10 laidininko galui paruošti prieš prijungiant jį prie antgalius priimančių elektros gnybtų ar kitų suderinamų jungčių.

Antgalis užmaunamas ant tinkamai nuizoliuoto laidininko galo ir užspaudžiamas 6 mm² antgaliams pritaikytu presavimo įrankiu. Jis tinka elektros instaliacijos, valdymo spintų, skirstomųjų skydų, įrangos surinkimo ir panašiems laidų paruošimo darbams, kai konkreti jungtis leidžia naudoti tokio dydžio antgalį.

Suderinamumas ir apribojimai

• Skirtas 6 mm² / AWG 10 laidininko galui.
• Antgalis yra neizoliuotas ir neturi plastikinės apykaklės.
• Gamintojo nurodytas laidininko nuizoliavimo ilgis – 12 mm.
• Prieš naudojimą būtina patikrinti, ar konkretaus gnybto laidininko įvadas priima antgalį, kurio išorinis skersmuo yra iki 4,7 mm.
• Negalima automatiškai manyti, kad gnybtas, priimantis 6 mm² neapdorotą laidininką, priims ir 6 mm² laidininką su antgaliu. Antgalis padidina bendrą laidininko galo skersmenį.
• Antgalio ilgis turi būti suderintas su konkrečios jungties nurodytu nuizoliavimo ilgiu.
• Užspaudimui turi būti naudojamas 6 mm² antgaliams tinkamas presavimo įrankis.

Techninės charakteristikos

Konstrukcija ir naudojimas

216-108 yra metalinė neizoliuota įvorė be plastikinės apykaklės. Laidininkas nuizoliuojamas 12 mm, įstatomas į antgalį ir užspaudžiamas tinkamu presavimo įrankiu.

Tinkamas užspaudimas yra svarbus tiek mechaniniam tvirtumui, tiek patikimam elektriniam kontaktui. WAGO rekomenduoja naudoti tokį presavimo būdą, kuris suformuoja sandarų ir patikimą užspaudimą.

Svarbios naudojimo ir saugos pastabos

• Naudokite tik tinkamo skerspjūvio – 6 mm² / AWG 10 – laidininkui.
• Laidininką nuizoliuokite pagal gamintojo nurodytą 12 mm ilgį.
• Naudokite tinkamą 6 mm² antgalių presavimo įrankį.
• Prieš montuodami patikrinkite konkretaus gnybto leistiną laidininko su antgaliu skerspjūvį ir įvado matmenis.
• Antgalio naudojimas savaime nereiškia suderinamumo su visais WAGO ar kitų gamintojų gnybtais, skirtais 6 mm² laidininkams.
