Neizolēts vada gala uzgalis WAGO 216-108, 6 mm² / AWG 10, 12 mm, alvots

Neizolēts vada gala uzgalis WAGO 216-108, 6 mm² / AWG 10, 12 mm, alvots

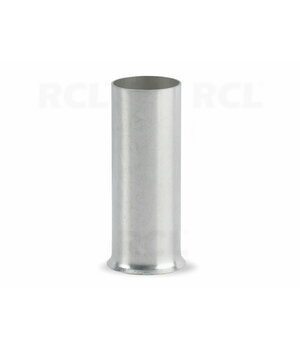

WAGO 216-108 ir neizolēts presējams vada gala uzgalis, kas paredzēts 6 mm² / AWG 10 vadītājam. 12 mm garā elektrolītiski alvotā uzmava paredzēta vadītāja gala sagatavošanai ievietošanai saderīgās elektriskajās spailēs un savienojumos. Uzgalim nav plastmasas izolācijas apkakles, tādēļ pirms montāžas jāpārbauda mehāniskā saderība ar konkrēto spaili.

Galvenie parametri:
6 mm² / AWG 10 • 12 mm • neizolēts • D 4,7 mm / D2 3,5 mm • elektrolītiski alvots

Galvenās priekšrocības

• Paredzēts 6 mm² / AWG 10 vadītājam – precīzi noteikts izmērs ļauj izvēlēties uzgali atbilstoši vadītāja šķērsgriezumam.
• 12 mm uzmavas garums – atbilst ražotāja norādītajam 12 mm izolācijas noņemšanas garumam.
• Neizolēta konstrukcija – nav plastmasas apkakles, tāpēc uzgalis ir kompakts.
• Elektrolītiski alvota virsma – WAGO šim modelim norāda alvotu virsmas pārklājumu.
• Precīzi norādīti ārējie izmēri – 4,7 mm un 3,5 mm diametri palīdz pārbaudīt mehānisko saderību ar spailes ievadu.
• Paredzēts presēšanai – pareizi nopresēts uzgalis izveido kārtīgu vadītāja galu ievietošanai saderīgā spailē.
• SPU 250 gab. – piemērots sērijveida elektroinstalācijas un sadalņu montāžas darbiem.

Lietošana un pielietojums

WAGO 216-108 paredzēts 6 mm² / AWG 10 vadītāja gala sagatavošanai pirms pievienošanas elektriskajām spailēm vai citiem savienojumiem, kuri paredzēti vada gala uzgaļu izmantošanai.

Vadītājam noņem izolāciju noteiktajā garumā, ievieto to uzgalī un nopresē ar 6 mm² uzgaļiem piemērotu presēšanas instrumentu. Uzgalis piemērots elektroinstalācijas, vadības skapju, sadalņu un iekārtu montāžas darbiem, ja konkrētā spaile pieļauj šāda izmēra uzgaļa izmantošanu.

Saderība un ierobežojumi

• Paredzēts 6 mm² / AWG 10 vadītājam.
• Uzgalis ir neizolēts un bez plastmasas apkakles.
• Ražotāja norādītais izolācijas noņemšanas garums – 12 mm.
• Pirms uzstādīšanas jāpārbauda, vai spailes vadītāja ievads pieņem uzgali ar ārējo diametru līdz 4,7 mm.
• Nedrīkst automātiski pieņemt, ka spaile, kas paredzēta neapstrādātam 6 mm² vadītājam, pieņems arī 6 mm² vadītāju ar uzgali. Uzgalis palielina vadītāja gala ārējo izmēru.
• Uzgaļa garumam jāatbilst konkrētajai spailei norādītajam izolācijas noņemšanas garumam.
• Presēšanai jāizmanto 6 mm² uzgaļiem piemērots instruments.

Tehniskie parametri

Konstrukcija un montāža

WAGO 216-108 ir neizolēta metāla uzmava bez plastmasas apkakles. Vadītājam noņem 12 mm izolācijas, ievieto to uzgalī un nopresē ar piemērotu presēšanas instrumentu.

Pareiza presēšana ir būtiska gan mehāniskajai noturībai, gan drošam elektriskajam kontaktam. WAGO iesaka izmantot presēšanas metodi, kas nodrošina uzticamu un gāznecaurlaidīgu presējumu.

Svarīgas lietošanas piezīmes

• Izmantojiet tikai 6 mm² / AWG 10 vadītājam.
• Noņemiet izolāciju ražotāja norādītajā 12 mm garumā.
• Izmantojiet 6 mm² uzgaļiem piemērotu presēšanas instrumentu.
• Pirms uzstādīšanas pārbaudiet konkrētās spailes pieļaujamo vadītāja ar uzgali izmēru un ievada izmērus.
• Šī uzgaļa izmantošana automātiski nenozīmē saderību ar visām WAGO vai citu ražotāju spailēm, kas paredzētas 6 mm² neapstrādātiem vadītājiem.
