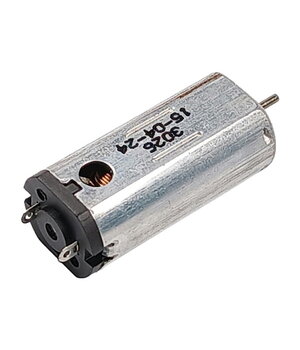

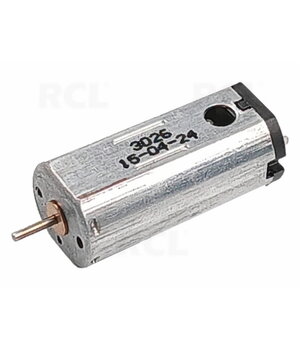

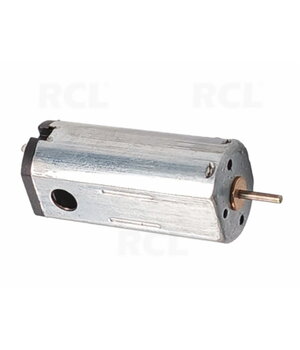

Щёточный двигатель постоянного тока N50, 1–3.7В, 27500 об/мин, 26мм

Щёточный двигатель постоянного тока N50, 1–3,7 В, 27 500 об/мин, 26 мм

N50 — компактный щёточный двигатель постоянного тока, предназначенный для небольших моделей, робототехники, электронных устройств и DIY-проектов. При напряжении питания 3,7 В двигатель развивает скорость около 27 500 об/мин, поэтому подходит для небольших механизмов, где важны компактные размеры и высокая частота вращения. Вал диаметром 1 мм позволяет использовать совместимые миниатюрные шестерни, муфты, колёса и другие элементы привода.

Основные параметры:
1–3,7 В DC • 27 500 об/мин при 3,7 В • <600 мА без нагрузки при 3,7 В • до 4 А • 26 × 12 × 10 мм • вал Ø1 мм

Основные преимущества

• Высокая скорость вращения — около 27 500 об/мин при напряжении 3,7 В.
• Компактные размеры — корпус 26 × 12 × 10 мм удобен для небольших моделей, роботов и конструкций с ограниченным пространством.
• Низковольтное питание — двигатель предназначен для низковольтных систем постоянного тока.
• Вал диаметром 1 мм — подходит для совместимых небольших шестерён, муфт, колёс, крыльчаток и других элементов привода.
• Простая щёточная конструкция — для работы не требуется электронная коммутация, необходимая бесщёточным двигателям.
• Реверс направления вращения — изменение полярности питания изменяет направление вращения вала.
• Возможность регулировки скорости — обороты можно регулировать подходящим PWM-регулятором или драйвером щёточного DC-двигателя.

Назначение и применение

Двигатель подходит для лёгких маломощных механизмов, например:

• небольших RC-моделей и самодельных транспортных средств;
• учебных и экспериментальных роботов;
• небольших колёсных механизмов;
• миниатюрных вентиляторов и крыльчаток;
• игрушек;
• прототипов и DIY-проектов;
• других компактных высокооборотных механизмов.

Встроенного редуктора двигатель не имеет, поэтому он прежде всего предназначен для систем, где требуется высокая скорость вращения. Если необходим высокий крутящий момент при низких оборотах, следует использовать соответствующую механическую передачу или редуктор.

Совместимость и ограничения

Перед установкой необходимо проверить механические размеры. Габариты корпуса двигателя составляют 26 × 12 × 10 мм, диаметр вала — 1 мм, длина вала — 5 мм.

Источник питания и драйвер необходимо выбирать с учётом не только рабочего напряжения, но и повышенного потребления тока при запуске двигателя или увеличении механической нагрузки.

Двигатель:

• не имеет встроенного редуктора;
• не имеет встроенного регулятора скорости;
• не является шаговым или бесщёточным двигателем;
• при большой прямой механической нагрузке может не обеспечивать необходимый крутящий момент.

Технические характеристики

Параметр	Значение
Тип двигателя	Щёточный двигатель постоянного тока
Модель / типоразмер	N50
Напряжение питания	1–3,7 В DC
Скорость вращения	27 500 об/мин при 3,7 В
Ток холостого хода	<600 мА при 3,7 В
Указанный максимальный ток	4 А
Размеры корпуса	26 × 12 × 10 мм
Диаметр вала	1 мм
Длина вала	5 мм
Редуктор	Нет

Конструкция и управление

N50 представляет собой стандартный щёточный двигатель постоянного тока с двумя электрическими выводами. Для изменения направления вращения достаточно изменить полярность питания. Для регулировки скорости можно использовать PWM-регулятор, предназначенный для небольших щёточных DC-двигателей.

Важные указания по эксплуатации и безопасности

• Не превышайте допустимые для проекта параметры питания и предусмотрите достаточный запас по току источника питания.
• Не допускайте длительной работы двигателя с заблокированным валом — ток резко возрастает, что может привести к перегреву двигателя.
• Устанавливайте шестерни, муфты и другие элементы на вал диаметром 1 мм без чрезмерного усилия.
• Для щёточных двигателей характерны естественный износ щёток и возникновение электрических помех; в чувствительных электронных системах может потребоваться дополнительное подавление помех.

Комплектация

• Щёточный двигатель постоянного тока N50 — 1 шт.
