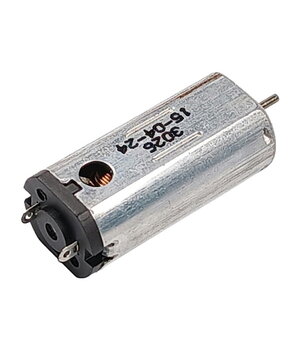

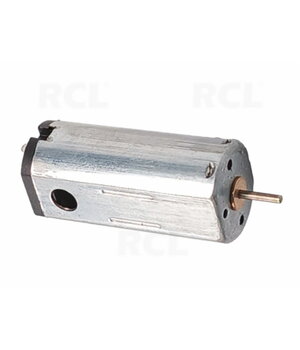

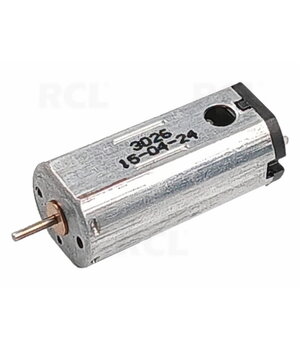

N50 kolektora līdzstrāvas motors, 1–3.7V, 27500 apgr./min, 26mm

N50 kolektora līdzstrāvas motors, 1–3,7 V, 27 500 apgr./min, 26 mm

N50 ir kompakts kolektora līdzstrāvas motors, kas paredzēts nelieliem modeļiem, robotikas, elektronikas un DIY projektiem. Pie 3,7 V barošanas sprieguma motors sasniedz aptuveni 27 500 apgr./min, tāpēc tas ir piemērots nelieliem mehānismiem, kuros svarīgi ir kompakti izmēri un liels rotācijas ātrums. 1 mm diametra vārpstu var izmantot ar saderīgiem nelieliem zobratiem, savienojumiem, riteņiem un citiem piedziņas elementiem.

Galvenie parametri:
1–3,7 V DC • 27 500 apgr./min pie 3,7 V • <600 mA tukšgaitā pie 3,7 V • līdz 4 A • 26 × 12 × 10 mm • vārpsta Ø1 mm

Galvenās priekšrocības

• Liels rotācijas ātrums – aptuveni 27 500 apgr./min pie 3,7 V, piemērots viegliem ātrgaitas mehānismiem.
• Kompakti izmēri – 26 × 12 × 10 mm korpuss ļauj motoru izmantot nelielos modeļos, robotos un ierīcēs ar ierobežotu vietu.
• Zems barošanas spriegums – paredzēts zemsprieguma līdzstrāvas sistēmām.
• 1 mm vārpsta – piemērota saderīgiem nelieliem zobratiem, savienojumiem, riteņiem, lāpstiņriteņiem un citiem piedziņas elementiem.
• Vienkārša kolektora konstrukcija – darbībai nav nepieciešama elektroniskā komutācija, kas raksturīga bezsuku motoriem.
• Maināms rotācijas virziens – mainot barošanas polaritāti, mainās arī vārpstas rotācijas virziens.
• Ātruma regulēšanas iespēja – nepieciešamības gadījumā apgriezienus var regulēt ar piemērotu PWM regulatoru vai kolektora DC motora draiveri.

Lietošana un pielietojums

Motors ir piemērots viegliem mazjaudas mehānismiem, piemēram:

• nelieliem RC un pašbūvētiem modeļiem;
• izglītojošiem un eksperimentāliem robotiem;
• maziem riteņu mehānismiem;
• mini ventilatoriem un lāpstiņriteņiem;
• rotaļlietām;
• prototipiem un DIY elektronikas projektiem;
• citiem kompaktiem ātrgaitas mehānismiem.

Motoram nav iebūvēta reduktora, tādēļ tas galvenokārt paredzēts lietojumiem, kuros nepieciešams liels rotācijas ātrums. Ja nepieciešams liels griezes moments pie maziem apgriezieniem, jāizmanto piemērota mehāniskā transmisija vai reduktors.

Savietojamība un ierobežojumi

Pirms uzstādīšanas jāpārbauda mehāniskā savietojamība. Motora korpusa izmēri ir 26 × 12 × 10 mm, vārpstas diametrs – 1 mm, bet vārpstas garums – 5 mm.

Barošanas avots un motora draiveris jāizvēlas, ņemot vērā ne tikai darba spriegumu, bet arī palielinātu strāvas patēriņu motora palaišanas vai mehāniskas slodzes laikā.

Motoram:

• nav iebūvēta reduktora;
• nav iebūvēta ātruma regulatora;
• tas nav soļu vai bezsuku motors;
• pie lielas tiešās mehāniskās slodzes var nepietikt griezes momenta.

Tehniskie parametri

Konstrukcija un vadība

N50 ir standarta kolektora līdzstrāvas motors ar diviem elektriskajiem izvadiem. Mainot barošanas polaritāti, tiek mainīts rotācijas virziens. Ja nepieciešama ātruma regulēšana, var izmantot nelieliem kolektora DC motoriem paredzētu PWM regulatoru.

Svarīgas lietošanas un drošības piezīmes

• Nepārsniedziet konkrētajam projektam piemērotos barošanas parametrus un nodrošiniet pietiekamu barošanas avota strāvas rezervi.
• Neļaujiet motoram ilgstoši darboties ar bloķētu vārpstu, jo šādā režīmā būtiski palielinās strāva un motors var pārkarst.
• Zobratus, savienojumus un citus elementus uz 1 mm vārpstas uzstādiet bez pārmērīga mehāniska spēka.
• Kolektora motoriem ekspluatācijas laikā dabiski nolietojas sukas un var rasties elektriskie traucējumi; jutīgās elektroniskās sistēmās var būt nepieciešama papildu traucējumu slāpēšana.

Komplektācija

• N50 kolektora līdzstrāvas motors – 1 gab.
