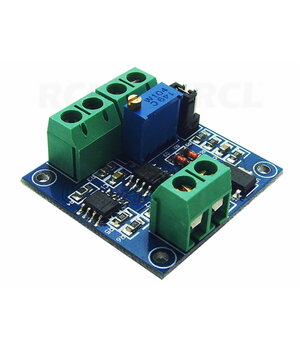

PWM kontrolieris modulis 0-10V, 0-100%
Kods ABREG023- Svars bruto 10.00g
E-veikala cena: 3,70 €
| Daudzums: | 3+ | 5+ |
| Cena: | 3,22 | 2,35 |
Min. pasūtījums: 1 Daudzums iepakojumā: 1
Daudzums
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (2) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (1) | |
Apraksts
Šis modulis pārveido analogu spriegumu 0–10 V uz PWM (impulsa platuma modulācijas) signālu.
Tehniskie parametri
- Darba spriegums: 5–12 V DC
- PWM frekvence: aptuveni 50 kHz
- PWM amplitūda: 5 V (loģiskais līmenis)
- Ieejas sprieguma diapazons (izvēlējams): 0–5 V / 0–10 V (izvēlējams ar džemperi)
- Pārveidošanas raksturlielums: 0–100 % PWM darba cikls 0–pilna mēroga ieejai
Pielaide (linearitāte / pastiprinājums): 1–3 %Savienojumi
VCC – +5…12 V DC darba barošana (plates barošanas ieeja)
- GND – 0 V barošanas atgriešanās 5…12 V
- VIN – 0…10 V analogā ievade (konvertēta uz PWM)
- GND – analogā ieejas atgriešanās (0…10 V)
- PWM – PWM izeja (5 V amplitūda)
- GND – PWM izejas atgriešanāsLietošana

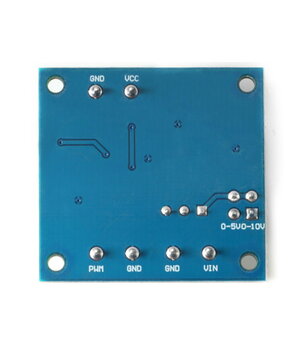

Pievienojiet barošanas avotu VCC (+) un GND (–). Neapgrieziet polaritāti, pretējā gadījumā var tikt bojāta platforma un pievienotās ierīces.Pievienojiet regulējamu analogā spriegumu VIN terminālam.Izvēlieties vēlamo ieejas diapazonu (0–5 V vai 0–10 V), izmantojot džemperi, kā norādīts uz PCB aizmugures. Rūpnīcas noklusējuma iestatījums ir 0–5 V.PWM izeja ir PWM signāls, kura darba cikls mainās proporcionāli ieejas spriegumam.Precizitāti var precīzi noregulēt, izmantojot plātnes potenciometru.
