Optokoplera izolācijas plate, PC817 4 kanāli, 3,6–30 V

🛡️ 4 kanālu PC817 optokoplera izolācijas plate, kas paredzēta galvaniskai izolācijai un sprieguma līmeņa saskarnes nodrošināšanai starp vadības pusi (MCU/PLC/IoT) un augstāka sprieguma/troksnīgāku slodzes pusi. Tā palīdz aizsargāt jutīgu loģiku, uzlabo trokšņu imunitāti un nodrošina drošu ārējo vadības posmu (MOSFET, jaudas tranzistori, releju vadības ierīces utt.) kontroli.

🔍 Kādam nolūkam to izmanto (bieži lietošanas gadījumi)* Galvaniskā izolācija starp 3,3 V / 5 V loģiku un līdz 24–30 V vadības ķēdēm. * Trokšņu/EMI samazināšana, pārslēdzot induktīvās slodzes (releji, motori) ar ārējiem draiveriem. * PLC 24 V saskarne ar mikrokontrollera sprieguma līmeņiem. * Izolēta sensora līmeņa konversija (piemēram, 12 V sensora izeja uz 5 V sistēmu). * Izejas loģikas izvēle (augsta līmeņa / pull-up pret zema līmeņa / pull-down) izmantojot iebūvētu džemperi.--------------------

⭐ Galvenās funkcijas* 🔌 4 neatkarīgi kanāli (viens PC817 uz kanālu). * ⚡ Dzinēja (ieejas) signāla spriegums: 3,6–24 V. * ⚙️ Izejas puses sprieguma diapazons: 3,6–30 V. * 🔁 Impulsa signāla ierobežojums: ieteicams < 4 kHz (augstāka frekvence var nedarboties uzticami). * 🎚️ Ar džemperi izvēlējamais izejas tips: “augsts potenciāls” (pull‑up) vai “pull‑down / zems izejas signāls”. * 🧩 Ieejas puse dala GND, bet izejas kanāli ir elektriski neatkarīgi, ļaujot vienlaikus izmantot vairākus izejas spriegumus (plates robežās).--------------------

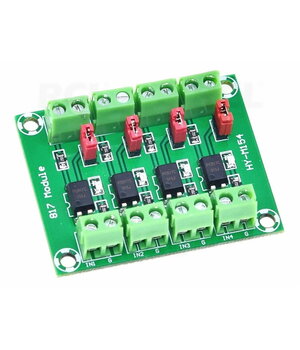

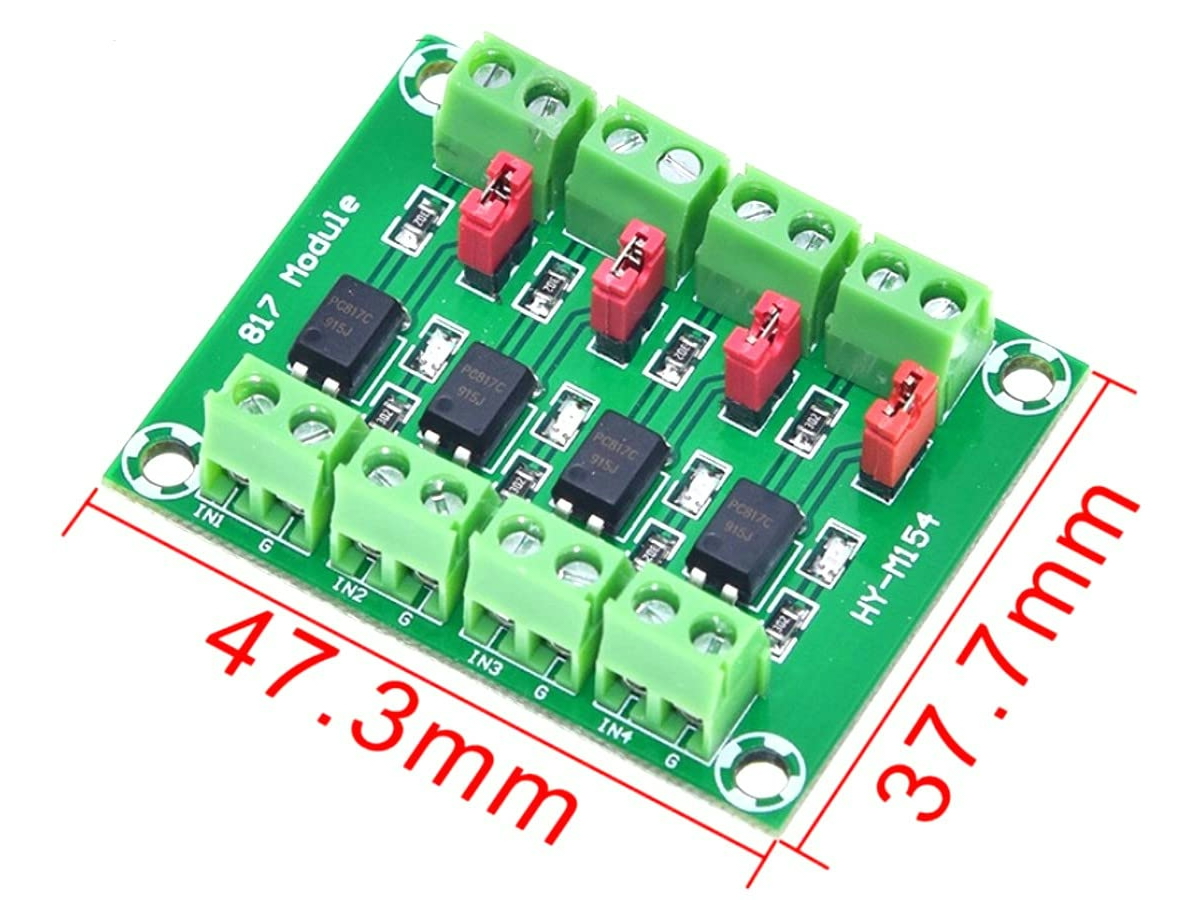

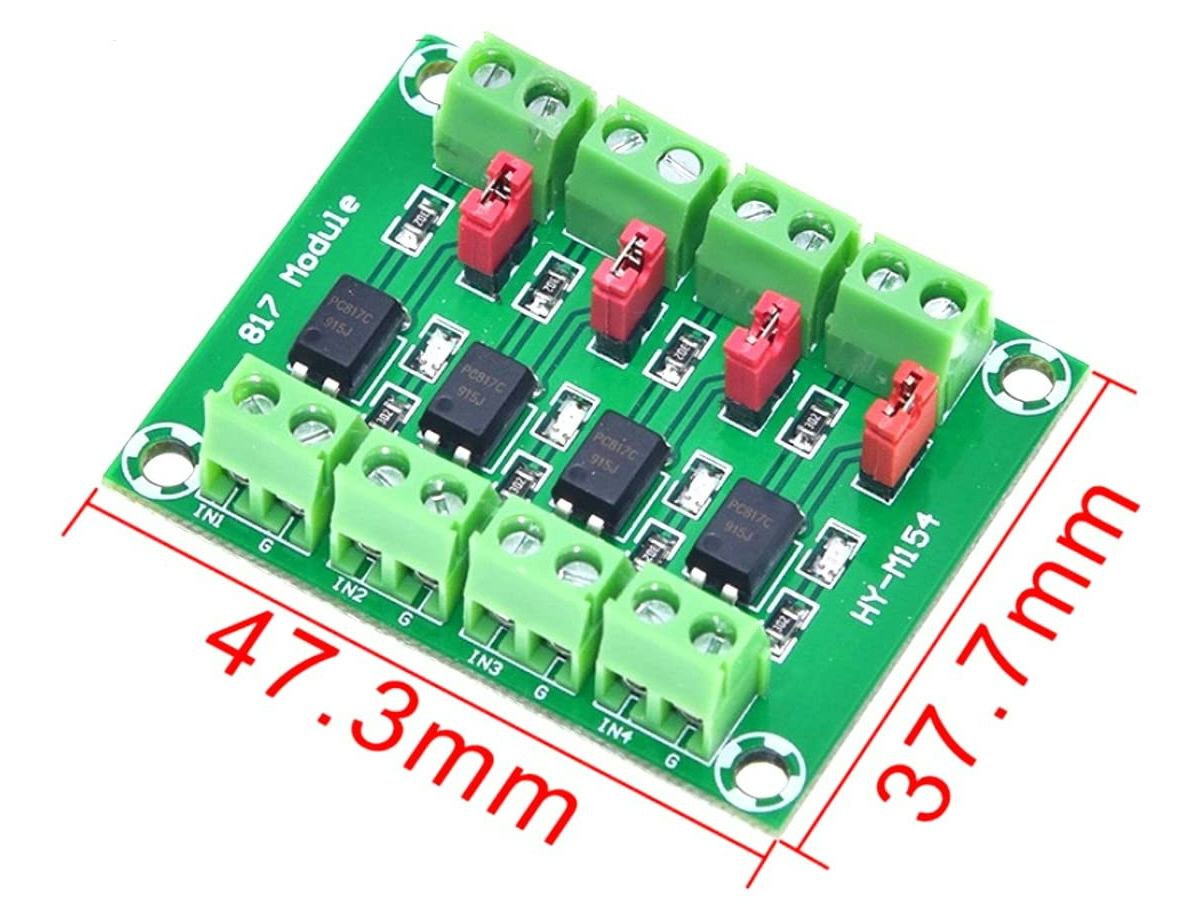

🧾 Tehniskie parametri| Parametrs | Vērtība | |---|---| | Optokopleri | PC817 × 4 (viens uz kanālu) | | Kanālu skaits | 4 | | Dzinēja (ieejas) signāla spriegums | 3,6–24 V | | Izejas puses sprieguma diapazons | 3,6–30 V | | Maksimālais izejas strāvas stiprums | līdz 10 mA (atkarībā no slodzes; kopējā jauda ir ierobežota) | | Impulsu frekvence | ieteicams < 4 kHz | | Izejas loģikas izvēle | džemperis: pull-up (augsts) vai pull-down (zems) | | Plates izmērs | apmēram 48 × 38 mm | | Montāžas caurumu attālums | garā mala ~ 42 mm, īsā mala ~ 32 mm |

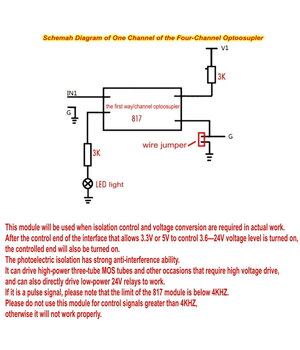

📌 Termināli / vadu savienojumi (vispārīgs apraksts)> Precīzas silkscreen uzlīmes var atšķirties atkarībā no partijas, bet koncepcija parasti ir šāda:

Ieejas puse (vadība)* GND (kopīgs) – kopīga zemējuma ieejas puse * IN1…IN4 – vadības signāli (3,6–24 V)Izejas puse (izolēta / kontrolēta)* OUT1…OUT4 – izejas kanāli (līdz 3,6–30 V; strāva ir ierobežota) * Džempera iestatījums nosaka * , vai izeja darbojas kā: * augsta līmeņa (pull-up) izeja vai * zema līmeņa (pull-down) izeja.--------------------

⚠️ Piezīmes par drošu darbību* 🧪 Impulsu signālu gadījumā frekvenci uzturiet zem ~4 kHz. * 🔥 10 mA ierobežojums nozīmē, ka plate ir paredzēta galvenokārt signālu pārraidei / ārējo posmu vadībai, nevis tiešai slodžu barošanai. * 🛠️ Lielākas jaudas slodzēm izmantojiet OUT kā vadības signālu ārējam MOSFET/tranzistora/releja draiverim, saglabājot izolāciju.--------------------
