OPTRONO modulis 4 kanalai, PC817, 3.6-30V

🛡️ 4 kanalų optoizoliacinė (fotoelektrinė) sąsaja su PC817 optokopleriais, skirta signalų galvaniniam atskyrimui ir įtampos lygių suderinimui tarp valdymo (MCU/PLC/IoT) ir valdomosios grandinės. Modulis ypač naudingas, kai reikia sumažinti trikdžių įtaką, apsaugoti mikrovaldiklį nuo aukštesnių įtampų ir atskirti „triukšmingą“ apkrovos pusę (pvz., relių, MOSFET, triakų tvarkyklių) nuo valdymo pusės.

---

🔍 Paskirtis ir tipiniai panaudojimo scenarijai

• Galvaninis atskyrimas tarp 3.3 V / 5 V logikos ir iki 24–30 V valdymo grandinių.
• Triukšmų (EMI) mažinimas valdant relių rites, variklius, indukcines apkrovas per išorinius tranzistorius / MOSFET.
• PLC 24 V įėjimų/išėjimų suderinimas su mikrovaldiklių lygiais.
• Aukštesnės įtampos jutiklių išėjimų (pvz., 12 V) atskyrimas ir suderinimas su 5 V sistemomis.
• Signalo invertavimas / logikos parinkimas (aukšto lygio arba „pull-down“ tipo išėjimas) naudojant šuntuojantį džemperį.

---

⭐ Pagrindinės savybės

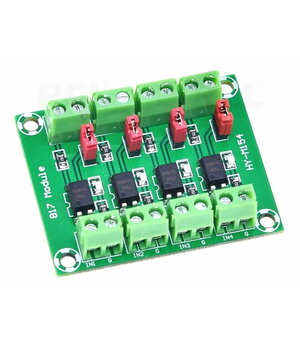

• 🔌 4 nepriklausomi kanalai (kiekvienas su atskiru optokopleriu PC817).
• ⚡ Valdymo (įėjimo/drive) signalo įtampa: 3.6–24 V.
• ⚙️ Išėjimo pusės (output) įtampa: 3.6–30 V.
• 🔁 Impulsų dažnio ribojimas: rekomenduojama iki < 4 kHz (greitesniems signalams šis modulis gali neveikti stabiliai).
• 🎚️ Džemperiu pasirenkamas išėjimo tipas: „aukšto potencialo“ (pull-up) arba „žemo“ (pull-down) logika.
• 🧩 Bendras įėjimo GND, o išėjimų pusės kanalai elektriškai nepriklausomi (naudinga skirtingoms įtampoms vienu metu).

---

🧾 Techniniai parametrai

Parametras	Reikšmė
Optokopleriai	PC817, 4 vnt. (po 1 kiekvienam kanalui)
Kanalų skaičius	4
Įėjimo (Drive) signalo įtampa	3.6–24 V
Išėjimo pusės įtampa	3.6–30 V
Maks. išėjimo srovė	iki 10 mA (priklauso nuo apkrovos; bendra galia ribota)
Impulsų dažnis	rekomenduojama < 4 kHz
Išėjimo logikos parinkimas	džemperiu: pull-up (High) arba pull-down (Low)

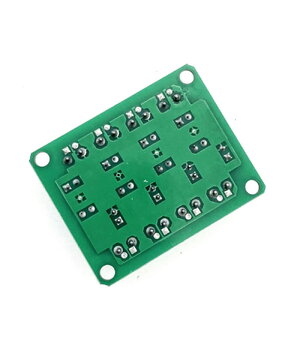

Plokštės matmenys	apie 48 × 38 mm
Tvirtinimo skylių atstumai	ilgoji pusė ~ 42 mm, trumpoji ~ 32 mm

---

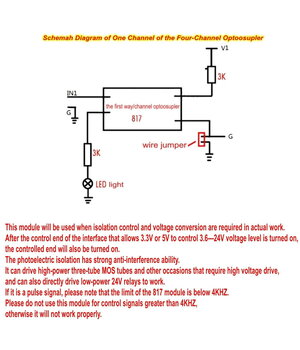

📌 Gnybtai ir jungimas (bendras principas)

Tikslūs žymėjimai ant plokštės gali nežymiai skirtis priklausomai nuo partijos, tačiau principas dažniausiai toks:

Įėjimo pusė (valdymas)

• GND (bendras) – bendra įėjimų pusės žemė
• IN1…IN4 – valdymo signalai (3.6–24 V)

Išėjimo pusė (izoliuota / valdoma)

• OUT1…OUT4 – išėjimo kanalai (iki 3.6–30 V, srovė ribota)
• Priklausomai nuo džemperio padėties išėjimas gali veikti kaip:
  • aukšto lygio (pull-up) išėjimas, arba
  • žemo lygio (pull-down) išėjimas.

---

⚠️ Pastabos (kad veiktų patikimai)

• 🧪 Jei valdote impulsinį signalą, laikykitės dažnio rekomendacijos < 4 kHz.
• 🔥 10 mA riba reiškia, kad modulis labiau tinka signalo perdavimui / tvarkymui, o ne tiesioginiam didelių apkrovų maitinimui.
• 🛠️ Didelėms apkrovoms naudokite išėjimą kaip valdymo signalą išoriniam tranzistoriui/MOSFET/relės moduliui, išlaikant izoliaciją.

---
