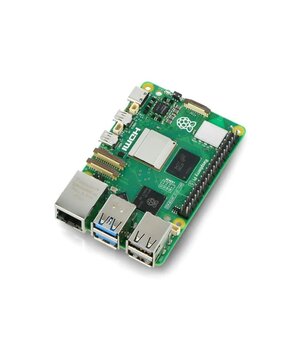

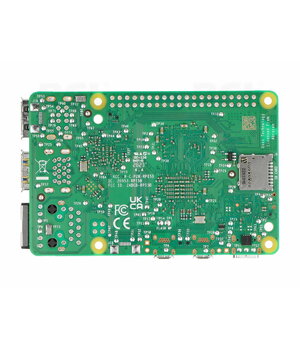

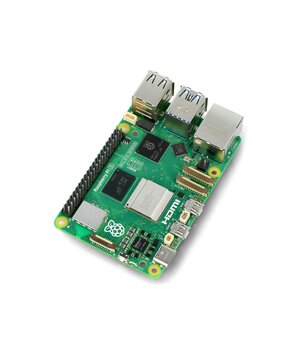

Raspberry Pi 5 1GB, Cortex-A76 2,4 GHz, Wi-Fi 5, PCIe 2.0 datora modulis

Vienplates dators Raspberry Pi 5 1GB, Cortex-A76 2,4 GHz, Wi-Fi 5, PCIe 2.0

Raspberry Pi 5 1GB ir kompakts vienplates dators ar četrkodolu 64 bitu Broadcom BCM2712 Arm Cortex-A76 procesoru, 1GB LPDDR4X-4267 operatīvo atmiņu un plašu ievades/izvades saskarņu klāstu. Tas ir piemērots programmēšanai, apmācībai, elektronikas un automatizācijas projektiem, viegliem serveriem, multivides sistēmām un iegultām lietojumprogrammām. 1GB versija saglabā Raspberry Pi 5 procesora, grafikas un I/O iespējas, taču galvenokārt paredzēta uzdevumiem ar nelielām operatīvās atmiņas prasībām.

Galvenie parametri:
BCM2712 • 4 × Cortex-A76 @ 2,4 GHz • 1GB LPDDR4X-4267 • Wi-Fi 5 • Gigabit Ethernet • 2 × micro-HDMI 4Kp60 • PCIe 2.0 x1

Galvenās priekšrocības

• Četrkodolu 64 bitu Arm Cortex-A76 procesors – Broadcom BCM2712 darbojas ar 2,4 GHz frekvenci un ietver 512KB L2 kešatmiņas katram kodolam un 2MB koplietotas L3 kešatmiņas.

• 1GB LPDDR4X-4267 SDRAM – Raspberry Pi 5 konfigurācija projektiem, kuriem nav nepieciešams liels RAM apjoms. Procesors un galvenās I/O iespējas saglabājas tādas pašas kā Raspberry Pi 5 versijām ar lielāku atmiņu.

• VideoCore VII grafiskais procesors – atbalsta OpenGL ES 3.1 un Vulkan 1.3, nodrošinot aparatūras grafikas paātrinājumu lietotāja saskarnēm un multivides lietojumprogrammām.

• Divu 4Kp60 displeju atbalsts – divas micro-HDMI pieslēgvietas ļauj vienlaikus izmantot līdz diviem 4K displejiem ar atsvaidzes intensitāti līdz 60 Hz. Tiek atbalstīts HDR un aparatūras HEVC 4Kp60 dekodētājs.

• Ātras USB saskarnes – pieejamas 2 × USB 3.0 un 2 × USB 2.0 pieslēgvietas. Abas USB 3.0 pieslēgvietas atbalsta vienlaicīgu darbību ar ātrumu līdz 5 Gb/s.

• Integrēts Wi-Fi un Bluetooth – divjoslu 2,4/5 GHz 802.11ac Wi-Fi 5 un Bluetooth 5.0 ar Bluetooth Low Energy nodrošina tīkla un bezvadu perifērijas savienojumus bez papildu adapteriem.

• Gigabit Ethernet un PoE+ iespēja – RJ45 pieslēgvieta nodrošina vadu tīkla savienojumu līdz 1 Gb/s. PoE+ barošanai nepieciešama atsevišķa saderīga PoE+ HAT plate.

• PCIe 2.0 x1 paplašinājums – atsevišķā PCI Express saskarne ļauj pieslēgt NVMe SSD un citas PCIe ierīces, izmantojot Raspberry Pi M.2 HAT+ vai citu piemērotu adapteri.

• Divas universālas MIPI kameras/displeja saskarnes – divus 4 joslu MIPI raiduztvērējus var izmantot CSI-2 kamerām vai DSI displejiem.

• RTC un fiziska barošanas poga – integrēto reāllaika pulksteni var uzturēt ārēja baterija, bet fiziskā barošanas poga atvieglo sistēmas ieslēgšanu un izslēgšanu.

Lietošana un pielietojums

Raspberry Pi 5 1GB ir piemērots:

• Linux un programmēšanas apguvei;
• elektronikas, GPIO un automatizācijas projektiem;
• mājas automatizācijas un IoT kontrolieriem;
• viegliem tīkla serveriem un pakalpojumiem;
• NAS vai multivides centra projektiem ar nelielām atmiņas prasībām;
• digitālās informācijas displejiem;
• robotikai un prototipēšanai;
• retro spēļu un multivides projektiem;
• sistēmām, kur nepieciešama Raspberry Pi 5 procesora veiktspēja, bet nav nepieciešami vairāki gigabaiti RAM.

1GB RAM konfigurācija galvenokārt paredzēta uzdevumiem ar nelielām atmiņas prasībām. Intensīvai darbvirsmas daudzuzdevumu darbībai, lielām izstrādes vidēm un citām atmiņas ietilpīgām programmām piemērotāks var būt Raspberry Pi 5 ar lielāku RAM apjomu.

Saderība un ierobežojumi

• Tiek atbalstītas aktuālās Raspberry Pi OS versijas, kas paredzētas Raspberry Pi 5. Raspberry Pi norāda, ka Trixie un iepriekšējā Bookworm versija ir saderīgas, bet versijas, kas vecākas par Bookworm, Raspberry Pi 5 netiek atbalstītas.
• Standarta datu nesējs ir microSD karte ar ātrā SDR104 režīma atbalstu.
• NVMe SSD var pieslēgt caur PCIe, taču nepieciešama atsevišķa M.2 HAT plate vai cits saderīgs adapteris.
• PCIe saskarne ir oficiāli sertificēta PCIe 2.0 darbībai. PCIe Gen 3 var aktivizēt programmatūrā, taču Raspberry Pi šo režīmu nesertificē un brīdina par iespējamu nestabilitāti.
• PoE+ izmantošanai nepieciešama atsevišķa PoE+ HAT plate.
• RTC darbībai pēc galvenās barošanas atslēgšanas nepieciešama ārēja RTC baterija.
• Raspberry Pi 5 izmanto mini 22 kontaktu, 0,5 mm soļa MIPI savienotājus, tādēļ dažām vecākām Raspberry Pi kamerām un displejiem nepieciešams atbilstošs Standard–Mini FFC kabelis.
• Raspberry Pi 4 korpuss nav saderīgs ar Raspberry Pi 5.
• Raspberry Pi 5 nav integrētas 3,5 mm analogās audio izejas. Audio var izmantot caur HDMI, Bluetooth, USB vai saderīgu audio HAT.
• USB-C savienotājs ir paredzēts barošanai un neatbalsta DisplayPort Alt Mode video izeju.
• Ilgstošai darbībai ar lielu procesora slodzi Raspberry Pi iesaka aktīvu dzesēšanu.

Tehniskie parametri

Konstrukcija un vadība

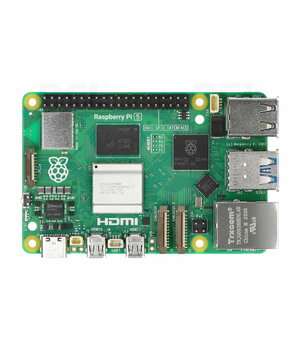

Raspberry Pi 5 saglabā standarta Raspberry Pi 40 kontaktu GPIO savienotāju, tomēr vairākas pieslēgvietas atšķiras no Raspberry Pi 4. Kamerām un DSI displejiem tiek izmantoti divi mazāki universāli 22 kontaktu MIPI savienotāji, savukārt PCIe perifērijai paredzēts atsevišķs FFC savienotājs.

RP1 I/O kontrolieris apkalpo ievērojamu daļu Raspberry Pi 5 perifērijas un nodrošina lielāku USB 3 datu caurlaidību. Uz plates ir arī fiziska barošanas poga, RTC baterijas savienotājs, atsevišķs UART atkļūdošanas savienotājs un četru kontaktu pieslēgvieta temperatūras regulētam ventilatoram.

Svarīgas lietošanas piezīmes

Ieteicams kvalitatīvs 5 V / 5 A USB-C barošanas avots. Raspberry Pi 5 var darboties arī ar 5 V / 3 A barošanas avotu, taču šādā gadījumā USB perifērijas ierīcēm pieejamā kopējā strāva tiek ierobežota līdz 600 mA.

Ilgstošas lielas procesora slodzes gadījumā Raspberry Pi iesaka Active Cooler vai citu piemērotu aktīvās dzesēšanas risinājumu. Pie paaugstinātas temperatūras procesors var automātiski samazināt darba frekvenci.

Pirms PCIe, MIPI vai citu iekšējo ierīču pievienošanas vai atvienošanas pilnībā atvienojiet plates barošanu.

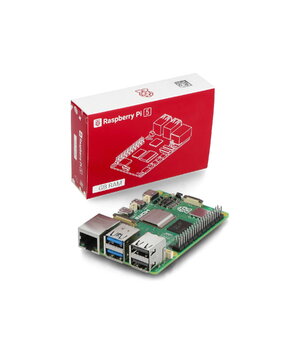

Komplektācija

• Raspberry Pi 5 1GB vienplates dators.
