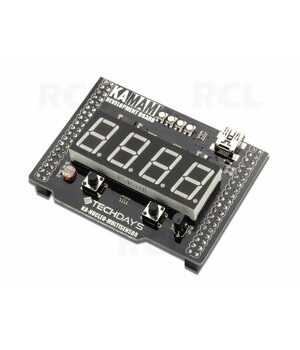

KAMAMI KA-Nucleo-Multisensor paplašinājuma plate STM32 Nucleo-64, LIS35DE, LPS25HB, DS18B20

KAMAMI KA-Nucleo-Multisensor vairāku sensoru paplašinājuma plate STM32 Nucleo-64, LIS35DE, LPS25HB, DS18B20

KAMAMI KA-Nucleo-Multisensor ir daudzfunkcionāla paplašinājuma plate, kas paredzēta saderīgām STM32 Nucleo-64 izstrādes platēm. Uz vienas plates ir integrēts LIS35DE trīs asu MEMS akselerometrs, LPS25HB absolūtā spiediena MEMS sensors, DS18B20 digitālais temperatūras sensors, fotorezistors, 4 ciparu 7 segmentu LED displejs, četras RGB gaismas diodes un divas lietotāja pogas. Modulis ir piemērots mācību, prototipēšanas un iegulto sistēmu projektiem, kuros nepieciešami vairāki sensori un vienkārša lietotāja saskarne.

Galvenie parametri:
STM32 Nucleo-64 • LIS35DE ±2 g / ±8 g • LPS25HB 260–1260 hPa • DS18B20 −55...+125 °C • SPI / I²C / 1-Wire

Galvenās priekšrocības

• Vairāki sensori uz vienas plates – vienā projektā iespējams iegūt paātrinājuma, atmosfēras spiediena, temperatūras un apkārtējā apgaismojuma informāciju.
• LIS35DE 3 asu MEMS akselerometrs – mēra paātrinājumu X, Y un Z asīs, nodrošina programmējami izvēlamu ±2 g vai ±8 g pilnas skalas diapazonu un atbalsta click un double-click noteikšanu.
• LPS25HB absolūtā spiediena sensors – 260–1260 hPa diapazons un 24 bitu spiediena izejas dati ir piemēroti barometriskiem un atmosfēras spiediena projektiem.
• Zems LPS25HB spiediena troksnis – izmantojot iebūvēto filtrēšanu, ražotājs norāda 0,01 hPa RMS spiediena troksni.
• DS18B20 digitālais temperatūras sensors – temperatūras diapazons no −55 °C līdz +125 °C un ±0,5 °C precizitāte diapazonā no −10 °C līdz +85 °C.
• 4 ciparu 7 segmentu LED displejs – četri cipari un četri decimālpunkti ļauj uz plates attēlot mērījumu rezultātus, skaitītāju vērtības un citu skaitlisku informāciju.
• Četras trīskrāsu RGB LED – piemērotas statusa, notikumu, robežvērtību un darbības režīmu indikācijai.
• Divas lietotāja pogas – nodrošina vienkāršu lokālu lietotāja ievadi.
• miniUSB savienotājs – datu līnijas savienotas ar STM32 PA11 un PA12 signāliem, ļaujot saderīgam STM32 mikrokontrollerim un programmatūrai realizēt USB sakarus.
• ST Morpho savienotāji – paredzēti savienošanai ar saderīgām STM32 Nucleo-64 platēm.

Lietošana un pielietojums

KA-Nucleo-Multisensor ir piemērots STM32 programmēšanas apguvei, sensoru saskarņu izpētei, iegulto sistēmu laboratorijas darbiem un prototipu izstrādei. To var izmantot vienkāršās meteoroloģiskās sistēmās, temperatūras un spiediena datu reģistrēšanā, kustības vai orientācijas noteikšanā, lietotāja saskarnēs ar LED indikāciju un praktiskiem SPI, I²C un 1-Wire kopņu eksperimentiem.

Šis produkts galvenokārt ir izstrādes un mācību modulis, nevis autonoms kalibrēts mērinstruments vai sertificēta rūpnieciska mērīšanas sistēma.

Savietojamība un ierobežojumi

• Paredzēts STM32 Nucleo-64 izstrādes platēm ar ST Morpho savienotājiem.
• Izmantotajai Nucleo-64 platei jānodrošina nepieciešamās SPI un I²C funkcijas šādos ST Morpho kontaktos:
  • MISO – 51;
  • MOSI – 53;
  • SCK – 69;
  • SDA – 56;
  • SCL – 63.
• KAMAMI kā saderīgu plašu piemērus norāda NUCLEO-F103RB un NUCLEO-F401RE.
• LIS35DE šajā modulī tiek izmantots ar SPI saskarni.
• LPS25HB šajā modulī tiek izmantots ar I²C saskarni.
• DS18B20 izmanto 1-Wire saskarni.
• miniUSB datu līnijas ir savienotas ar PA11 un PA12. Atsevišķs USB–UART pārveidotājs modulim nav norādīts, tāpēc USB darbība ir atkarīga no izvēlētā STM32 mikrokontrollera USB iespējām un programmatūras.
• Fotorezistoram ražotājs nenorāda kalibrētu apgaismojuma diapazonu, precizitāti vai vērtības luksos. Tādēļ tas ir paredzēts relatīvu apkārtējā apgaismojuma izmaiņu noteikšanai, nevis precīzai apgaismojuma mērīšanai.
• STM32 Nucleo-64 pamatplate komplektā nav iekļauta.

Tehniskie parametri

Konstrukcija un vadība

Modulis tiek uzstādīts uz saderīgas STM32 Nucleo-64 plates, izmantojot ST Morpho savienotājus. Uz PCB ir integrēti sensori, 4 ciparu 7 segmentu displejs, četras RGB LED, divas lietotāja pogas, fotorezistors un miniUSB Mini-B ligzda.

miniUSB D− un D+ līnijas caur plates aizsardzības ķēdi ir savienotas ar STM32 PA11 un PA12 signāliem. Tādēļ savienotāju nevajadzētu uzskatīt par atsevišķu USB–UART pārveidotāju – USB sakari jārealizē izvēlētajam STM32 mikrokontrollerim un programmatūrai.

Komplektācija

• 1 × samontēts KAMAMI KA-Nucleo-Multisensor modulis.

STM32 Nucleo-64 izstrādes plate komplektā nav iekļauta.
