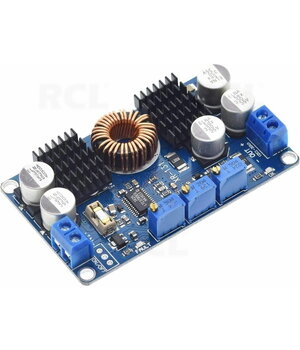

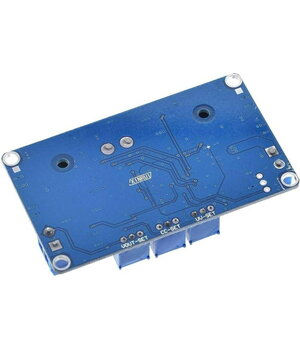

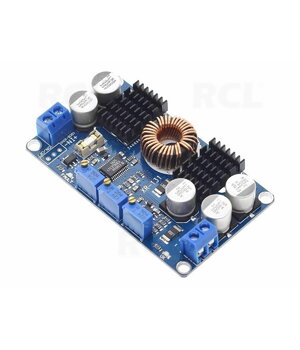

Automātiskais paaugstināšanas/pazemināšanas regulatora modulis LTC3780 DC-DC 5–32 V līdz 1–30 V, 10 A
Kods AMM021- Svars bruto 40.00g
E-veikala cena: 13,80 €
| Daudzums: | 3+ | 5+ |
| Cena: | 12,97 | 12,83 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (1) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (1) | |
Apraksts
LTC3780 DC-DC 5–32V uz 1–30V 10A automātisks paaugstinošs / pazeminošs sprieguma regulatora modulis
LTC3780 DC-DC automātiskais Step-Up / Step-Down sprieguma regulatora modulis ir universāls augstas efektivitātes impulsu barošanas pārveidotājs, kas paredzēts stabila regulējama līdzsprieguma iegūšanai gadījumos, kad ieejas spriegums var būt zemāks, augstāks vai vienāds ar iestatīto izejas spriegumu.
Modulis darbojas pēc Buck-Boost principa, tādēļ tas automātiski paaugstina vai pazemina spriegumu bez manuālas režīmu pārslēgšanas. Tas ir piemērots laboratorijas barošanas avotiem, akumulatoru uzlādes sistēmām, automobiļu elektronikai, telekomunikāciju iekārtām, rūpnieciskām vadības sistēmām, LED barošanai, saules enerģijas un akumulatoru DC sistēmām, kā arī dažādiem DIY elektronikas projektiem.
🔧 Galvenās īpašības
- ⚡ Automātiska sprieguma paaugstināšana un pazemināšana – Step-Up / Step-Down
- 🔋 Plašs ieejas sprieguma diapazons: DC 5–32 V
- 🎚️ Regulējams izejas spriegums: DC 1–30 V
- 🔌 Maksimālā izejas strāva līdz 10 A
- 🔥 Nepārtraukta jauda līdz 80 W, maksimālā īslaicīgā jauda līdz 130 W
- ⚙️ CV / CC režīmi – pastāvīga sprieguma un pastāvīgas strāvas regulēšana
- 🛡️ Aizsardzība pret īssavienojumu
- 🧯 Ieejas aizsardzība ar 15 A nomaināmu SMD drošinātāju
- 🔻 Regulējama zema ieejas sprieguma atslēgšanas funkcija – UV cut-off
- 📈 Augsta efektivitāte – līdz aptuveni 98 %
- 🧩 Kompakts izmērs ērtai integrācijai elektronikas projektos
📌 Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Moduļa tips | DC-DC Buck-Boost pārveidotājs |
| Kontrolieris | LTC3780 |
| Darbības režīms | Automātisks Step-Up / Step-Down |
| Ieejas spriegums | DC 5–32 V |
| Izejas spriegums | DC 1–30 V, regulējams ar trimmeri |
| Izejas strāva | līdz 10 A maks. |
| Ieteicamā ilgstošā strāva | apmēram 7 A, atkarībā no dzesēšanas |
| Izejas jauda | 80 W nepārtraukta, līdz 130 W īslaicīga |
| Regulēšanas režīmi | CV – pastāvīgs spriegums, CC – pastāvīga strāva |
| Efektivitāte | līdz ~98 % |
| Ieejas drošinātājs | 15 A nomaināms SMD drošinātājs |
| Aizsardzība | pret īssavienojumu, zema ieejas sprieguma atslēgšana |
| Moduļa izmēri | apmēram 78 × 46 × 15 mm |
| Pielietojums | barošanas avoti, lādētāji, DC sistēmas, rūpniecība, autoelektronika |
✅ Lietošanas priekšrocības
LTC3780 modulis ir īpaši noderīgs sistēmās, kur ieejas spriegums nav stabils vai mainās darbības laikā. Piemēram, izmantojot akumulatorus, to spriegums samazinās izlādes laikā, taču modulis spēj uzturēt iestatīto izejas spriegumu. Ja ieejas spriegums ir augstāks par iestatīto izejas spriegumu, modulis darbojas kā pazeminošs pārveidotājs; ja zemāks – automātiski darbojas kā paaugstinošs pārveidotājs.
Pastāvīgas strāvas režīms ļauj izmantot moduli ne tikai kā regulējamu barošanas avotu, bet arī kā akumulatoru uzlādes moduli, kad nepieciešama uzlādes strāvas ierobežošana.
🛠️ Iespējamās pielietošanas jomas
- Regulējams laboratorijas DC barošanas avots
- Akumulatoru uzlādes sistēmas
- Automobiļu un transporta elektronika
- Saules paneļu un akumulatoru projekti
- LED lentu un LED moduļu barošana
- Telekomunikāciju iekārtas
- Rūpnieciskie kontrolieri un automatizācijas sistēmas
- DIY elektronikas projekti
⚠️ Piezīmes
Darbojoties ar jaudu virs 80 W vai ar lielām strāvām, nepieciešams nodrošināt efektīvu dzesēšanu. Ieteicams izmantot papildu radiatoru, ventilatoru vai uzstādīt moduli vietā ar labu gaisa cirkulāciju. Maksimālā pieejamā strāva ir atkarīga no ieejas un izejas sprieguma attiecības, slodzes, apkārtējās temperatūras un dzesēšanas efektivitātes.
