Digitālā LCR mērpincete FNIRSI LCR-ST1, RLC/ESR, 100 Hz–10 kHz, USB-C

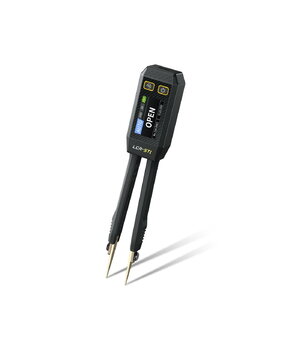

FNIRSI LCR-ST1 ir kompakts pincetes formas LCR mērītājs pretestības, kapacitātes, induktivitātes un diožu pārbaudei, īpaši piemērots maziem SMD komponentiem. Ierīce piedāvā trīs testa frekvences, divus testa signāla līmeņus, galveno un papildu impedances parametru attēlošanu, datu aizturēšanu un saglabāto rezultātu pārsūtīšanu uz datoru. Pincetes konstrukcija atvieglo darbu ar maziem komponentiem un blīvi samontētām elektronikas platēm.
Galvenie parametri:
R: 10 mΩ–10 MΩ • C: 1 pF–22 mF • L: 1 µH–10 H • 100 Hz / 1 kHz / 10 kHz • 0,3 / 0,6 Vrms • ESR • USB-C
Galvenās priekšrocības
- Pretestības, kapacitātes un induktivitātes mērīšana – diapazoni attiecīgi 10 mΩ–10 MΩ, 1 pF–22 mF un 1 µH–10 H.

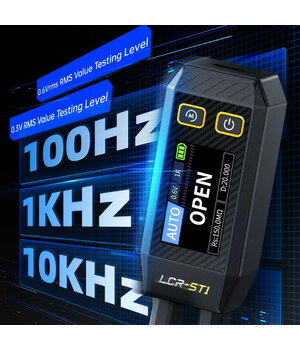

- Trīs testa frekvences – 100 Hz, 1 kHz un 10 kHz – ļauj izvēlēties frekvenci atbilstoši mērāmā komponenta īpašībām.
- Divi testa signāla līmeņi – 0,3 Vrms un 0,6 Vrms – nodrošina lielāku elastību dažādu pasīvo komponentu mērīšanā.
- ESR un papildu impedances parametri – ražotājs norāda ESR, D, Q, Z un X rādījumus papildus galvenajai R, C vai L vērtībai.
- Automātiska R/C/L komponentu atpazīšana – paātrina ikdienas komponentu pārbaudi. Automātiski noteiktais komponenta tips ir tikai orientējošs.
- Diožu un ķēdes nepārtrauktības pārbaude – diodes tiek pārbaudītas atsevišķā režīmā; nepārtrauktības signāls aktivizējas, ja pretestība ir mazāka par 50 Ω.
- Data Hold un datu saglabāšana – fiksētos mērījumus iespējams saglabāt un apskatīt datorā, izmantojot USB savienojumu; ražotājs norāda mērījumu eksportu Excel tabulā.
- 1,14 collu krāsu displejs – parāda mērījumu parametrus, izvēlēto frekvenci un testa līmeni.

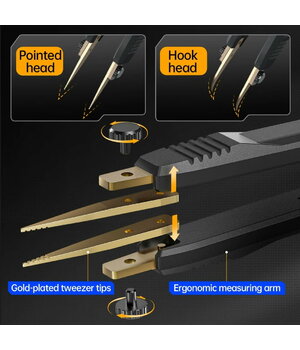

- Maināmi pincetes uzgaļi – tiek atbalstīti smaili un āķveida uzgaļi dažādu komponentu pārbaudei.
- Iebūvēts 250 mAh akumulators – uzlādējams, izmantojot USB Type-C savienojumu.
Lietošana un pielietojums
LCR-ST1 paredzēts elektronisko komponentu identificēšanai un pārbaudei, SMD rezistoru, kondensatoru un induktoru mērīšanai, komponentu šķirošanai, elektronikas remontam, prototipēšanai un laboratorijas darbiem. Pincetes formas mērīšanas kontakti ļauj tieši satvert mazus komponentus.
Ierīce ir piemērota elektronikas entuziastiem, servisa tehniķiem, laboratoriju lietotājiem un inženieriem, kuriem nepieciešams kompakts pārnēsājams LCR mērītājs.
Savietojamība un ierobežojumi
- Mēra pretestību, kapacitāti un induktivitāti, kā arī nodrošina atsevišķu diožu pārbaudes režīmu.
- Automātiskajā komponentu atpazīšanas režīmā diodes netiek atpazītas.
- Automātiski noteiktais komponenta tips ir orientējošs un noteiktos apstākļos var tikt noteikts nepareizi.
- Mērīšana samontētā PCBA ķēdē nav ieteicama; šādi rezultāti ir tikai orientējoši, un ražotājs negarantē to precizitāti.
- Nedrīkst mērīt ķēdes vai komponentus zem sprieguma.
- USB Type-C savienojums tiek izmantots uzlādei, datu pārsūtīšanai un programmaparatūras atjaunināšanai.
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Ražotājs | FNIRSI |
| Modelis | LCR-ST1 |
| Ierīces tips | Digitāls pincetes formas LCR mērītājs |
| Pretestības diapazons | 10 mΩ–10 MΩ |
| Kapacitātes diapazons | 1 pF–22 mF |
| Induktivitātes diapazons | 1 µH–10 H |
| Testa frekvences | 100 Hz, 1 kHz, 10 kHz |
| Testa signāla līmeņi | 0,3 Vrms, 0,6 Vrms |
| Papildu parametri | ESR, D, Q, Z, X |
| Nepārtrauktības slieksnis | <50 Ω, diodes režīmā |
| Diožu mērīšana | Ražotāja specifikācijā norādīts tiešais sprieguma kritums <0,7 V |
| Automātiskā atpazīšana | R / C / L; diodes Auto režīmā netiek atbalstītas |
| Data Hold | Jā |
| Datu saglabāšana / eksports | USB savienojums ar datoru; ražotājs norāda Excel mērījumu datus |
| Displejs | 1,14 collu krāsu displejs |
| Sistēmas valodas | Angļu, ķīniešu |
| Automātiskā izslēgšanās | Izslēgta / 5 / 15 / 30 min |
| Displeja spilgtums | Regulējams 0–100 |
| Skaļuma līmenis | 0–5 |
| Barošana | Iebūvēts 250 mAh uzlādējams litija akumulators |
| Uzlāde | USB Type-C, 5 V / 1 A |
| Izmēri | 28 × 19 × 150 mm |
| Svars | 41 g |
| Darba temperatūra | –5...+40 °C |
| Relatīvais mitrums | ≤80 % |
| Instrukcijā norādītais standarts | SJ/T 10298-1991 |
Kapacitātes mērījumu precizitāte
| Kapacitātes diapazons | 100 Hz | 1 kHz | 10 kHz |
|---|---|---|---|
| 1 mF–22 mF | ±(5 % no rādījuma + 3 cipari) | ±(5 % no rādījuma + 3 cipari) | – |
| 1 µF–1 mF | ±(2 % no rādījuma + 3 cipari) | ±(2 % no rādījuma + 3 cipari) | ±(2 % no rādījuma + 3 cipari) |
| 1 nF–1 µF | ±(2 % no rādījuma + 3 cipari) | ±(0,5 % no rādījuma + 3 cipari) | ±(0,5 % no rādījuma + 3 cipari) |
| 1 pF–1 nF | – | ±(2 % no rādījuma + 3 cipari) | ±(2 % no rādījuma + 3 cipari) |
Induktivitātes mērījumu precizitāte
| Induktivitātes diapazons | 100 Hz | 1 kHz | 10 kHz |
|---|---|---|---|
| 1 H–10 H | ±(5 % no rādījuma + 3 cipari) | ±(5 % no rādījuma + 3 cipari) | – |
| 1 mH–1 H | ±(2 % no rādījuma + 3 cipari) | ±(2 % no rādījuma + 3 cipari) | ±(2 % no rādījuma + 3 cipari) |
| 10 µH–1 mH | ±(2 % no rādījuma + 3 cipari) | ±(0,5 % no rādījuma + 3 cipari) | ±(0,5 % no rādījuma + 3 cipari) |
| 1 µH–10 µH | – | – | ±(2 % no rādījuma + 3 cipari) |
Pretestības mērījumu precizitāte
| Pretestības diapazons | 100 Hz | 1 kHz | 10 kHz |
|---|---|---|---|
| 1 MΩ–10 MΩ | ±(5 % no rādījuma + 3 cipari) | ±(5 % no rādījuma + 3 cipari) | – |
| 1 kΩ–1 MΩ | ±(1 % no rādījuma + 3 cipari) | ±(0,5 % no rādījuma + 3 cipari) | ±(1 % no rādījuma + 3 cipari) |
| 1 Ω–1 kΩ | ±(1 % no rādījuma + 3 cipari) | ±(0,5 % no rādījuma + 3 cipari) | ±(0,5 % no rādījuma + 3 cipari) |
| 10 mΩ–1 Ω | ±(2 % no rādījuma + 3 cipari) | ±(2 % no rādījuma + 3 cipari) | ±(2 % no rādījuma + 3 cipari) |
Atsevišķu mērījuma izšķirtspējas specifikāciju ražotājs instrukcijā nenorāda.
Konstrukcija un vadība
LCR-ST1 ir pincetes formas mērīšanas sviras ar maināmiem uzgaļiem, krāsu displejs, daudzfunkcionāls vadības ritenītis, Hold/Settings vadība un ieslēgšanas poga. USB Type-C pieslēgvieta tiek izmantota uzlādei, datu pārsūtīšanai un programmaparatūras atjaunināšanai.
Izvēlētajai testa frekvencei iespējams veikt īsslēguma nulles korekciju, lai kompensētu mērīšanas kontaktu ietekmi pirms zemas pretestības un impedances mērījumiem.
Svarīgas lietošanas un drošības piezīmes
- Nemēriet komponentus vai ķēdes, kas atrodas zem sprieguma.
- Pirms kondensatora mērīšanas tas ir jāizlādē.
- Nodrošiniet labu kontaktu starp pincetes uzgaļiem un mērāmo komponentu.
- Mērīšana tieši samontētā PCB ķēdē nav ieteicama, jo citi komponenti var ietekmēt rezultātu.
- Viena un tā paša reālā komponenta rezultāti dažādās testa frekvencēs var atšķirties parazītisko un sadalīto parametru dēļ.
- Nelietojiet ierīci lietū vai miglā un aizsargājiet to no mitruma, spēcīgiem triecieniem un tiešiem saules stariem.

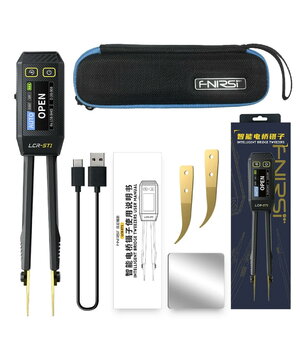

Komplektācija
- FNIRSI LCR-ST1 mērpincete
- Āķveida mērīšanas uzgaļi – 1 pāris
- Magnētiskais stiprinājuma elements
- USB datu kabelis
- Aizsargmaciņš / transportēšanas soma
