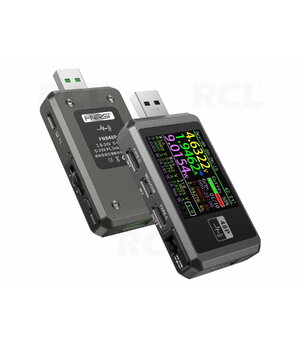

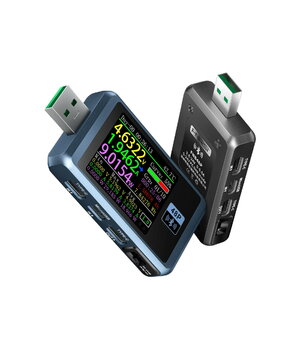

FNB48P USB Fast Charge Tester

FNB48P USB Fast Charge Tester ir kompakts un daudzfunkcionāls USB uzlādes testeris, kas paredzēts ātrās uzlādes adapteru, USB kabeļu, ārējo akumulatoru, mobilo ierīču, USB-C PD barošanas avotu un citu ar USB barotu ierīču pārbaudei. Ierīce ļauj reāllaikā mērīt spriegumu, strāvu, jaudu, uzkrāto kapacitāti, patērēto enerģiju, uzlādes protokolus, kabeļa pretestību un citus svarīgus elektriskos parametrus.

Testerī ir integrētas USB-A, USB-C un Micro-USB saskarnes, tāpēc FNB48P ir ērti izmantot gan ar klasiskajiem USB-A lādētājiem, gan ar mūsdienīgiem USB Type-C Power Delivery barošanas avotiem. Tas ir praktisks instruments elektronikas speciālistiem, servisa centriem, veikalu tehniskajam personālam, kabeļu pārbaudei, power bank kapacitātes testēšanai un ātrās uzlādes protokolu diagnostikai.

⚡ Galvenās īpašības

• 🔌 USB-A, USB-C un Micro-USB saskarnes

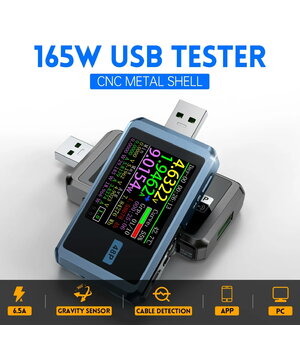

• 📟 Krāsu TFT LCD displejs
• 🎯 Augstas izšķirtspējas mērījumi līdz 0,00001 V / A / W
• 📊 Sprieguma, strāvas, jaudas, kapacitātes un enerģijas mērīšana
• 🚀 Ātrās uzlādes protokolu noteikšana un aktivizēšana
• 🔋 Lādētāju un ārējo akumulatoru testēšana
• 🔁 PD protokola uzraudzība un pārveidošana

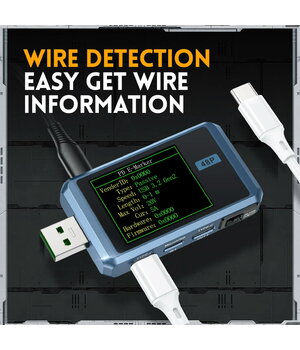

• 🧠 PD E-Marker kabeļu nolasīšana
• 🧵 USB kabeļa pretestības mērīšana
• 💾 Datu ierakstīšanas funkcija
• 🌡️ Iekšējās temperatūras kontrole
• 📈 Līkņu / viļņu formas attēlošana
• 🧭 Automātiska ekrāna orientācijas maiņa
• 🔄 Programmaparatūras atjaunināšana caur datoru

🧪 Pielietojums

FNB48P ir noderīgs, ja nepieciešams pārbaudīt, vai lādētājs patiešām atbalsta deklarētos ātrās uzlādes režīmus, cik lielu jaudu spēj pārvadīt USB kabelis, vai USB-C kabelī ir E-Marker mikroshēma, kāda ir ārējā akumulatora reālā kapacitāte vai kāds uzlādes protokols tiek izmantots telefonam, planšetdatoram vai citai ierīcei.

Testerī iespējams ne tikai skatīt momentānos parametrus, bet arī veikt padziļinātu analīzi: fiksēt minimālās, maksimālās un vidējās sprieguma, strāvas un jaudas vērtības, aprēķināt kapacitāti Ah un enerģiju Wh, sekot darbības laikam un novērtēt USB kabeļa kvalitāti.

🚀 Atbalstītie ātrās uzlādes protokoli

FNB48P atbalsta populāru ātrās uzlādes protokolu noteikšanu un aktivizēšanu:

• QC2.0
• QC3.0
• Huawei FCP
• Huawei SCP
• Samsung AFC
• USB Power Delivery / PD
• PD2.0 / PD3.0 trigger funkcijas
• VOOC / WARP constant voltage trigger
• SuperVOOC
• Apple 2.4A acceleration režīms
• MTK-PE automātiskā noteikšana

📋 Tehniskie parametri

Parametrs	Vērtība
Modelis	FNB48P
Ierīces tips	USB ātrās uzlādes testeris / USB sprieguma, strāvas un jaudas mērītājs
Saskarnes	USB-A, USB-C, Micro-USB
Displejs	Krāsu TFT LCD displejs; precīzs izmērs jāpārbauda pēc versijas / partijas

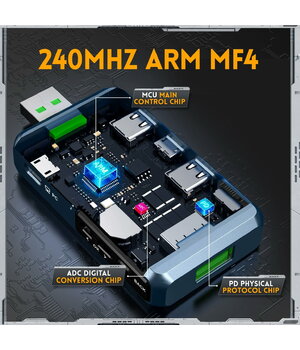

ADC	Ārējais 16 bitu ADC
Sprieguma mērīšanas diapazons	4–24 V
Sprieguma izšķirtspēja	0,00001 V
Sprieguma precizitāte	±(0,2‰ + 2)
Strāvas mērīšanas diapazons	0–6,5 A
Strāvas izšķirtspēja	0,00001 A
Strāvas precizitāte	±(0,5‰ + 2)
Jaudas mērīšanas diapazons	0–156 W
Jaudas izšķirtspēja	0,00001 W
Jaudas precizitāte	±(0,5‰ + 2)
Slodzes ekvivalentā iekšējā pretestība	0–9999,9 Ω
Iekšējās pretestības izšķirtspēja	0,0001 Ω
D+/D− sprieguma diapazons	0–3,3 V
D+/D− sprieguma izšķirtspēja	0,001 V
D+/D− sprieguma precizitāte	±(1,0 % + 2)
Kapacitātes mērīšana	0–9999,99 Ah
Enerģijas mērīšana	0–9999,99 Wh
Kabeļa pretestības mērīšana	0–9999,9 Ω
Temperatūras mērīšana	°C / °F
Ieraksta laiks	līdz 99 d. 23 h 59 min 59 s
Ierīces darbības laika uzskaite	līdz 99 d. 23 h 59 min 59 s

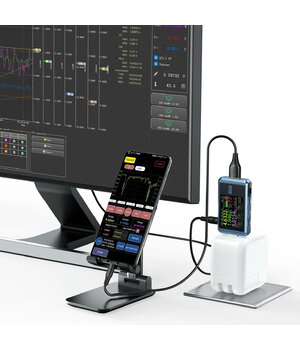

Savienojums ar datoru	Micro-USB savienojums datoram / programmaparatūras atjaunināšanai
Papildu funkcijas	PD Listener, E-Marker nolasīšana, DASH kabeļa nolasīšana, datu ierakstīšana, protokolu noteikšana

🔌 Saskarnes un vadība

FNB48P ir aprīkots ar vairākām ieejas un izejas pieslēgvietām, kas ļauj ērti pārbaudīt dažādus lādētājus, kabeļus un USB ierīces:

• USB-A ieeja
• USB-C / Type-C ieeja
• Micro-USB ieeja
• USB-A izeja
• USB-C / Type-C izeja
• Micro-USB ports datoram
• PD komunikācijas slēdzis
• Funkciju vadības pogas
• Skārienvadība

📊 Mērīšana un analīze

Galvenajā ekrānā iespējams redzēt spriegumu, strāvu un jaudu reāllaikā. Ierakstīšanas režīmā testeris var parādīt arī darbības laiku, iekšējo temperatūru, kapacitāti, enerģiju, minimālās, maksimālās un vidējās vērtības.

Kabeļa pretestības mērīšana palīdz noteikt nekvalitatīvus USB kabeļus, pārmērīgu sprieguma kritumu un lēnas uzlādes iemeslus. Tas ir īpaši noderīgi, ja ātrās uzlādes režīms neaktivizējas vai ierīce lādējas lēnāk nekā paredzēts.

✅ Priekšrocības

• Piemērots USB-A un USB-C lādētājiem
• Palīdz pārbaudīt ātrās uzlādes protokolus
• Parāda gan momentānos, gan uzkrātos datus
• Noderīgs servisā, laboratorijā un ikdienas diagnostikā
• Palīdz noteikt nekvalitatīvus USB kabeļus
• Atbalsta PD E-Marker kabeļu nolasīšanu
• Kompakts un ērts formāts
• Skaidrs krāsu displejs

📦 Lietošanas jomas

• USB lādētāju testēšana
• USB-C PD barošanas avotu diagnostika
• Ārējo akumulatoru kapacitātes mērīšana
• Telefona un planšetdatora uzlādes analīze
• USB kabeļu kvalitātes pārbaude
• Ātrās uzlādes protokolu diagnostika
• Elektronikas serviss
• Laboratorijas un hobija mērījumi

⚠️ Piezīmes

• Nelietot ar barošanas avotiem, kas pārsniedz norādīto sprieguma diapazonu.
• Vienlaikus jāizmanto tikai viens monitoringa ieejas / izejas pāris.
• Izmantojot PD trigger, monitor, conversion vai E-Marker funkcijas, jāievēro ražotāja instrukcija.
• Tehniskie parametri var atšķirties atkarībā no ierīces versijas vai programmaparatūras.
