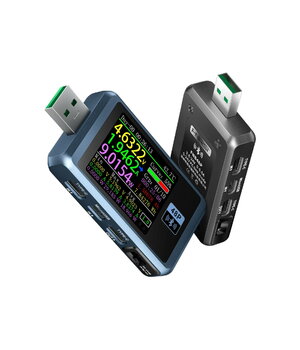

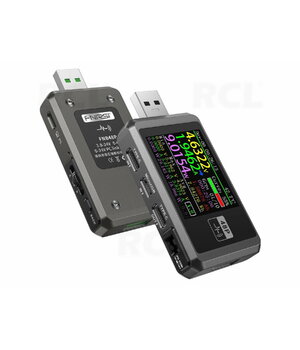

FNB48P USB Fast Charge Tester

FNB48P USB Fast Charge Tester – tai kompaktiškas, tikslus ir funkcionalus USB įkrovimo testeris, skirtas greitojo įkrovimo šaltinių, USB kabelių, maitinimo adapterių, išorinių baterijų, mobiliųjų įrenginių ir kitų USB maitinamų prietaisų parametrų matavimui bei analizei. Įrenginys leidžia realiu laiku stebėti įtampą, srovę, galią, sukauptą talpą, sunaudotą energiją, įkrovimo protokolus, kabelio varžą ir kitus svarbius parametrus.

Testerio korpuse integruotos USB-A, USB-C ir Micro-USB sąsajos, todėl FNB48P patogu naudoti tiek su klasikiniais USB-A įkrovikliais, tiek su šiuolaikiniais USB Type-C PD maitinimo šaltiniais. Prietaisas tinka elektronikos entuziastams, serviso specialistams, parduotuvių techniniam personalui, USB kabelių ir įkroviklių testavimui, išorinių baterijų talpos patikrai bei greitojo įkrovimo protokolų diagnostikai.

⚡ Pagrindinės savybės

• 🔌 USB-A, USB-C ir Micro-USB sąsajos

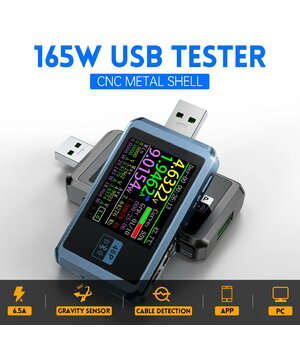

• 📟 Spalvotas TFT LCD ekranas aiškiam parametrų atvaizdavimui
• 🎯 Didelės raiškos matavimas – iki 0,00001 V / A / W
• 📊 Įtampos, srovės, galios, talpos ir energijos matavimas
• 🚀 Greitojo įkrovimo protokolų aptikimas ir aktyvavimas
• 🔋 Išorinių baterijų ir įkroviklių testavimas
• 🔁 PD protokolo stebėjimas ir konvertavimas

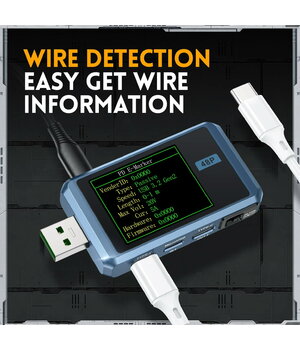

• 🧠 PD E-Marker kabelių nuskaitymas
• 🧵 USB kabelio varžos matavimas
• 💾 Duomenų įrašymo funkcija
• 🌡️ Vidinės temperatūros stebėjimas
• 📈 Bangos formos / kreivių atvaizdavimas
• 🧭 Automatinis ekrano orientacijos keitimas pagal padėtį

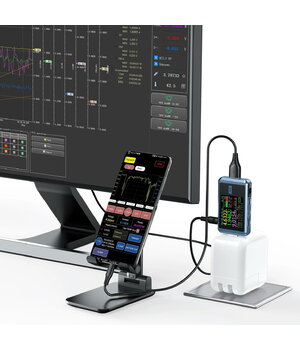

• 🔄 Programinės įrangos atnaujinimas per PC

🧪 Kam skirtas šis testeris?

FNB48P yra naudingas, kai reikia patikrinti, ar įkroviklis realiai palaiko deklaruojamus greitojo įkrovimo režimus, kiek galios perduoda USB kabelis, ar USB-C kabelyje yra E-Marker lustas, kokia išorinės baterijos reali talpa arba kokiu protokolu kraunamas telefonas, planšetė ar kitas įrenginys.

Šis testeris leidžia ne tik stebėti įkrovimo parametrus, bet ir atlikti gilesnę analizę: fiksuoti minimalią, maksimalią ir vidutinę įtampą, srovę bei galią, sekti įrašymo laiką, skaičiuoti energiją Wh ir talpą Ah, vertinti kabelio nuostolius bei stebėti greitojo įkrovimo protokolų veikimą.

🚀 Greitojo įkrovimo protokolai

FNB48P palaiko populiarius greitojo įkrovimo protokolus ir leidžia juos aptikti arba aktyvuoti testavimo režimu:

• QC2.0
• QC3.0
• Huawei FCP
• Huawei SCP
• Samsung AFC
• USB Power Delivery / PD
• PD2.0 / PD3.0 trigger funkcijos
• VOOC / WARP tipo pastovios įtampos aktyvavimas
• SuperVOOC
• Apple 2.4A acceleration režimas
• MTK-PE automatinis aptikimas

📋 Techniniai parametrai

Parametras	Reikšmė
Modelis	FNB48P
Paskirtis	USB greitojo įkrovimo testeris / USB įtampos, srovės ir galios matuoklis
Sąsajos	USB-A, USB-C, Micro-USB
Ekranas	Spalvotas TFT LCD ekranas

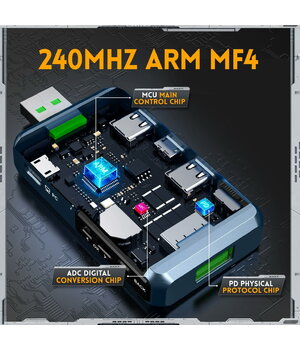

ADC	Išorinis 16 bitų ADC
Įtampos matavimo diapazonas	4–24 V
Įtampos raiška	0,00001 V
Įtampos tikslumas	±(0,2‰ + 2)
Srovės matavimo diapazonas	0–6,5 A
Srovės raiška	0,00001 A
Srovės tikslumas	±(0,5‰ + 2)
Galios matavimo diapazonas	0–156 W
Galios raiška	0,00001 W
Galios tikslumas	±(0,5‰ + 2)
Apkrovos ekvivalentinė vidinė varža	0–9999,9 Ω
Vidinės varžos raiška	0,0001 Ω
D+/D− įtampos diapazonas	0–3,3 V
D+/D− įtampos raiška	0,001 V
D+/D− įtampos tikslumas	±(1,0 % + 2)
Talpos matavimas	0–9999,99 Ah
Energijos matavimas	0–9999,99 Wh
Kabelio varžos matavimas	0–9999,9 Ω
Temperatūros matavimas	°C / °F
Įrašymo laikas	iki 99 d. 23 val. 59 min. 59 s
Įrangos veikimo laiko skaičiavimas	iki 99 d. 23 val. 59 min. 59 s
PC jungtis	Micro-USB, skirta prijungimui prie kompiuterio / atnaujinimui
Papildomos funkcijos	PD Listener, E-Marker skaitymas, DASH kabelio skaitymas, duomenų įrašymas, protokolų aptikimas

🔌 Jungtys ir valdymas

FNB48P turi kelias įvesties ir išvesties jungtis, kurios leidžia patogiai prijungti skirtingus maitinimo šaltinius bei testuojamus įrenginius:

• USB-A įvestis
• USB-C / Type-C įvestis
• Micro-USB įvestis
• USB-A išvestis
• USB-C / Type-C išvestis
• Micro-USB PC jungtis
• PD komunikacijos jungiklis
• Funkciniai valdymo mygtukai
• Jutiklinis valdymas

📊 Matavimo ir analizės galimybės

Testerio ekrane galima stebėti pagrindinius realaus laiko parametrus: įtampą, srovę ir galią. Įrašymo režime papildomai gali būti rodomi įkrovimo / darbo laikas, vidinė temperatūra, talpa, energija, minimali, maksimali ir vidutinė reikšmė. Tai leidžia tiksliau įvertinti įkroviklio stabilumą, kabelio kokybę ir įrenginio energijos suvartojimą.

FNB48P taip pat gali būti naudojamas kabelio varžai įvertinti. Tai ypač naudinga tikrinant, kodėl įrenginys kraunasi lėčiau nei tikėtasi arba kodėl greitojo įkrovimo režimas neįsijungia.

✅ Privalumai

• Tinka USB-A ir USB-C įkrovikliams
• Leidžia patikrinti greitojo įkrovimo protokolus
• Rodo ne tik momentinius, bet ir sukauptus duomenis
• Naudingas servise, laboratorijoje ir kasdieniam testavimui
• Padeda nustatyti prastos kokybės USB kabelius
• Gali nuskaityti PD E-Marker kabelius
• Patogus kompaktiškas formatas
• Aiškus spalvotas ekranas

📦 Naudojimo sritys

• USB įkroviklių testavimas
• USB-C PD maitinimo šaltinių tikrinimas
• Išorinių baterijų talpos matavimas
• Telefono / planšetės įkrovimo analizė
• USB kabelių kokybės tikrinimas
• Greitojo įkrovimo protokolų diagnostika
• Elektronikos servisas
• Laboratoriniai ir mėgėjiški matavimai

⚠️ Pastabos

• Nenaudoti su maitinimo šaltiniais, viršijančiais nurodytą įtampos diapazoną.
• Vienu metu turi veikti tik viena stebėjimo įvesties / išvesties pora.
• Naudojant PD trigger / monitor / conversion / E-Marker funkcijas, būtina laikytis gamintojo instrukcijų.
• Techniniai parametrai gali skirtis priklausomai nuo įrenginio versijos ar programinės įrangos atnaujinimo.
