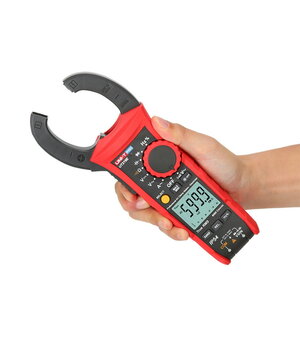

Profesionālās strāvas mērīšanas knaibles UNI-T UT219DS, True RMS, 600 A AC/DC, CAT IV 600 V, IP54
Kods ATSR219DS- Ražotājs UNI-T
- Svars bruto 0.00g
E-veikala cena: 169,95 €
| Daudzums: | 2+ | 3+ |
| Cena: | 161,45 | 155,73 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece nav noliktavā (0) | |
Apraksts
Datu lapa Lietotāja rokasgrāmata
Profesionālās strāvas mērīšanas knaibles UNI-T UT219DS, True RMS, 600 A AC/DC, CAT IV 600 V, IP54
UNI-T UT219DS ir profesionālas True RMS AC/DC strāvas mērīšanas knaibles elektroinstalāciju, rūpniecisko iekārtu, HVAC/R sistēmu, elektromotoru un citu elektroiekārtu diagnostikai un apkopei. Ar knaiblēm iespējams mērīt līdz 600 A AC/DC strāvu, kā arī līdz 1000 V AC/DC spriegumu, pretestību, kapacitāti, frekvenci, temperatūru un mikroampēru strāvu; pieejama arī trīsfāžu secības pārbaude. UT219DS papildus piedāvā LPF filtru, INRUSH palaišanas strāvas mērīšanu, AC+DC režīmus un vienlaicīgu V+A attēlošanu.
Galvenie parametri: True RMS • 600 A AC/DC • 1000 V AC/DC • 6000 skaitījumu displejs • 33 mm knaibles • CAT III 1000 V / CAT IV 600 V • IP54
Galvenās priekšrocības
- True RMS mērījumi – piemēroti arī nesinusoidāliem maiņstrāvas un maiņsprieguma signāliem.
- Līdz 600 A AC/DC ar knaiblēm – strāvu iespējams mērīt, nepārtraucot vadītāju.
- AC+DC režīmi – ļauj novērtēt signāla maiņstrāvas un līdzstrāvas komponentes kopā.
- LPF zemo frekvenču filtrs – 1 kHz, –3 dB filtrs samazina augstfrekvences traucējumu ietekmi, mērot frekvenču pārveidotāju sistēmas.
- INRUSH funkcija – elektromotoru un citu slodžu palaišanas strāvas mērīšanai.
- V+A dubultais displejs – vienlaikus iespējams uzraudzīt spriegumu un strāvu.
- Trīsfāžu secības pārbaude – ļauj noteikt fāžu secību un paredzamo motora griešanās virzienu.
- LoZ režīms – zemas ieejas pretestības sprieguma režīms samazina inducēto jeb “fantoma” spriegumu ietekmi.
- 2000 µA AC/DC diapazons – mazu strāvu mērīšanai caur ieejas ligzdām, tostarp atsevišķu liesmas kontroles ķēžu pārbaudēm.
- Aizsargāta konstrukcija – IP54, 2 m kritiena tests un CAT III 1000 V / CAT IV 600 V mērījumu kategorijas.
Pielietojums
UNI-T paredz UT219DS profesionāliem elektriķiem, HVAC/R speciālistiem un elektromotoru servisa tehniķiem. Instruments piemērots elektroinstalāciju, sadales sistēmu, motoru, sūkņu, kompresoru, frekvenču pārveidotāju un citu rūpniecisko vai komerciālo elektroiekārtu diagnostikai.
Papildus AC/DC spriegumam un strāvai iespējams mērīt pretestību, kapacitāti, frekvenci, darba ciklu un temperatūru, kā arī pārbaudīt diodes un ķēdes nepārtrauktību. MAX/MIN, REL, ZERO un Data Hold funkcijas atvieglo diagnostiku un salīdzinošos mērījumus.
Savietojamība un ierobežojumi
- Ar knaiblēm vienlaikus jāaptver tikai viens vadītājs.
- Maksimālais knaibļu atvērums ir 33 mm.
- 1000 V mērīšanas diapazons nenozīmē CAT IV 1000 V. Instrumenta kategorijas ir CAT III 1000 V / CAT IV 600 V.
- 2000 µA AC/DC diapazons tiek mērīts caur ieejas ligzdām un testa vadiem, nevis ar knaiblēm.
- Instruments atbalsta temperatūras mērīšanu līdz 1000 °C, taču praktisko diapazonu ierobežo arī pievienotā temperatūras sensora specifikācija.
- Atsevišķo frekvences mērīšanas diapazonu nedrīkst jaukt ar AC mērījumu frekvenču joslu: AC strāvai tā ir 40–400 Hz, AC spriegumam – līdz 1 kHz.
- LoZ ACV režīms paredzēts spriegumam līdz 600 V.
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Instrumenta tips | Profesionālas digitālās AC/DC strāvas mērīšanas knaibles |
| Mērīšanas tehnoloģija | True RMS |
| Displeja skaitījums | 6000 |
| AC strāva ar knaiblēm | 60,00 A / 600,0 A |
| AC strāvas izšķirtspēja | 0,01 A / 0,1 A |
| AC precizitāte, 40–100 Hz | ±(1,8 % + 6 cipari) |
| AC precizitāte, 100–400 Hz | ±(3,5 % + 6 cipari) |
| DC strāva ar knaiblēm | 60,00 A / 600,0 A |
| DC strāvas izšķirtspēja | 0,01 A / 0,1 A |
| DC strāvas precizitāte | ±(1,8 % + 6 cipari) |
| AC+DC strāva | 60,00 A / 600,0 A |
| AC+DC precizitāte, 40–100 Hz | ±(3,0 % + 6) |
| AC+DC precizitāte, 100–400 Hz | ±(4,5 % + 6) |
| INRUSH | 60 A / 600 A diapazoni; ±10 % |
| DC mikrostrāva | Līdz 2000 µA; 1 µA izšķirtspēja; ±(0,9 % + 6) |
| AC mikrostrāva | Līdz 2000 µA; 1 µA izšķirtspēja; ±(1,5 % + 6) |
| AC sprieguma diapazoni | 6 V / 60 V / 600 V / 1000 V |
| AC sprieguma izšķirtspēja | 0,001 V / 0,01 V / 0,1 V / 1 V |
| AC sprieguma precizitāte | ±(1,0 % + 6) |
| AC sprieguma frekvenču josla | 40 Hz–1 kHz |
| DC sprieguma diapazoni | 6 V / 60 V / 600 V / 1000 V |
| DC sprieguma izšķirtspēja | 0,001 V / 0,01 V / 0,1 V / 1 V |
| DC sprieguma precizitāte | 6 V: ±(0,6 % + 3); 60–1000 V: ±(0,9 % + 6) |
| AC+DC spriegums | 6 V / 60 V / 600 V / 1000 V |
| AC+DC frekvenču josla | 40–400 Hz |
| AC+DC precizitāte | ±(2,0 % + 6) |
| LoZ ACV | Līdz 600 V; 0,1 V izšķirtspēja; ±(2,5 % + 6) |
| LoZ frekvenču josla | 40 Hz–1 kHz |
| Pretestības diapazoni | 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ / 60 MΩ |
| 600 Ω | 0,1 Ω; ±(1,3 % + 3) |
| 6–600 kΩ | 1 Ω / 10 Ω / 100 Ω; ±(1,0 % + 3) |
| 6 MΩ | 1 kΩ; ±(1,6 % + 4) |
| 60 MΩ | 10 kΩ; ±(2,6 % + 7) |
| Kapacitātes diapazoni | 60 nF / 600 nF / 6 µF / 60 µF / 600 µF / 6 mF / 60 mF |
| Kapacitātes precizitāte līdz 600 µF | ±(4,0 % + 7) |
| Kapacitātes precizitāte 6 mF un 60 mF | ±10 % |
| Frekvence | 600 Hz–40 MHz |
| Frekvences precizitāte | ±(0,1 % + 6) |
| Darba cikls | 0,1–99,9 % |
| Darba cikla izšķirtspēja | 0,1 % |
| Darba cikla precizitāte | ±(2,6 % + 7) |
| Temperatūra | –40…1000 °C |
| –40…40 °C | 1 °C; ±5 °C |
| >40…400 °C | 1 °C; ±(2,0 % + 5 °C) |
| >400…1000 °C | 1 °C; ±(2,5 % + 5 °C) |
| Diožu pārbaude | Līdz 3 V klases PN pārejām; 0,001 V izšķirtspēja |
| Ķēdes nepārtrauktības pārbaude | Jā |
| 3 fāžu secības pārbaude | AC 80–600 V |
| LPF | 600 V diapazons; 1 kHz, –3 dB |
| V+A vienlaicīga indikācija | Jā |
| MAX/MIN | Jā |
| Data Hold | Jā |
| REL | Jā |
| ZERO | Jā |
| Automātiska / manuāla diapazona izvēle | Jā |
| Automātiska izslēgšanās | Jā |
| Automātisks displeja apgaismojums | Jā |
| Mērījumu atjaunošanas ātrums | 5 reizes/s |
| Analogā josla | 31 segments |
| Analogās joslas atjaunošana | 20 reizes/s |
| LCD | Dubultais displejs |
| LCD izmērs | 35 × 31 mm |
| Knaibļu atvērums | 33 mm |
| Ieejas pretestība | ≥10 MΩ galvenajos augstas pretestības sprieguma režīmos |
| Mērījumu kategorija | CAT III 1000 V / CAT IV 600 V |
| Aizsardzības klase | IP54 |
| Kritiena tests | 2 m |
| Piesārņojuma pakāpe | 2 |
| Sertifikāti | CE, UKCA, cETLus, GS |
| Precizitātes references apstākļi | 18–28 °C, ≤75 % RH |
| Temperatūras koeficients | 0,1 × norādītā precizitāte / °C ārpus norādītā temperatūras intervāla |
| Uzglabāšanas temperatūra | –20…60 °C |
| Uzglabāšanas mitrums | <80 % RH |
| Barošana | 3 × 1,5 V R03 (AAA) baterijas |
| Izmēri | 234,6 × 82 × 47 mm |
| Neto masa | 310 g |
Konstrukcija un vadība
UT219DS ir aprīkots ar 33 mm strāvas knaiblēm un dubultu 6000 skaitījumu LCD. Mērījumu režīmus izvēlas ar rotējošo slēdzi un funkciju pogām. Galvenā indikācija tiek atjaunota līdz 5 reizēm sekundē, bet 31 segmenta analogā josla – līdz 20 reizēm sekundē.
Automātiskais fona apgaismojums uzlabo salasāmību, savukārt Data Hold, MAX/MIN, REL un ZERO funkcijas palīdz saglabāt, salīdzināt un kompensēt mērījumus.
Svarīgas lietošanas un drošības piezīmes
- Nepārsniedziet CAT III 1000 V / CAT IV 600 V robežas un izmantojiet atbilstošas kategorijas testa vadus.
- Ar knaiblēm vienlaikus aptveriet tikai vienu vadītāju un novietojiet to pēc iespējas tuvāk knaibļu centram.
- Pirms pretestības, kapacitātes, diožu vai nepārtrauktības mērījumiem atslēdziet ķēdi no sprieguma un izlādējiet kondensatorus.
- Pirms DC strāvas mērījumiem izmantojiet ZERO, ja redzama atlikusī nulles nobīde.
- Faktisko temperatūras mērījumu diapazonu var ierobežot izmantotā K tipa sensora specifikācija.
- IP54 nenozīmē, ka instrumentu drīkst iegremdēt ūdenī.
Komplektācija
- UNI-T UT219DS strāvas mērīšanas knaibles
- testa vadu komplekts
- punktveida kontakta temperatūras zonde
- pārnēsāšanas / uzglabāšanas soma
- 3 × 1,5 V R03 (AAA) baterijas ```
