D-SUB bezlodēšanas sērijas-uz-9-kontaktu termināla plānais sieviešu adapteris
Kods CJL309APK- Svars bruto 35.00g
E-veikala cena: 3,70 €
| Daudzums: | 4+ | 8+ |
| Cena: | 3,40 | 3,37 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (4) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (3) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (3) | |
Apraksts

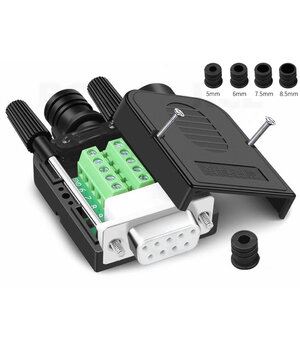

Plāns DB9 Female bezlodēšanas adapteris ar deviņām skrūvju spailēm
📌 Produkta apraksts
DB9 Solderless Serial to 9pin Terminal Thinner Female Adapter ir kompakts DB9 Female kontaktu izvada adapteris, kas paredzēts atsevišķu vadu pievienošanai deviņu kontaktu D-Sub savienotājam bez lodēšanas. Katrs DB9 kontakts ir savienots ar atsevišķu skrūvju spaili, tādēļ lietotājs var ātri izveidot kabeli ar nepieciešamo kontaktu izkārtojumu.
Adapteris ir piemērots nestandarta seriālo kabeļu izgatavošanai, iekārtu diagnostikai, remontam, prototipu veidošanai un rūpnieciskās automatizācijas ierīču pieslēgšanai. Savienojumus var viegli pārbaudīt, mainīt vai atjaunot uzstādīšanas vietā, neizmantojot lodāmuru.
Korpusa biezums ir tikai 16 mm, kas ir aptuveni par 4 mm mazāk nekā parastajiem bezlodēšanas DB9 adapteriem. Tas ļauj adapteri izmantot vadības skapjos, kompaktos iekārtu korpusos un citās vietās ar ierobežotu telpu.
⚠️ Šis ir pasīvs kontaktu izvada adapteris. Tas nepārveido signālu līmeņus un neveic RS232, RS422 vai RS485 protokolu konvertēšanu.
✨ Galvenās īpašības
- D-Sub DB9 Female ligzda.
- Deviņas atsevišķas skrūvju spailes.
- Vadu pievienošana bez lodēšanas.
- Iespēja izveidot individuālu kontaktu savienojuma shēmu.

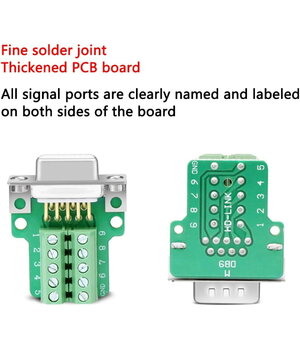

- Skaidrs spaiļu marķējums palīdz samazināt pieslēguma kļūdas.
- Plāns 16 mm korpuss.

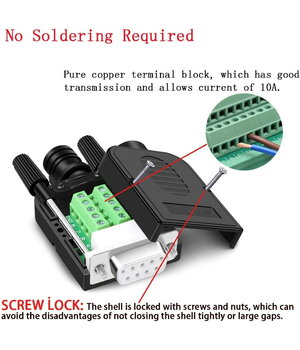

- Vara kontakti nodrošina uzticamu elektrisko savienojumu.
- Salokāms aizspiežams korpuss.
- Kabeļa fiksācijas plāksne aizsargā vadus pret izraušanu.

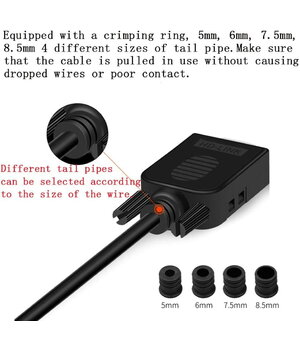

- Maināmas kabeļa uzmavas dažādiem kabeļu diametriem.
- Garas stiprinājuma skrūves nodrošina stabilu savienojumu ar iekārtu.
🔧 Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Produkta veids | DB9 bezlodēšanas kontaktu izvada adapteris |
| Savienotāja standarts | D-Sub DB9 |
| Savienotāja tips | Female / ligzda |
| Kontaktu skaits | 9 |
| Vadu pievienošana | Skrūvju spailes |
| Lodēšana | Nav nepieciešama |
| Kontaktu materiāls | Varš |
| Savienotāja kontaktu daļa | Pārklāti vara kontakti |
| Korpusa materiāls | PP inženiertehniskā plastmasa |
| Korpusa veids | Salokāms, aizspiežams |
| Izmēri | Aptuveni 49 × 34 × 16 mm |
| Korpusa biezums | 16 mm |
| Kabeļa ievada diametrs | Aptuveni 10,5 mm |
| Krāsa | Melna |
| Iebūvēta elektronika | Nav |
| Signāla pārveidošana | Netiek veikta |
🛠️ Pieslēgšana
- Atveriet adaptera korpusu.
- Izvelciet kabeli caur piemērota izmēra kabeļa uzmavu.
- Noņemiet aptuveni 3–5 mm izolācijas no katra vada gala.
- Ievietojiet vadus numurētajās skrūvju spailēs atbilstoši nepieciešamajai kontaktu shēmai.
- Pievelciet spaiļu skrūves ar skrūvgriezi.
- Pārbaudiet DB9 kontaktu numerāciju un savienojumu nepārtrauktību.
- Nostipriniet kabeli ar fiksācijas plāksni.
- Aizveriet korpusu un pievienojiet adapteri DB9 ligzdai.

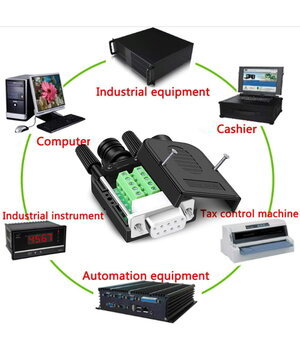

🖥️ Izmantošanas jomas
- individuālu RS232 kabeļu izgatavošana;
- DB9 kontaktu izvadīšana RS422 vai RS485 iekārtām;
- PLC programmēšana un savienošana;
- rūpnieciskās automatizācijas sistēmas;
- datori un vecākas perifērijas ierīces;
- modemi;
- svītrkodu skeneri;
- kases un fiskālās ierīces;
- piekļuves kontroles sistēmas;
- CNC iekārtas;
- laboratorijas un mērīšanas aprīkojums;
- iekārtu diagnostika un remonts;
- prototipu izgatavošana;
- nestandarta pāreju un pagarinātāju izgatavošana.
📦 Komplektācija
Atkarībā no izvēlētā iepakojuma komplektā var būt:
- DB9 Female bezlodēšanas adapteris;
- melns aizsargkorpuss;
- kabeļa fiksācijas plāksne;
- korpusa skrūves;
- garas DB9 stiprinājuma skrūves;
- vairāku izmēru elastīgās kabeļa uzmavas.
ℹ️ Svarīga informācija
DB9 kontaktu funkcijas dažādām iekārtām var atšķirties. Pirms pieslēgšanas vienmēr pārbaudiet konkrētās ierīces tehniskajā dokumentācijā norādīto kontaktu shēmu.
Adapteris nenosaka sakaru protokolu un nepārveido elektriskos signālu līmeņus. Savienojot iekārtas, kas izmanto atšķirīgus RS232, RS422 vai RS485 standartus, var būt nepieciešams atbilstošs aktīvs signālu pārveidotājs.
