D-SUB nuosekliosios sąsajos adapteris su 9 kontaktų gnybtais, plonas, Female

Tai kompaktiškas DB9 lizdo tipo adapteris, leidžiantis prijungti atskirus laidus prie 9 kontaktų D-Sub jungties nenaudojant lituoklio. Kiekvienas DB9 kontaktas išvestas į atskirą varžtinį gnybtą, todėl vartotojas gali greitai suformuoti reikiamą kabelio kontaktų išdėstymą.

Adapteris ypač naudingas gaminant nestandartinius nuosekliojo ryšio kabelius, atliekant įrangos diagnostiką, prototipavimą, remontą arba jungiant pramoninius valdiklius ir ryšio įrenginius. Konstrukcija leidžia lengvai pakeisti laidų sujungimo schemą ir nereikalauja specialių litavimo įrankių.

Plonas, tik 16 mm storio korpusas yra maždaug 4 mm plonesnis už įprastus belituvius DB9 adapterius, todėl gaminį patogu montuoti ribotos erdvės valdymo skyduose, įrangos korpusuose arba šalia kitų jungčių.

⚠️ Adapteris yra pasyvus kontaktų išvedimo modulis. Jis nekeičia signalų lygio ir nekonvertuoja RS232, RS422 ar RS485 protokolų.

✨ Pagrindinės savybės

• DB9 Female – 9 kontaktų D-Sub lizdas.
• Kiekvienas kontaktas išvestas į atskirą varžtinį gnybtą.
• Laidai prijungiami be litavimo.
• Galima sukurti individualią kontaktų sujungimo schemą.
• Aiškiai pažymėti gnybtų numeriai sumažina pajungimo klaidų tikimybę.
• Plonas 16 mm korpusas tinkamas montuoti ankštose vietose.
• Variniai kontaktai užtikrina patikimą elektrinį sujungimą.
• Sulankstomas užspaudžiamas korpusas lengvai surenkamas ir išardomas.
• Kabelio prispaudimo plokštelė apsaugo laidus nuo ištraukimo.
• Komplekte esančios skirtingo dydžio kabelio įvorės pritaikomos įvairaus skersmens kabeliams.
• Ilgi tvirtinimo varžtai leidžia adapterį patikimai pritvirtinti prie įrenginio DB9 jungties.

🔧 Techniniai parametrai

Parametras	Reikšmė
Gaminio tipas	Belituvis DB9 kontaktų išvedimo adapteris
Jungties tipas	D-Sub DB9
Jungties lytis	Female / lizdas
Kontaktų skaičius	9
Laidų prijungimas	Varžtiniai gnybtai
Litavimas	Nereikalingas
Kontaktų medžiaga	Varis
Jungties kontaktinė dalis	Dengti variniai kontaktai
Korpuso medžiaga	PP inžinerinis plastikas
Korpuso konstrukcija	Sulankstoma užspaudžiama

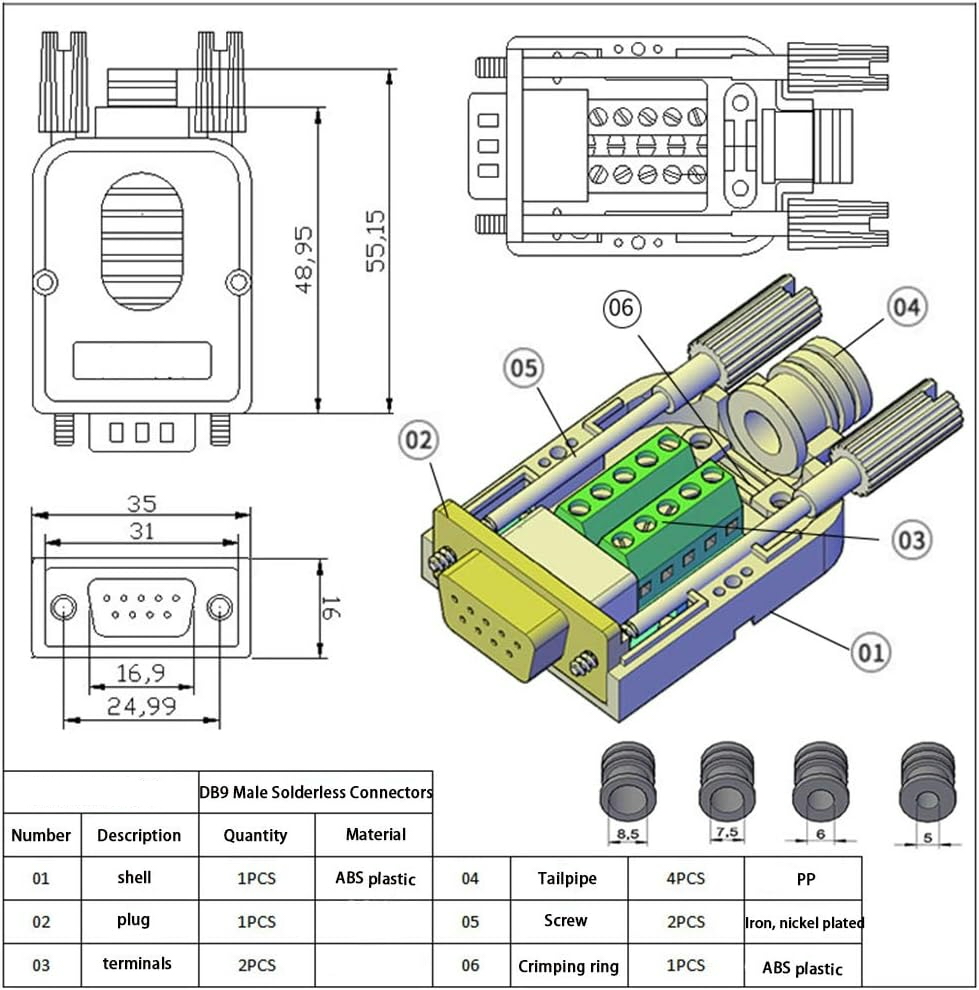

Adapterio matmenys	Apie 49 × 34 × 16 mm
Korpuso storis	16 mm
Kabelio angos skersmuo	Apie 10,5 mm
Spalva	Juoda
Elektroninis keitiklis	Nėra
Signalo konvertavimas	Neatliekamas

🛠️ Pajungimas

1. Atidarykite adapterio korpusą.
2. Prakiškite kabelį per tinkamo dydžio kabelio įvorę.
3. Nuvalykite nuo kiekvieno laido galo maždaug 3–5 mm izoliacijos.
4. Pagal reikiamą kontaktų schemą įstatykite laidus į pažymėtus varžtinius gnybtus.
5. Atsuktuvu priveržkite gnybtų varžtus.
6. Patikrinkite kontaktų numeraciją ir sujungimų tęstinumą.
7. Pritvirtinkite kabelį prispaudimo plokštele.
8. Uždarykite korpusą ir prijunkite adapterį prie DB9 jungties.

🖥️ Pritaikymo sritys

Adapteris gali būti naudojamas:

• RS232 nuosekliojo ryšio kabeliams gaminti;
• RS422 ir RS485 įrangos kontaktams išvesti, kai naudojama DB9 jungtis;
• PLC programuojamiesiems loginiams valdikliams;
• pramoninei automatikai ir matavimo įrangai;
• kompiuteriams ir senesnei periferinei įrangai;
• modemams;
• brūkšninių kodų skaitytuvams;
• kasos ir fiskalinei įrangai;
• vaizdo stebėjimo ir prieigos kontrolės sistemoms;
• CNC įrangai;
• laboratoriniams bandymams ir prototipams;
• įrangos diagnostikai bei remontui;
• individualiems kabeliams ir kontaktų perėjimams gaminti.

📦 Komplektacija

Priklausomai nuo pasirinktos pakuotės komplekte gali būti:

• DB9 Female belituvis adapteris;
• juodas apsauginis korpusas;
• kabelio prispaudimo plokštelė;
• korpuso tvirtinimo varžtai;
• ilgi DB9 jungties tvirtinimo varžtai;
• kelių dydžių lanksčios kabelio įvorės.

ℹ️ Svarbi informacija

DB9 jungties kontaktų paskirtis priklauso nuo prijungiamos įrangos. Prieš pajungiant būtina patikrinti konkretaus įrenginio techninę dokumentaciją ir kontaktų schemą.

Adapteris pats nenustato ryšio protokolo ir nekeičia elektros signalų parametrų. RS232, RS422 ir RS485 sąsajos naudoja skirtingus elektrinius signalų lygius, todėl jų negalima tiesiogiai sujungti be atitinkamo keitiklio, jeigu prijungiami įrenginiai naudoja skirtingus standartus.
