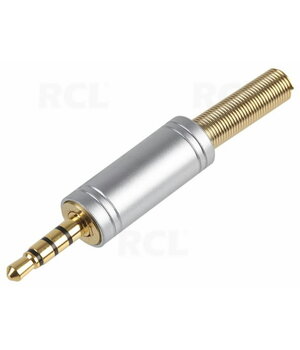

PLUG 3.5 mm kontaktdakša 4 kontakti metāla, PSG03880
Kods CKI008HQ- Svars bruto 11.00g
E-veikala cena: 4,90 €
| Daudzums: | 5+ | 10+ |
| Cena: | 4,51 | 4,26 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (2) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (3) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (5) | |
Apraksts
PSG03880 ir 3,5 mm 4 kontaktu (4 polu) audio spraudnis, kas paredzēts kabeļa montāžai. Ražotājs šo modeli raksturo kā “3.5mm Phone Audio Connector” ar metāla korpusu un apzeltītiem kontaktiem. Konstrukcija ir paredzēta uzticamai signāla pārraidei un pietiekamai mehāniskai izturībai audio un signālu kabeļu savienojumos.
Šis modelis ir piemērots lietošanai vietās, kur nepieciešams 3,5 mm TRRS tipa savienotājs ar 4 kontaktiem, piemēram, audio kabeļos, remonta darbos, individuāli veidotos kabeļu mezglos un citos signālu savienojumos.
Galvenās īpašības
- 🔌 Savienotāja tips: 3,5 mm audio spraudnis
- 🧩 Kontaktu skaits: 4
- 👤 Izpildījums: spraudnis (Plug)
- 🛠️ Montāžas veids: uz kabeļa (Cable Mount)
- ✨ Kontaktu pārklājums: apzeltīti kontakti
- 🧱 Korpusa materiāls: metāla korpuss
- 📦 Ražotāja detaļas numurs: PSG03880
- 🏷️ Zīmols: Pro Signal
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Ražotāja detaļas numurs | PSG03880 |
| Produkta tips | 3.5mm Phone Audio Connector |
| Spraudņa diametrs | 3,5 mm |
| Kontaktu skaits | 4 |
| Izpildījums | Plug |
| Montāžas veids | Cable Mount |
| Kontaktu pārklājums | Gold Plated Contacts |
| Korpusa materiāls | Metal Body |
| Produktu sērija | - |
| SVHC statuss | To Be Advised |
Konstrukcijas informācija
Saskaņā ar oficiālo datu lapu savienotājs sastāv no šādām daļām:
| Poz. | Nosaukums | Materiāls / pārklājums |
|---|---|---|
| 1 | Front Point | Misiņš / zelts |
| 2 | Dielectric | POM |
| 3 | Shell | Misiņš / hroms |
| 4 | Spring | Fe |
| 5 | Body | Misiņš / zelts |
| 6 | Crimping Patch | Misiņš |
Izmēru informācija
Oficiālajā rasējumā norādīti šādi galvenie izmēri milimetros:
- 📏 Kopējais garums: 57,5 ±0,5 mm
- 📏 Priekšējās spraudņa daļas garums: 14,2 ±0,3 mm
- 📏 Korpusa galvenās daļas garums: 24,0 ±0,2 mm
- 📏 Vienā montāžas skatā norādītais izmērs: 31,5 ±0,5 mm
- 📏 Spraudņa diametrs: Ø3,5 mm
- 🔩 Vītņotā daļa: M8×0,5
Tipiski pielietojumi
- 🎵 audio kabeļu montāža
- 🎙️ 4 polu TRRS savienojumu risinājumi
- 🧰 remonts un servisa darbi
- 🔧 individuāla kabeļu izgatavošana
- 📡 zema līmeņa signālu savienojumi
Kopsavilkums
Pro Signal PSG03880 ir kompakts 3,5 mm 4 kontaktu metāla spraudnis montāžai uz kabeļa, aprīkots ar apzeltītiem kontaktiem. Pateicoties metāla korpusam un kabeļa montāžas konstrukcijai, tas ir piemērots gan jaunu kabeļu izgatavošanai, gan esošu savienotāju nomaiņai vai remontam.
