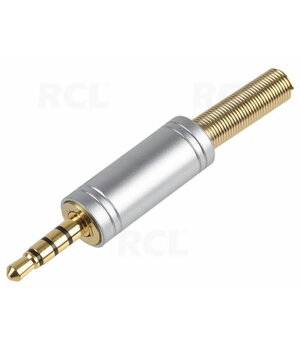

KIŠTUKAS 3.5mm Jack 4pin metalinis, PSG03880
Kodas CKI008HQ- Svoris bruto 11.00g
Eshop kaina: 4,90 €
| Kiekis: | 5+ | 10+ |
| Kaina: | 4,51 | 4,26 |
| Prekės buvimo vietos: | ||
|---|---|---|
| Biuras/Centrinis sandėlis Kaune, Gaižiūnų 5A | Prekę turime (2) | |
| Parduotuvė Vilniuje, Ukmergės g. 222 | Prekę turime (3) | |
| Parduotuvė Kaune, Savanorių pr. 241 | Prekę turime (5) | |
Aprašymas
PSG03880 – tai 3,5 mm 4 kontaktų (4 polių) audio jungties kištukas, skirtas kabelio montavimui. Gamintojas šį modelį apibūdina kaip „3.5mm Phone Audio Connector“ su metaliniu korpusu ir auksu dengtais kontaktais. Konstrukcija pritaikyta patikimam signalo perdavimui bei mechaniniam atsparumui kasdienėse audio ir signalų sujungimo srityse.
Šis modelis tinka naudoti ten, kur reikalinga 3,5 mm TRRS tipo jungtis su 4 kontaktais, pavyzdžiui, įvairiuose garso, signalų perdavimo ar specializuotuose kabelių surinkimo sprendimuose.
Pagrindinės savybės
- 🔌 Jungties tipas: 3,5 mm audio kištukas
- 🧩 Kontaktų skaičius: 4 kontaktai
- 👤 Lytis: kištukas (Plug)
- 🛠️ Montavimo tipas: montavimas ant kabelio (Cable Mount)
- ✨ Kontaktų danga: auksu dengti kontaktai
- 🧱 Korpuso medžiaga: metalinis korpusas
- 📦 Modelis / MPN: PSG03880
- 🏷️ Prekės ženklas: Pro Signal
Techniniai parametrai
| Parametras | Reikšmė |
|---|---|
| Gamintojo dalies numeris | PSG03880 |
| Produkto tipas | 3.5mm Phone Audio Connector |
| Jungties skersmuo | 3,5 mm |
| Kontaktų skaičius | 4 |
| Jungties lytis | Plug |
| Montavimo būdas | Cable Mount |
| Kontaktų padengimas | Gold Plated Contacts |
| Korpuso medžiaga | Metal Body |
| Produktų serija | - |
| SVHC būsena | To Be Advised |
Konstrukcinė informacija
Pagal oficialų duomenų lapą jungties konstrukciją sudaro šios dalys:
| Poz. | Dalies pavadinimas | Medžiaga / padengimas |
|---|---|---|
| 1 | Front Point | Žalvaris / auksas |
| 2 | Dielectric | POM |
| 3 | Shell | Žalvaris / chromas |
| 4 | Spring | Fe |
| 5 | Body | Žalvaris / auksas |
| 6 | Crimping Patch | Žalvaris |
Matmenų informacija
Oficialiame brėžinyje matomi pagrindiniai matmenys milimetrais:
- 📏 Bendras ilgis: 57,5 ±0,5 mm
- 📏 Kištuko priekinės dalies ilgis: 14,2 ±0,3 mm
- 📏 Korpuso dalies ilgis: 24,0 ±0,2 mm
- 📏 Viename brėžinio vaizde nurodytas surinkimo ilgis: 31,5 ±0,5 mm
- 📏 Kištuko skersmuo: Ø3,5 mm
- 🔩 Srieginė dalis: M8×0,5
Kur galima naudoti
- 🎵 audio kabelių surinkime
- 🎙️ TRRS tipo jungčių sprendimuose
- 🧰 remonto ir serviso darbuose
- 🔧 individualių kabelių gamyboje
- 📡 žemo lygio signalų perdavimo sujungimuose
Santrauka
Pro Signal PSG03880 yra kompaktiškas, kabeliui skirtas 3,5 mm 4 kontaktų metalinis kištukas su auksu dengtais kontaktais. Dėl metalinio korpuso ir kabelinio montavimo konstrukcijos šis modelis tinka tiek naujų kabelių gamybai, tiek esamų jungčių keitimui ar remontui.
