SLĒDŽU TASTATŪRA 16A/250VAC, ar zaļu indikatoru, IESLĒGTS-IZSLĒGTS

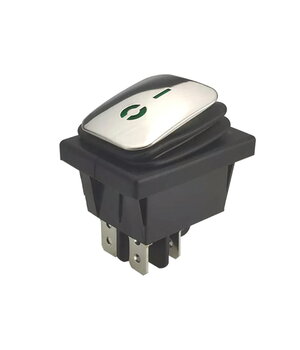

🔘 Apgaismots laivas formas slēdzis ar nerūsējošā tērauda apdari, 4-kontaktu savienojumiem un 2-pozīciju ieslēgšanas/izslēgšanas darbību. Paredzēts uzticamai strāvas ķēdes kontrolei, ja nepieciešams skaidrs statusa indikators (LED) un mitruma aizsardzība (ar IP67 vāku).

⭐ Galvenās priekšrocības* 💡 LED indikators (apgaismojums) – viegli redzams slēdža stāvoklis. * 🛡️ IP67 (ar silikona aizsargpārsegu) – aizsardzība pret putekļiem un ūdeni. * 🧲 Snap-in/sprādzes montāža – ātra uzstādīšana izgriezumā, nav nepieciešami papildu stiprinājumi. * 🧱 Izturīga konstrukcija: nerūsējošais tērauds + neilons PA66. * ⚡ Augsta strāva: standarta versija 20A (ražotājs piedāvā arī 15A / 30A sērijas variantus).--------------------

📌 Tehniskie parametri (saskaņā ar ražotāja datiem)| Parametrs | Vērtība | |---|---| | Ražotāja modelis (režīms / detaļas numurs) | KCD4-0112-21 | | Slēdža tips | Svirveida (laivas formas), apgaismots | | Pozīcijas | 2 pozīcijas: IESLĒGTS–IZSLĒGTS | | Kontaktu skaits | 4-pin | | Nominālā strāva (sērija) | 15A / 20A / 30A (bieži izvēlēts – 20A) | | Sprieguma opcijas (indikatoram / versijām) | 3V, 5V, 6V, 12V, 24V, 110V, 120V, 220V, 240V, 250V, 380V | | Paneļa izgriezums | 30 × 22 mm | | Ieteicamais paneļa biezums | 0,8–2,0 mm | | Montāžas veids | Sprādze / iespraužams (ievietojams) | | Aizsardzības klase | IP67 (ar vāku) | | LED krāsas (pieejamas) | Sarkana, balta, zila, zaļa, dzeltena, melna | | Materiāli (galvenie) | Nerūsējošais tērauds, PA66 (neilona) pamatne, kontakti/termināli – misiņš (H62) | | Darba temperatūra | -25 °C … +85 °C | | Kontaktu pretestība | ≤ 200 mΩ | | Izolācijas pretestība | ≥ 100 MΩ (DC 500V, pēc 60 s) | | Dielektriskā izturība | AC 1500V starp kontaktiem (10 s, 0,5 mA); AC 3000V starp kontaktiem un korpusu (10 s, 0,5 mA) | | Elektriskā izturība | 10 000 darbības (30 darbības/min pie nominālās slodzes) |

Piezīme: Ražotāja PDF specifikācijā norādīts „Nominālā vērtība 30 A 250 VAC”, bet produkta lapā ir pieejamas 15 A / 20 A / 30 A sērijas. Praksē šis nosaukums atbilst 20A versijai, bet, veicot pirkumu, ir vērts pārbaudīt nominālo vērtību atbilstoši konkrētajai versijai/pasūtījumam.

🧩 Dizains un materiāliSlēdzis ir paredzēts lietošanai sarežģītākos apstākļos: augšējā daļa (apdare) ir izgatavota no nerūsējošā tērauda, bet korpuss/pamatne ir izgatavota no PA66 neilona – materiāliem, kas ir izturīgi pret temperatūras un mehāniskām ietekmēm. Silikona IP67 vāks uzlabo hermētiskumu un ir izturīgs pret ūdeni un eļļu.

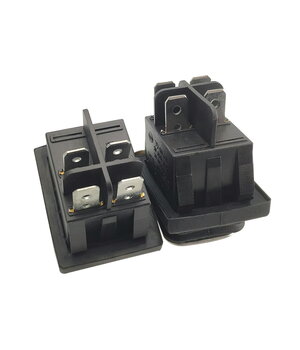

🔌 Savienojums (vispārīgs princips)✅ Ražotājs norāda 4 kontaktu savienojumu šādi: - 2 sānu kontakti – strāvas ķēdei (ieejai/izejai), - 2 kontakti LED (spuldzei) – indikatoram strāvas padeves/slodzes ķēdei (atkarībā no izvēlētā savienojuma).

💡 Tipiska darbība: nospiežot slēdzi, LED ieslēdzas un ierīce tiek barota; nospiežot atkārtoti, LED izslēdzas un ķēde tiek atvienota.

Ieteikums: pirms uzstādīšanas vienmēr pārbaudiet konkrētās versijas kontaktu shēmu (tā var atšķirties atkarībā no LED sprieguma un iekšējā slēdža konfigurācijas).

🛠️ UzstādīšanaIzgrieziet panelī30 × 22 mmlielu atvērumu.Ievietojiet slēdzi atvērumā – sānu "ausis" fiksēs slēdzi vietā (iesprūst).Ja izmantojat IP67 vāku, pārliecinieties, ka vāks ir pilnībā pielāgots paneļa virsmai.--------------------

🚤 Lietojums* ⚓ Kuģi/laivas, jūras aprīkojums * 🚗 Automašīnas, speciālais aprīkojums, papildu ierīces * ☕ Virtuves aprīkojums, kafijas mašīnas, sadzīves tehnika * 🏭 Rūpnieciskie vadības paneļi, medicīnas aprīkojums--------------------
