PCB transformators BREVE TUFVASSONS TEZ 15,0/D 16015-9969, 230 V / 15 V, 15 VA, 1 A

Ar sveķiem zaliets PCB transformators BREVE TUFVASSONS TEZ 15,0/D 16015-9969, 230 V / 15 V, 15 VA, 1 A

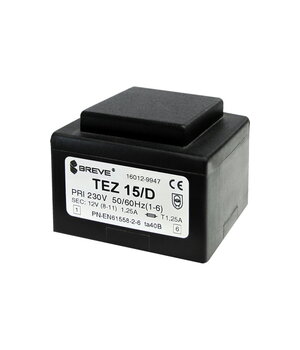

BREVE TUFVASSONS TEZ 15,0/D 16015-9969 ir vienfāzes, ar sveķiem zaliets tīkla transformators, kas paredzēts tiešai montāžai uz iespiedshēmas plates elektronisko ierīču barošanas ķēdēs. Tas pārveido 230 V AC primāro spriegumu par 15 V AC sekundāro spriegumu un nodrošina nominālo strāvu līdz 1 A pie 15 VA jaudas. Kompaktā, ar sveķiem zalietā konstrukcija palielina mehānisko izturību un noturību pret klimatiskajiem faktoriem.

Galvenie parametri:
230 V AC → 15 V AC • 15 VA • 1 A • PCB montāža • Ta 60 °C • IP00

Galvenās priekšrocības

• 15 VA nominālā jauda – piemērota elektronikas barošanas ķēdēm, kurām nepieciešama līdz 1 A strāva pie 15 V AC.
• 230 V AC primārais spriegums – paredzēts darbam no 230 V maiņstrāvas elektrotīkla.
• 15 V AC / 1 A sekundārā ķēde – nodrošina vienu 15 V maiņstrāvas izeju.
• PCB montāža – lodējamie izvadi ļauj transformatoru uzstādīt tieši uz iespiedshēmas plates.
• Ar sveķiem zalieta konstrukcija – pēc ražotāja datiem uzlabo mehānisko izturību un noturību pret klimatiskajiem faktoriem.
• B izolācijas termiskā klase – izolācijas sistēmas termiskā klase atbilst 130 °C klasei.
• Apkārtējās vides temperatūra līdz 60 °C – TEZ 15,0/D modelim ražotājs norāda Ta līdz 60 °C.
• Kompakti izmēri – aptuveni 44 × 52 × 41,5 mm.
• EN 61558 standartu sērija – TEZ sērijai ražotājs norāda EN 61558-2-1, EN 61558-2-4 un EN 61558-2-6.
• ENEC sertifikācijas diapazons – ražotājs norāda ENEC sertifikāciju TEZ transformatoriem, un šī modeļa elektriskie parametri ietilpst publicētajā sertifikācijas diapazonā.

Lietošana un pielietojums

Transformators paredzēts iebūvēšanai elektronisko ierīču iespiedshēmas platēs un barošanas mezglos. To var izmantot vadības elektronikā, automatizācijas ķēdēs, mazjaudas barošanas blokos un citās ierīcēs, kur no 230 V AC tīkla nepieciešams iegūt 15 V AC spriegumu ar strāvu līdz 1 A.

Tas ir iebūvējams elektriskais komponents, nevis gatavs autonoms barošanas avots.

Savietojamība un ierobežojumi

• Paredzēts 230 V AC, 50/60 Hz primārajām ķēdēm.
• Sekundārā izeja ir 15 V AC, nevis 15 V DC.
• Ja nepieciešams līdzspriegums, jāizmanto ārējs taisngriezis, filtrēšana un, ja nepieciešams, sprieguma stabilizācija.
• Paredzēts tiešai PCB montāžai; tas nav DIN sliedes vai atsevišķā aizsargkorpusā ievietots transformators.
• IP00 aizsardzības pakāpe nozīmē, ka transformators jāiebūvē atbilstoši aizsargātā galīgajā ierīcē.
• Ražotājs īsslēguma izturību norāda tikai TEZ modeļiem ar jaudu 0,5–3 VA; 15 VA TEZ 15,0/D modelim šāda īpašība nav norādīta.

Tehniskie parametri

Konstrukcija un montāža

Transformators izgatavots ar EI tipa magnētisko serdi un zaliets ar sveķiem PA korpusā. Konstrukcija paredzēta tiešai montāžai uz iespiedshēmas plates.

TEZ 15,0/D primārais tinums tiek pieslēgts pie 1. un 6. izvada, bet vienīgais sekundārais tinums – pie 8. un 11. izvada. Ražotājs iesaka PCB izmantot aptuveni 1,2 mm diametra caurumus izvadiem.

Svarīgas lietošanas un drošības piezīmes

Primārā ķēde tiek pieslēgta bīstamam 230 V AC tīkla spriegumam, tādēļ PCB un galīgās ierīces konstrukcijai jānodrošina atbilstošas izolācijas distances un aizsardzība pret pieskaršanos saskaņā ar spēkā esošajām elektrodrošības prasībām.

IP00 konstrukcija pati par sevi nenodrošina aizsardzību pret tiešu pieskaršanos vai apkārtējās vides iedarbību, tādēļ transformators jāiebūvē atbilstošā ierīces korpusā.

Nedrīkst pārsniegt 15 VA nominālo jaudu, 1 A nominālo sekundāro strāvu un ražotāja norādīto maksimālo apkārtējās vides temperatūru.
