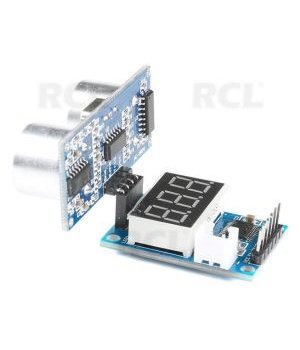

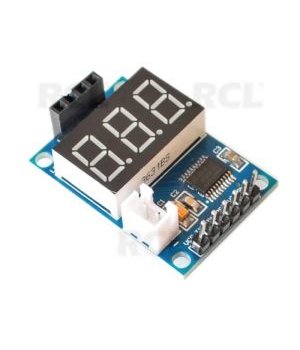

ATSTUMO matavimo ultra garsu modulis, tinka (ir) HC-SR04 (prek.kodas ABHCSR04) jutikliams ABESP05.jpg

ATSTUMO matavimo ultra garsu modulis, tinka (ir) HC-SR04 (prek.kodas ABHCSR04) jutikliams

Kodas ABESP05
  • Svoris bruto 8.00g

Eshop kaina: 7,70

Kiekis: 3+ 6+
Kaina: 7,32 6,85
Min. užsakymas: 1 Kartotinumas: 1

Kiekis

Išparduodama, galimas kiekis: 3vnt.
Prekės buvimo vietos:
Biuras/Centrinis sandėlis Kaune, Gaižiūnų 5A Prekės neturime (0)
Parduotuvė Vilniuje, Ukmergės g. 222 Prekę turime (1)
Parduotuvė Kaune, Savanorių pr. 241 Prekę turime (2)

Aprašymas

Įmontuotas STM8S103 didelio našumo mikroprocesorius
Su skaitmeniniu ekranu
Duomenis galima išvesti per nuoseklųjį prievadą
Efektyvus matavimo atstumas: 3 cm - 400 cm
Rodymo vienetas: cm
Didžiausia paklaida: apie 1 %
Darbinė įtampa: 5 V

Sąsajos aprašymas
VCC, GND: 5 V maitinimo sąsaja
2,54 mm baltas lizdas: 5V maitinimo sąsaja
TX: modulio nuosekliojo prievado siuntimo kojelė
RX: modulio nuosekliojo prievado priėmimo kojelė
NRST, SWIN: rezervuotas STM8 programos atsisiuntimo prievadas

Naudojimo instrukcija
Matavimų atstumą vienu metu galima rodyti per skaitmeninį vamzdelį ir nuoseklųjį prievadą
Skaitmeninis ekranas, tiesiogiai prijungti ultragarso modulį, prieiga prie 5 V maitinimo šaltinio
Nuosekliojo prievado išvestis: prijungti ultragarso modulį, modulio VCC, TX, RX, GND prijungti prie USB prie TTL modulio 5V, RX, TX, GND, nuosekliojo ryšio sparta 9600, išvesties formatas:
"D: XXX \ r \ n ", kur XXX reiškia atstumą, vienetas CM

Atsargumo priemonės
Matavimo diapazonas, matuojamo objekto plotas turi būti ne mažesnis kaip 0,5 kvadratinio metro, jis turi būti kuo lygesnis ir šiek tiek stipresnis atspindžio gebėjimas, kitaip tai turės įtakos bandymo rezultatams.
Veiksmingas matavimo atstumas 3 cm-400 cm, viršijus šį diapazoną, duomenys gali būti neleidžiami arba rodomi 000
