Širdies ritmo jutiklio modulis MAX30102 ABMJ040.jpg

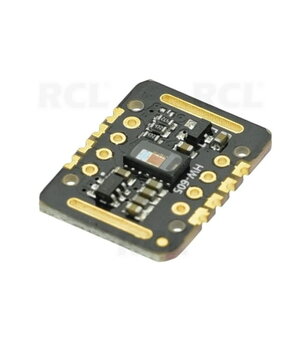

Širdies ritmo jutiklio modulis MAX30102

Kodas ABMJ040
  • Svoris bruto 3.00g

Eshop kaina: 4,25

Kiekis: 2+ 3+
Kaina: 3,78 2,73
Min. užsakymas: 1 Kartotinumas: 1

Kiekis
Prekės buvimo vietos:
Biuras/Centrinis sandėlis Kaune, Gaižiūnų 5A Prekės neturime (0)
Parduotuvė Vilniuje, Ukmergės g. 222 Prekės neturime (0)
Parduotuvė Kaune, Savanorių pr. 241 Prekę turime (1)

Aprašymas

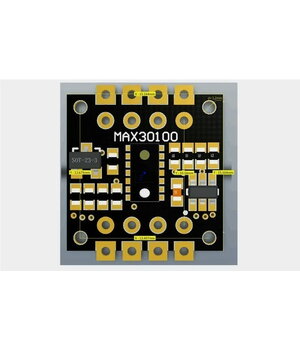

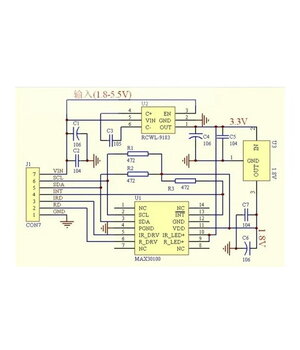

Brėžinys

Prekės savybės

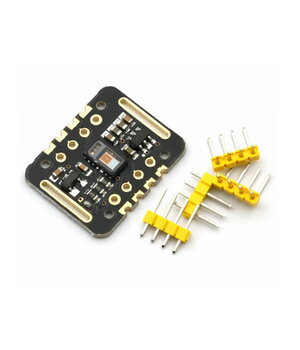

MAX30102 yra integruotas pulsoksimetro ir širdies ritmo monitoriaus biojutiklio modulis. Jame yra raudonas šviesos diodas ir infraraudonųjų spindulių šviesos diodas, fotodetektorius, optinis įrenginys ir mažo triukšmo elektroninė grandinė su aplinkos šviesos slopinimu. MAX30102 naudoja 1.8 V maitinimo šaltinį ir atskirą 5.0 V maitinimo šaltinį vidiniams šviesos diodams. Dėvėkite prietaisą, skirtą širdies ritmui ir kraujo deguonies surinkimui, ir nešiokite jį ant pirštų, ausų spenelių ir riešų. Standartinė su I2C suderinama ryšio sąsaja gali perduoti surinktas reikšmes į Arduino, KL25Z ir kitus mikrovaldiklius, kad būtų galima apskaičiuoti širdies ritmą ir kraujo deguonies kiekį. Be to, lustas taip pat gali išjungti modulį per programinę įrangą, budėjimo srovė yra artima nuliui, o maitinimas visada palaikomas. Dėl puikaus veikimo lustas plačiai naudojamas Samsung Galaxy S serijos mobiliuosiuose telefonuose. Lustas turi stiklinį dangtelį, kuris efektyviai pašalina išorinius ir vidinius šviesos trukdžius ir pasižymi geriausiu patikimumu.

Produkto parametrai:
LED didžiausias bangos ilgis: 660nm/880nm
LED maitinimo įtampa: 3,3~5V
Aptikimo signalo tipas: šviesos atspindžio signalas (PPG)
Išvesties signalo sąsaja: I2C sąsaja
Ryšio sąsajos įtampa: 18 ~ 3,3 V ~ 5 V (pasirinktinai)
Plokštės rezervuotos surinkimo angos dydis: 0,5x8,5 mm

Darbo principas
Šviesos tirpinimo metodas: pulso ir kraujo prisotinimo deguonimi matavimas naudojant žmogaus audinius, kad kraujagyslei plakant sukeltų skirtingą šviesos pralaidumą
Šviesos šaltinis: tam tikro bangos ilgio šviečiantis polių vamzdelis, selektyvus oksihemoglobinui (HbO2) ir hemoglobinui (Hb) arteriniame kraujyje
Pralaidumas paverčiamas elektriniu signalu: arterijos pulsacijos tūris pakeičiamas į šviesos pralaidumą. Šiuo metu šviesa atsispindi žmogaus kūno audiniuose fotoelektrinės konversijos būdu, paverčiama elektriniu signalu ir sustiprinama bei išvedama.

Išvadų aprašymas
VIN: pagrindinio maitinimo šaltinio įvesties gnybtas 1.8V-5V
3 bitų padas: pasirinkite magistralės ištraukimo lygį, priklausomai nuo kaiščio pagrindinės įtampos, pasirinkite 1,8 V arba 3,3 V (šiame terminale yra 3,3 V ir daugiau) SCL: prijunkite I2C magistralės išvadą
SDA: duomenys, prijungti prie I2C magistralės
INT: MAX30102 lusto pertraukimo išvadas RD: RAUDONAS MAX30102 lusto, LED įžeminimo gnybtas, - paprastai neprijungtas
IRD: MAX30102 lusto IR, LED įžeminimas paprastai nėra prijungtas
GND: įžeminimo laidas
