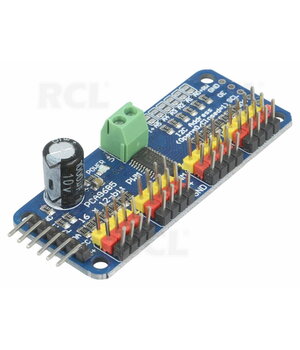

PWM/Servo variklių valdiklis, I2C sąsaja, 16 Channel 12-bit PCA9685
Kodas ABRDV04- Svoris bruto 11.00g
Eshop kaina: 9,70 €
| Kiekis: | 4+ | 8+ |
| Kaina: | 8,63 | 6,82 |
| Prekės buvimo vietos: | ||
|---|---|---|
| Biuras/Centrinis sandėlis Kaune, Gaižiūnų 5A | Prekės neturime (0) | |
| Parduotuvė Vilniuje, Ukmergės g. 222 | Prekę turime (1) | |
| Parduotuvė Kaune, Savanorių pr. 241 | Prekę turime (1) | |
Aprašymas

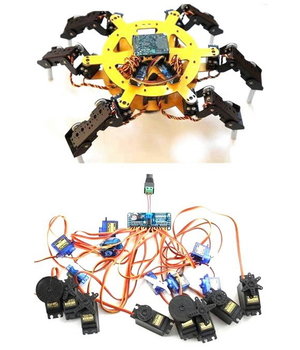

Norite pasigaminti šešiakoję vaikštynę? Galbūt kuriate meno kūrinį su daugybe judančių dalių arba jums reikia valdyti daugybę šviesos diodų su tikslia PWM išvestimi. Jūsų mikrovaldiklis turi ribotą PWM išėjimų skaičių, o jūs pastebite, kad jų trūksta! Tik ne su "Adafruit" 16 kanalų 12 bitų PWM/servo tvarkykle - I2C sąsaja. Naudodami PWM ir servo tvarkyklės breakout'ą galite valdyti 16 laisvai veikiančių PWM išėjimų naudodami tik du kontaktus! Reikia valdyti daugiau nei 16 PWM išėjimų? Jokių problemų. Sujunkite iki 62 šių valdiklių, kad gautumėte iki 992 PWM išėjimų.
Savybės:
Matmenys (be galvučių ir gnybtų bloko): 62,5 mm x 25,4 mm x 3 mm)

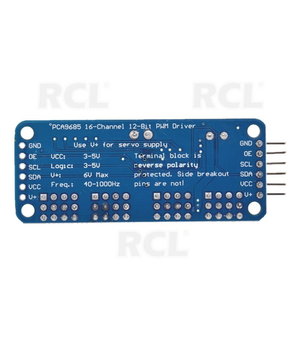

Ši plokštė (mikroschema) naudoja I2C 7 bitų adresą 0x60-0x80, pasirenkamą džemperiais
Gnybtų blokas maitinimo įėjimui (arba galite naudoti šone esančias 0,1" jungtis)
Gnybtų bloko įėjimo apsauga nuo atvirkštinio poliariškumo
Žalias šviesos diodas indikuoja maitinimą
3 kontaktų jungtys grupėmis po 4, kad vienu metu galėtumėte prijungti 16 servopavarų (servopavarų jungtys yra šiek tiek platesnės nei 0.1 colio, todėl ant 0,1 colio jungties galite sudėti tik 4 vienas šalia kito
"Grandininė" konstrukcija
Vieta, kur ant V+ linijos galima įdėti kondensatorių (jei jo prireiktų)
220 omų nuoseklūs rezistoriai ant visų išėjimo linijų, kad jos būtų apsaugotos, o šviesos diodų valdymas būtų trivialus
6 adresų pasirinkimo kontaktų jungtys
i2c valdomas PWM valdiklis su įmontuotu laikrodžiu. Skirtingai nei TLC5940 šeimos atveju, jums nereikia nuolat siųsti signalo, kuris pririštų jūsų mikrovaldiklį, jis veikia visiškai laisvai!
Jis suderinamas su 5 V įtampa, o tai reiškia, kad galite jį valdyti iš 3,3 V mikrovaldiklio ir vis tiek saugiai valdyti iki 6 V išėjimus (tai naudinga, kai norite valdyti baltus arba mėlynus šviesos diodus su 3,4+ priekine įtampa).
6 adresų pasirinkimo kaiščiai, todėl į vieną i2c magistralę galite jungti iki 62 šių tvarkyklių, iš viso 992 išėjimus - tai daug servopavarų arba šviesos diodų
Reguliuojamas PWM dažnis iki maždaug 1.6 KHz
12 bitų skiriamoji geba kiekvienam išėjimui - servopavarų atveju tai reiškia maždaug 4us skiriamąją gebą esant 60 Hz atnaujinimo dažniui
Konfigūruojamas push-pull arba open-drain išėjimas
Išėjimo įjungimo kaištis, kad būtų galima greitai išjungti visus išėjimus
