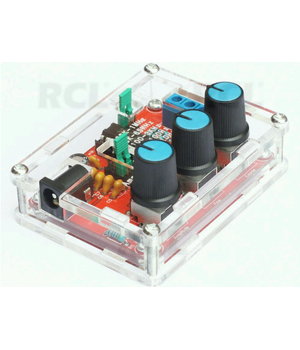

GENERATORIAUS modulis XR2206 1Hz-1MHz rinkinys (nesurinktas)
Kodas ABRM17- Svoris bruto 75.00g
Eshop kaina: 10,90 €
| Kiekis: | 3+ | 5+ |
| Kaina: | 9,81 | 9,48 |
| Prekės buvimo vietos: | ||
|---|---|---|
| Biuras/Centrinis sandėlis Kaune, Gaižiūnų 5A | Prekę turime (6) | |
| Parduotuvė Vilniuje, Ukmergės g. 222 | Prekę turime (3) | |
| Parduotuvė Kaune, Savanorių pr. 241 | Prekę turime (2) | |
Aprašymas
Didelė skiriamoji geba, galima generuoti sinusoidės, trikampio ir kvadrato formos bangas.
Dažnių diapazonas: 1Hz-1MHz.
Reguliuojamas dažnis ir amplitudė.
Dažnio reguliavimo funkcijos: stambus ir smulkus derinimas.
Platus maitinimo diapazonas, naudokite 9-12 V išorinį maitinimą arba 9 V bateriją (NEĮTRAukta).

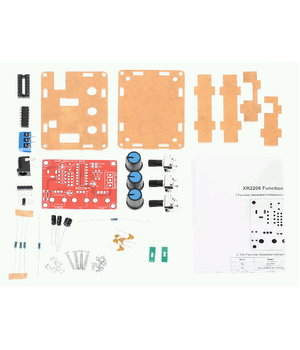

Visi komponentai yra per skylę, juos lengva montuoti.
Specifikacijos:
Maitinimo įtampa: 9-12 V nuolatinės srovės įvestis

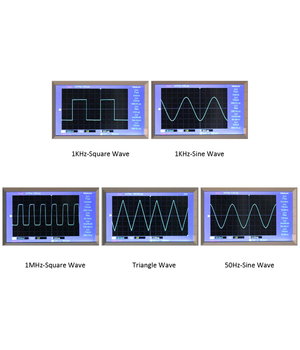

Bangų formos: Kvadratinė, sinusinė ir trikampė
Impedancija: 600 omų + 10 %
Dažnis: 1 Hz-1 MHz
Sinusinė banga
Amplitudė: 0-3 V esant 9 V nuolatinės srovės įėjimui
Iškraipymai: Mažiau nei 1% (esant 1KHz)
Plokštumas: +0,05dB 1Hz - 100kHz
Kvadratinė banga
Amplitudė: 8V (be apkrovos) esant 9V nuolatinės srovės įėjimui
Kilimo trukmė: Mažiau nei 50ns (esant 1KHz)
Kritimo trukmė: mažiau nei 50ns (esant 1KHz): mažiau nei 30ns (esant 1KHz)
Simetrija: Mažiau kaip 5 % (esant 1KHz)
TRIANGLE WAVE
Amplitudė: 0-3V esant 9V nuolatinės srovės įėjimui
Linijiškumas: Mažiau kaip 1% (iki 100KHz) 10mA
