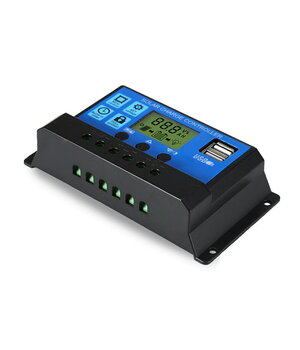

KONTROLERIS saulės panelėms 12/24V 60A

Funkcijos:

• Įmontuotas pramoninis mikrovaldiklis.
• Vieno klavišo nustatymas, skaitmeninis ekranas, automatinės atminties funkcija.
• Visiškai 4 pakopų PWM įkrovos valdymas.
• Įmontuotos trumpojo jungimo apsaugos, atvirosios jungties apsaugos, atvirkštinės apsaugos, perkrovos apsaugos

• Dvigubas mosfetas Atvirkštinės srovės apsaugos, mažo šilumos kiekio gamyba.

• Vardinė įtampa: 12V 24V Auto

• Srovė: 60A
• Su laikmačiu ir šviesos jutikliu, gali veikti saulės šviesos sistemoje.

• Skirta tik ne tinkle veikiančiai fotovoltinės saulės sistemai.

• 10A 12V PV sistemai: 120 W saulės kolektorius, 12V švino rūgšties akumuliatorius, 21 V maksimali įėjimo įtampa.

• 10A 24V PV sistemai: 240 W saulės kolektorius, 24 V švino rūgštinis akumuliatorius, 42 V maksimali įėjimo įtampa.

Saugos instrukcijos:

• Prieš pirmą kartą montuojant akumuliatorių, įsitikinkite, kad jo įtampa yra pakankama, kad valdiklis galėtų atpažinti akumuliatoriaus tipą.

• 2.Akumuliatoriaus laidas turi būti kuo trumpesnis, kad nuostoliai būtų kuo mažesni.

• 3.Reguliatorius tinka tik švino rūgšties akumuliatoriams: Jis netinka nikelio metalo hidrido, ličio jonų ar kitiems akumuliatoriams.

• 4.Įkrovimo reguliatorius tinka tik saulės moduliams reguliuoti. Prie įkrovimo reguliatoriaus niekada neprijunkite kito įkrovimo šaltinio.

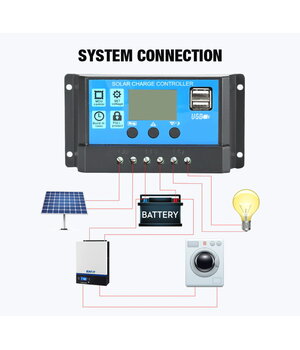

Sistemos prijungimas:

• 1. Prijunkite akumuliatorių prie įkrovimo reguliatoriaus - pliusas ir minusas. jis rodys 1 , jei aptiks 12 V akumuliatorių, 2, jei aptiks 24 V akumuliatorių.

• 2.Prijunkite fotovoltinį modulį prie reguliatoriaus - pliusas ir minusas.

• 1. Prijunkite vartotoją prie įkrovimo reguliatoriaus - pliusas ir minusas.

• Išmontuojant taikoma atvirkštinė tvarka!

• Netinkama eilės tvarka gali sugadinti valdiklį!

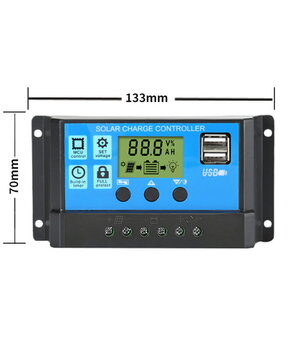

• Dydis: 133x70x32 mm
