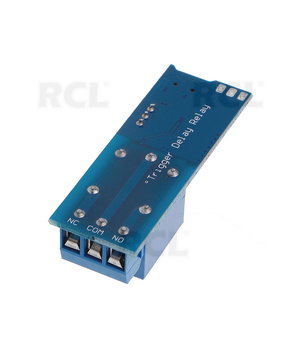

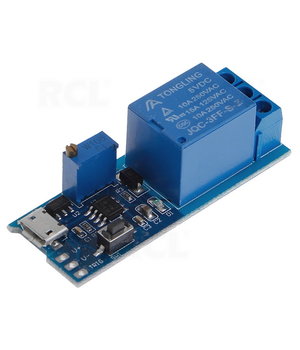

Laiko relės (taimeris) modulis Micro USB su rele, 0..19sek, universalus

Svarbiausi įvykiai:

Reguliuodami potenciometrą galite nustatyti laiko trukmę - 0...19 sek ribose MicroUSB 5,0 V maitinimo šaltinis su įvesties prievadu, lengva naudoti.
5 ~ 30 V plati maitinimo įtampa.
Išorinio signalo paleidimas ir klavišo paleidimas dviem būdais.
Su relės indikatoriumi.
Apsaugos nuo trukdžių galimybė, relė esant įvairiems trukdžiams neveiks klaidingai, tinka pramoniniam valdymui.

Savybės:

Darbinė įtampa: plati įtampa 5 ~ 30 V, dvi maitinimo sąsajosVeikimo režimas: pradinė būsena, modulio išėjimai: normaliai atviras (NO) ir bendrasis gnybtas (COM) atjungti, normaliai uždaras (NC) ir bendrasis gnybtas (COM) prijungti.
Jei pateikiamas žemas impulsinis signalas arba liečiamasis paleidimo klavišas, relės ir indikatoriaus lemputės, modulio išvesties būsena: normaliai atvira (NO) ir bendrasis (COM) sujungti, normaliai uždara (NC) ir bendrasis gnybtas (COM) atjungti. Po 0-24 sekundžių (šį laiką galima reguliuoti pagal poreikius) relė išjungiama, grįžtama į būseną prieš suveikimą.Laiko trukmė reguliuojama potenciometru, pagal nutylėjimą 0-24 sekundės. Jei reikia daugiau laiko, galite pakeisti didesnį kondensatorių (C2) arba potenciometrą. Vėlavimo laikas T = 1,1RC. Pavyzdžiui: 22uf kondensatorius ir 1M rezistorius, tada T = 1,1 * 0,000022 * 1000000 = 24,2 sekundės.Su relės indikatoriumi.Modulis gali valdyti: 10A / 250VAC, 10A / 30VDC apkrovą.Relė turi apsaugą nuo laisvojo sukimosi.Paleidimo signalo įvesties gnybtas suprojektuotas su traukos ir filtro grandine, padidinta apsauga nuo trikdžių, tinka pramoniniam valdymui. Daugelis gamintojų prideda optinę izoliaciją, tačiau nėra atskyrimo tarp modulio įžeminimo ir signalo įžeminimo, nebūtų pasiektas trikdžių efektas. Atlikus bandymą nustatyta, kad tik padidėja signalo įvesties prievado stabilumas trukdžiams, nepriklausomai nuo to, ar šis modulis yra elektromagnetinių trukdžių aplinkoje, ar įjungimo ir išjungimo momentu, relė nesukels veikimo sutrikimų.Matmenys: 5,4x1,9x1,8 cm (D * Š * V)Svoris: 16 g

Taikymo sritys: - šviesos signalas, kuris gali būti perduodamas į kompiuterį:

Įranga: įsilaužimo, signalizacijos, pastato uždelsimo jungiklis, garso ir šviesos valdymo šviesos jungiklis.

Vėlavimas maitinama transporto priemonių įranga, kad būtų išvengta didelių srovių, atsirandančių pradėjus degti automobilio įrangai.Užkirsti kelią vienu metu paleidžiamiems keliems prietaisams, dėl kurių dega prietaisai arba nepavyksta paleisti.
