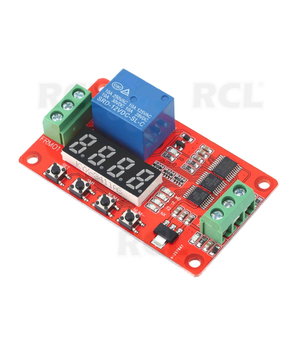

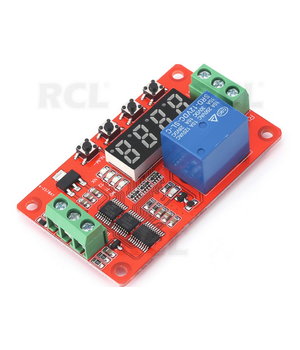

Laiko relės (taimeris) modulis Self-lock PLC Cycle Delay

Šis daugiafunkcinis relės valdymo modulis, specialiai sukurtas įvairių poreikių naudotojams, mikrokontrolerio, kaip pagrindinio įrenginio, naudojimas, iš anksto nustatytos 18 rūšių funkcijų, ir gali būti pagrįstas naudotojo poreikiais, pritaikomas ir pridedamos kitos konkrečios funkcijos.

Maitinimo relės modulis, naudojantis aukštos kokybės, aukštos įtampos galios tranzistorių, raudonos, mėlynos spalvos signalines lemputes, dvipusę PCB plokštę, audinio plokštę, kad būtų atsižvelgta į visapusišką, stabilų veikimą, gali būti plačiai naudojamas įvairiose arba galios valdymo tipų progose.

Funkcijos: - Išmanusis elektros energijos šaltinis, kuris gali būti naudojamas kaip elektros energijos šaltinis:

Naujasis atnaujinimas iki 2.0 versijos, modulis turi aštuonių rūšių anksčiau, padidintas iki 18 rūšių, kad atitiktų daugiau programų poreikius

Padidinti tiekimo apsaugos nuo atvirkštinio veikimo funkciją, ir neima neteisingo maitinimo šaltinio yra sugadintas modulis

Naudojami aukščiausios kokybės aukštos įtampos maitinimo moduliai, diskretusis maitinimo šaltinis prieš pakeičiant sistemą stabilesnis ir patikimesnis;

Padidintas 0,1 sekundės laiko nustatymas, laiko nustatymo tikslumas nuo ankstesnio 0,1 sekundės, padidintas iki 0,01 sekundės

Padidinti automatinio energijos taupymo funkciją, naudotojai gali savarankiškai nustatyti

1) modulio funkciją:

Vartotojai gali rodyti raktą ir pasirinkti šias 18 rūšių funkcijų vienoje, galite nustatyti ir išsaugoti funkcijų parametrus, taip pat galite peržiūrėti dabartinės funkcijos parametrus laiko parametras nustato mažiausią 0,1 sekundės reguliuojamą tikslumą, geresnį nei 0,01 sekundės, atsižvelgiant į konkrečias Nustatyti naudojimo instrukcijas, galima gauti iš pardavėjų.

Patarimai: 1-8 funkcijos paleidžiamos įjungus maitinimą savarankiškai, 9-18 funkcijoms paleisti reikia didelio impulso signalo (didelio impulso trukmė trumpesnė nei 20 ms, tas pats taikoma ir toliau).

1 funkcija:

Laiko parinkimas: įjungus maitinimą, laiko uždelsimo relė T1, T1 tarp 0,1 sekundės -270 valandų reguliuojama, CH1 sąsajos su aukšto lygio impulso signalu, pakartokite pirmiau nurodytas funkcijas.

2 funkcija:

Laiko išjungimas: Kai maitinimo relė, laiko vėlinimo relė atjungta T1, T1 tarp 0,1 sekundės -270 valandų reguliuojama, CH1 sąsajos su aukšto lygio impulsiniu signalu, pakartokite pirmiau nurodytas funkcijas.

3 funkcija:

Pakartotinis laiko ištraukimas: Po to, kai maitinimo relė neišsitraukia, uždelsimo laikas T1 pasiekia relę; atvyksta relė T2, uždelsimo laikas T1 ir T2 per 0,1 sekundės -270 valandų reguliuojamas iš sąsajos su CH1 aukšto lygio impulsų signalo, pakartokite pirmiau nurodytas funkcijas.

4 funkcija:

Tuomet ištraukite laiką: Po maitinimo iš karto ištraukite relę, relė išjungiama po to, kai atvyksta uždelsimo laikas T1; atvyksta po to, kai atjungiama relės laikas T2, -270 valandų per 0,1 sekundės uždelsimo laikas tarp T1 ir T2 reguliuojamas, CH1 sąsajos su aukšto lygio impulsiniu signalu, pakartokite pirmiau nurodytas funkcijas

5 funkcija:

Begalinio ciklo laiko režimas 1: po to, kai maitinimo relė netraukiama, uždelsimo laikas T1 pasiekia relę; atjungus relę T2 atvyksta, tada pakartokite pirmiau nurodytą sąlygą, uždelsimo laikas T1 ir T2 0,1 reguliuojamos sekundės tarp -270 valandų, į aukšto lygio impulsinį signalą CH1 sąsaja, galite iš naujo paleisti pirmiau nurodytas funkcijas.

6 funkcija:

Begalinės kilpos laiko režimas 2: įjungus maitinimą, iš karto ištraukite relės uždelsimo laiką T1 pasiekia išjungtą relę; atvyksta atjungus relės laiką T2, tada pakartokite pirmiau nurodytą sąlygą, uždelsimo laikas T1 ir T2 0,1 sekundės reguliuojamas tarp -270 valandų, iki aukšto lygio impulsinio signalo CH1 sąsajos, galite iš naujo paleisti pirmiau nurodytas funkcijas.

7 funkcija:

1 baigtinio ciklo laiko režimas: remiantis 5 funkcija, didinant ciklų skaičiaus funkciją, šis laikas tarp T1 ir T2 per 0,1 sekundės -9999 sekundžių reguliuojamas, NX ciklų reguliuojamas tarp 1-999999 kartų, sąsaja su CH1 aukšto lygio impulsiniu signalu, šias funkcijas galima paleisti iš naujo

8 funkcija:

Galutinio ciklo laiko režimo 2:6 funkcija, pagrįsta padidinto funkcionalumo ciklais, šis laikas tarp T1 ir T2 per 0,1 sekundės -9999 sekundžių reguliuojamas, NX ciklai reguliuojami 1-999999 kartų, sąsaja su CH1 aukšto lygio impulsinis signalas, šias funkcijas galima paleisti iš naujo.

9 funkcija:

Užraktinės relės režimai: CH1 sąsajos su relės aukšto lygio impulsų signalu, relė, kad aukšto lygio impulsų signalo relė būtų atjungta.

10 funkcija:

Triggerio relės režimai: CH1 sąsajos su aukštą impulsinį signalą perduodančia rele, relė, aukštas išnyksta, relė atjungta.

11 funkcija:

Pull Trigerio paleidimo laiko nustatymas: Po to, kai maitinimo relė neveikia, CH1 sąsaja su aukšto lygio impulso signalu, laiko delsos relė T1, T1 reguliuojama nuo 0,1 sekundės iki 270 valandų, aukšto lygio sąsaja pakartoti CH1 impulso signalą, pakartoti pirmiau nurodytą funkciją.

12 funkcija:

Trigerio išjungimo laikas: Po to, kai maitinimo relė neveikia, aukšto lygio sąsajos su CH1 impulsinio signalo rele, relės išjungimo uždelsimo laikas T1, T1 tarp 0,1 sekundės -270 valandų reguliuojamas, pakartoti CH1 sąsają su aukšto lygio impulsiniu signalu, pakartoti pirmiau nurodytas funkcijas.

13 funkcija:

Paspauskite gaiduką ir atjunkite laiko nustatymą: Po to, kai maitinimo relė neveikia, sąsaja su aukšto lygio impulsiniu signalu CH1, atvykusi po uždelsimo laiko T1 relė; ištraukti relę atvyksta po T2, T1 ir uždelsimo laikas T2 reguliuojamas tarp 0,1 sekundės -270 valandų, pakartoti sąsają su aukšto lygio impulsiniu signalu CH1, pakartoti pirmiau nurodytas funkcijas.

14 funkcija:

Atjunkite ir tada ištraukite paleidiklio laiką: Po to, kai galios relė neveikia, sąsaja su aukšto lygio impulsiniu signalu CH1, iš karto ištraukite relę, relė išjungiama po uždelsimo laiko T1 atvyksta; atvyksta po relės atjungimo laiko T2, uždelsimo laikas tarp T1 ir T2 -270 valandų reguliuojamas 0,1 sekundės, pakartokite sąsają su aukšto lygio impulsiniu signalu CH1, pakartokite pirmiau nurodytą funkciją

15 funkcija:

Begalinio ciklo laiko režimas 1: po to, kai maitinimo relė neveikia, duokite aukšto lygio impulsinį signalą CH1 sąsajas, uždelsimo laikas T1 pasiekia relę; ištraukite relės atjungimo laiką T2 atvyksta, tada pakartokite pirmiau nurodytą būseną, pratęsimas Kai laikas tarp T1 ir T2 -270 valandų reguliuojamas 0,1 sekundės, pakartokite sąsają su aukšto lygio impulsiniu signalu CH1, pirmiau nurodyta funkcija gali būti paleista iš naujo.

16 funkcija:

Begalinės kilpos laiko režimas 2: po to, kai maitinimo relė neveikia, CH1 sąsajos su aukšto lygio impulsiniu signalu, iš karto ištraukia relę, relė išsijungia po to, kai atvyksta uždelsimo laikas T1; pertraukos laikas T2 pasiekus relę, tada pakartoti pirmiau nurodytą būseną, uždelsimo laikas tarp T1 ir T2 -270 valandų reguliuojamas 0,1 sekundės, pakartoti sąsają su aukšto lygio impulsiniu signalu CH1, pirmiau nurodytą funkciją galima paleisti iš naujo

17 funkcija:

Baigtinio ciklo laiko režimas 1:15 remiantis funkcionalumu, didinant ciklų skaičiaus funkciją, šis laikas tarp T1 ir T2 0,1 sekundės -9999 sekundės reguliuojamas, NX ciklų reguliuojamas nuo 1-999999 kartų, kartojant CH1 sąsają su aukšto lygio impulsiniu signalu, galima iš naujo paleisti pirmiau nurodytas funkcijas

18 funkcija:

Galutinio ciklo laiko režimas 2: 16 pagal funkcionalumą, ciklų skaičiaus didinimo funkcija, šį kartą tarp T1 ir T2 per 0,1 sekundės -9999 sekundžių reguliuojamas, NX ciklai reguliuojami tarp 1-9999 kartų, kartojimas į CH1 sąsają su aukštu impulsiniu signalu, galite iš naujo paleisti pirmiau minėtas funkcijas.

2) modulio sąsaja:

Modulio valdymo terminalas: 3 laidų sąsaja, visos sąsajos yra terminalinės, patogios naudoti

1, DC +: nuolatinės srovės maitinimo teigiamas

2, DC-: neigiamas nuolatinės srovės maitinimas

3, CH1: įvesties aptikimo sąsajos, aktyvus aukštas

Relės išėjimai: 3 laidų sąsaja, visos sąsajos yra gnybtai

1.NO: normaliai atvira relės sąsaja, relė prieš atlaisvinimą po trumpo ištraukimo su COM1

2.COM: bendra sąsajos relės sąsaja

NC: normaliai uždara relės sąsaja, COM1 relė prieš ir po trumpojo ištraukimo su laisvaApkrovos pajėgumas: normaliai atviras prievadas didžiausias apkrovos pajėgumas: NUOLATINĖS SROVĖS 0-30V/10A, KINTAMOSIOS SROVĖS 0-250V/10A

NC prievadas didžiausias apkrovos pajėgumas: DC 0-28V/10A, AC 0-125V/10A

3) Specifikacija:

Darbinė įtampa: 12 V

Darbinė srovė: 12V/mažiau nei 50mA (kai relė neveikia, veikia mažiau nei 15mA, išjungti dsiplay mažiau nei 3mA)

Darbinė temperatūra: -20-60 laipsnių (ribinis diapazonas -30-70 laipsnių)

Apkrovos pajėgumas:

Maksimalus apkrovos pajėgumas: NUOLATINĖS SROVĖS 0-30V/10A, KINTAMOSIOS SROVĖS 0-250V/10A

Modulio normaliai uždara sąsaja maksimali apkrova: DC 0-28V/10A, AC0-125V/10A
