TEMPERATŪROS JUTIKLIO modulis su NTC termistoriumi, tinka Arduino

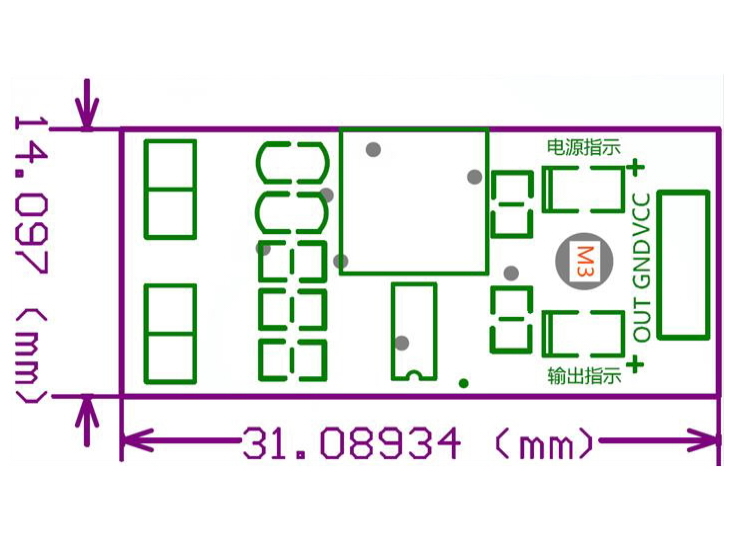

Naudojant NTC termistorinį jutiklį, geras jautrumasKomparatoriaus išėjimo signalo švarios bangos forma yra gera, gebėjimas vairuoti, daugiau nei 15 mA.Sureguliuokite temperatūros pasiskirstymo bito aptikimo ribąDarbinė įtampa 3,3 V-5 VIšėjimo formatas : Skaitmeninis perjungimo išėjimas (0 ir 1)Su varžtų skylėmis, kad būtų lengva montuotiMažos plokštės PCB dydis: 3,2 cm x 1,4 cmNaudojamas plačios įtampos LM393 komparatoriusNaudojimo modulis:

Modulio šiluminė varža yra labai jautri aplinkos temperatūrai, paprastai naudojamas aplinkos temperatūrai nustatyti;Reguliuojant potenciometrą, galima keisti temperatūros aptikimo ribą (t. y. temperatūros kontrolės vertę), jei reikia kontroliuoti, kad aplinkos temperatūra būtų 50 laipsnių, modulis atitinkamoje aplinkos temperatūroje, kuriai šviečia žalia šviesa, DO išvestis yra HIGH lygis nukrenta žemiau nustatytos temperatūros vertės, išvestis yra aukšta, žalia šviesa nešviečia;DO išvestis gali būti tiesiogiai sujungta su mikrovaldikliu per mikrovaldiklį, kad būtų galima aptikti aukštą ir žemą , taip nustatant aplinkos temperatūros pokyčius;DO OUR išėjimai gali tiesiogiai valdyti relės modulį , kuris gali būti sudarytas iš termostato, skirto susijusios įrangos darbinei temperatūrai kontroliuoti, taip pat gali būti prijungtas prie ventiliatoriaus, naudojamo šildymui ir kt;Modulio temperatūros aptikimo diapazonas 20-80 °C ;Šį modulį taip pat galima pakeisti laidiniu temperatūros jutikliu, skirtu vandens temperatūrai, valdomam vandens rezervuarui.
