Didelio tikslumo nešiojamas LCR / ESR matuoklis LC1020E FNIRSI

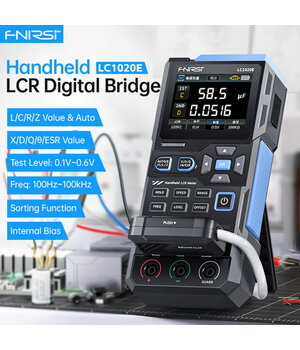

# 🔬 LC1020E High Precision Handheld Digital Bridge LCR ESR Tester

## Profesionalus didelio tikslumo nešiojamas LCR / ESR matuoklis

**LC1020E High Precision Handheld Digital Bridge LCR ESR Tester** – tai profesionalus nešiojamas LCR matuoklis, skirtas tiksliam rezistorių, kondensatorių, induktyvumų ir kitų pasyviųjų elektronikos komponentų matavimui. Prietaisas sukurtas elektronikos inžinieriams, servisų specialistams, laboratorijoms, gamybos kokybės kontrolei bei pažengusiems elektronikos mėgėjams.

Dėl plataus matavimo dažnių diapazono, automatinio komponentų atpažinimo, dviejų parametrų rodymo ir keturių laidų (Kelvin) matavimo technologijos LC1020E leidžia atlikti itin tikslius matavimus net mažos varžos bei mažos talpos komponentams.

---

## ✨ Pagrindinės savybės

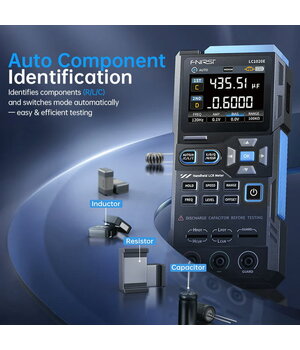

- ✅ Automatinis rezistorių, kondensatorių ir induktyvumų atpažinimas
- ✅ Didelio tikslumo matavimai
- ✅ Dviejų parametrų rodymas vienu metu
- ✅ ESR matavimas
- ✅ Impedanso (Z) matavimas
- ✅ 5 pasirenkami matavimo dažniai
- ✅ 3 reguliuojami bandymo įtampos lygiai
- ✅ 4 laidų Kelvin matavimo technologija
- ✅ Atviro ir trumpo jungimo kalibravimas
- ✅ Komponentų rūšiavimo (PASS / FAIL) funkcija
- ✅ Matavimo rezultatų registravimas
- ✅ USB Type-C sąsaja
- ✅ Integruotas įkraunamas ličio akumuliatorius

---

# 📋 Techniniai parametrai

| Parametras | Reikšmė |
|------------|---------|
| Modelis | LC1020E |
| Ekranas | 2.8" spalvotas TFT LCD |

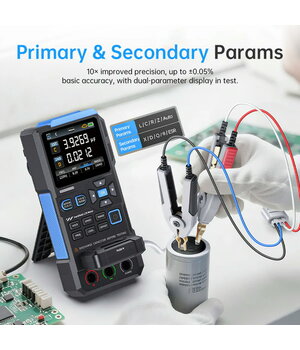

| Rodmenų raiška | 4½ skaitmens (pagrindinis ir papildomas parametras) |
| Pagrindiniai matavimo parametrai | AUTO, R, C, L, Z |
| Papildomi parametrai | X, D, Q, θ, ESR |
| Pagrindinis tikslumas | 0,3 % |
| Didžiausias tikslumas | iki ±0,05 % (tam tikruose režimuose) |

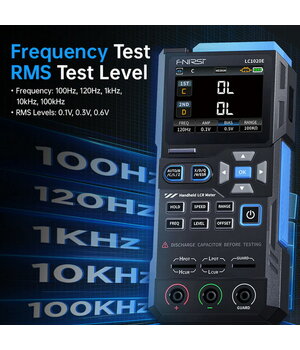

| Matavimo dažniai | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Bandymo įtampa | 0,1 V / 0,3 V / 0,6 V |

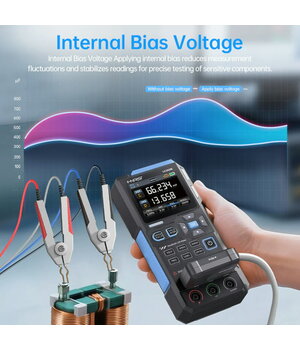

| Vidinė poliarizacija | 0 V / 0,5 V |
| Išėjimo varža | 100 Ω |
| Sąsaja | USB Type-C |

---

# 📏 Matavimo diapazonai

### Varža (R)

- 0 Ω – 10 MΩ

### Talpa (C)

- 0 pF – 100 mF

### Induktyvumas (L)

- 0 H – 100 H

---

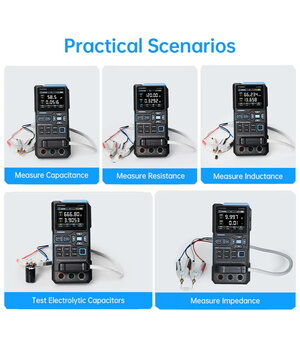

# ⚙️ Matavimo funkcijos

LC1020E palaiko įvairius profesionalius matavimo režimus:

- Varžos (R)
- Talpos (C)
- Induktyvumo (L)
- Impedanso (Z)
- ESR
- Reaktyviosios varžos (X)
- Nuostolių koeficiento (D)
- Kokybės koeficiento (Q)
- Fazės kampo (θ)

Prietaisas automatiškai parenka tinkamiausią matavimo režimą bei leidžia naudotojui pasirinkti pageidaujamą matavimo dažnį.

---

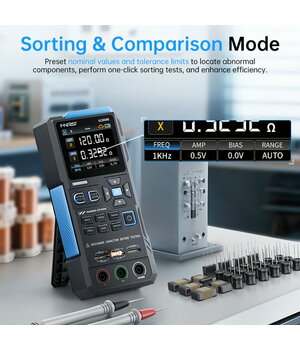

# 🎯 Komponentų rūšiavimo funkcija

Integruota **Sorting Mode** funkcija leidžia:

- nustatyti nominalią komponento vertę;
- pasirinkti leistiną nuokrypį (0,1–99,9 %);
- automatiškai nustatyti, ar komponentas atitinka reikalavimus;
- rūšiuoti komponentus gamybos ar remonto metu.

Tai itin naudinga serijinei kokybės kontrolei.

---

# 🔧 Kalibravimas

Prietaisas palaiko:

- Atviros grandinės (Open Calibration)
- Trumpo jungimo (Short Calibration)

Šios funkcijos sumažina matavimo laidų bei zondų įtaką ir pagerina mažų varžų bei mažų talpų matavimo tikslumą.

---

# 🔌 Matavimo jungtys

LC1020E turi:

- 3 kontaktų matavimo lizdą
- 5 kontaktų profesionalų matavimo lizdą
- 4 laidų Kelvin matavimo palaikymą

Tai leidžia atlikti labai tikslius mažos varžos matavimus.

---

# 🔋 Maitinimas

- Integruotas 3,7 V ličio akumuliatorius
- Talpa – 3000 mAh
- Įkrovimas per USB Type-C jungtį
- Automatinis išsijungimas energijos taupymui

---

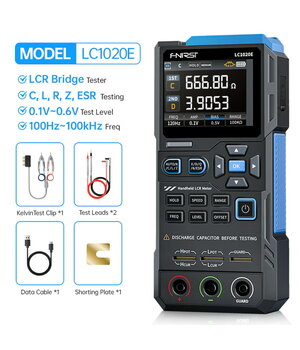

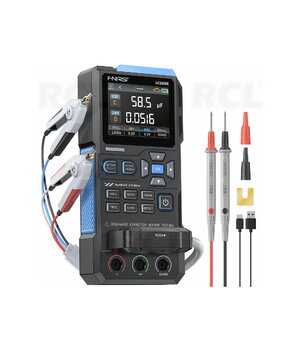

# 📦 Komplektacija

Standartinį komplektą sudaro:

- LC1020E LCR matuoklis
- Kelvin matavimo gnybtai
- Matavimo laidai
- Kalibravimo plokštelė
- USB Type-C kabelis
- Naudojimo instrukcija

---

# 🏭 Pritaikymo sritys

LC1020E puikiai tinka:

- Elektronikos laboratorijoms
- Serviso centrams
- Gamybos kokybės kontrolei
- Moksliniams tyrimams
- Universitetams
- Elektronikos kūrėjams
- Radijo mėgėjams
- Komponentų atrankai ir rūšiavimui
- PCB diagnostikai
- Elektroninių komponentų testavimui

---

# ⭐ Pagrindiniai privalumai

- Didelis matavimo tikslumas
- Automatinis komponentų atpažinimas
- ESR ir impedanso matavimas
- Dviejų parametrų rodymas vienu metu
- Penki matavimo dažniai
- Kelvin 4 laidų technologija
- Komponentų rūšiavimo funkcija
- Profesionalus spalvotas TFT ekranas
- USB Type-C sąsaja
- Kompaktiškas korpusas
- Įkraunamas 3000 mAh akumuliatorius
- Tinka tiek laboratorijai, tiek darbui lauko sąlygomis
