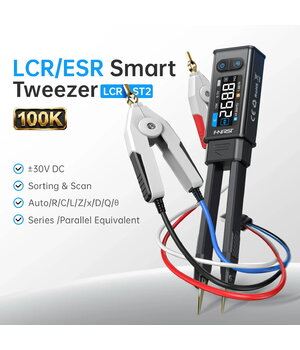

🔬 FNIRSI LCR-ST2 100K LCR ESR Meter 2-in-1 Digital Tweezers Bridge

Profesionalus LCR ir ESR matuoklis su skaitmeniniais matavimo pincetais

FNIRSI LCR-ST2 – tai naujos kartos profesionalus elektroninių komponentų matuoklis, apjungiantis LCR matuoklį, ESR matuoklį ir skaitmeninius matavimo pincetus viename kompaktiškame įrenginyje. Prietaisas skirtas greitam bei itin tiksliam SMD ir THT komponentų matavimui atliekant elektronikos remontą, projektavimą, laboratorinius tyrimus, kokybės kontrolę ir gamybą.

LCR-ST2 palaiko tiek matavimo pincetų, tiek Kelvin keturių laidų spaustukų režimą, todėl vienodai patogiai galima matuoti tiek labai mažus paviršinio montavimo komponentus, tiek didesnius išvadinius elementus.

Didelės raiškos 1,47 colio spalvotas HD ekranas, automatinis komponentų atpažinimas, keli matavimo dažniai bei pilno dažnių diapazono analizė leidžia atlikti profesionalius matavimus tiek dirbtuvėse, tiek lauko sąlygomis.

---

⭐ Pagrindiniai privalumai

• 🔬 LCR ir ESR matuoklis viename įrenginyje
• ⚡ Automatinis rezistorių, kondensatorių ir ričių atpažinimas
• 📏 Tikslus SMD komponentų matavimas
• 📎 Komplekte yra Kelvin 4 laidų matavimo spaustukai
• 📈 ESR, D, Q, X, Z ir fazės kampo matavimai
• 🔄 Pilnas dažnių nuskaitymas nuo 100 Hz iki 100 kHz
• 📊 Vienu metu rodomi du matavimo parametrai

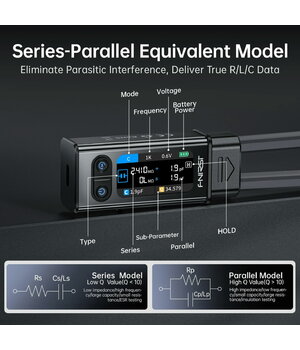

• 🎯 Serijinio ir lygiagretaus ekvivalento palyginimas
• 📱 Automatinis ekrano pasukimas
• 🔋 Integruotas ličio akumuliatorius
• 🔌 USB Type-C įkrovimas
• 🧲 Magnetinis korpusas patogiam laikymui
• 💼 Kompaktiškas ir lengvas korpusas

---

🛠 Pritaikymo sritys

FNIRSI LCR-ST2 puikiai tinka:

• Elektronikos remontui
• SMD komponentų diagnostikai
• PCB plokščių remontui
• Laboratorijoms
• Elektronikos gamybai
• Kokybės kontrolei
• Komponentų rūšiavimui
• Mokymosi laboratorijoms
• Radijo mėgėjams
• Elektronikos inžinieriams
• Serviso centrams
• Moksliniams tyrimams

---

📐 Matuojami komponentai

✔ Rezistoriai

✔ Kondensatoriai

✔ Ritės (induktyvumai)

✔ Diodai

✔ Įtampa iki ±30 V

---

📊 Matuojami parametrai

Be pagrindinių LCR reikšmių prietaisas pateikia:

• ESR
• D
• Q
• X
• Z
• θ (fazės kampas)

Tai leidžia daug tiksliau įvertinti komponentų būklę.

---

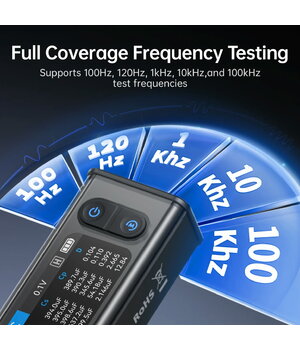

⚙ Penki profesionalūs matavimo dažniai

Galima pasirinkti:

• 100 Hz
• 120 Hz
• 1 kHz
• 10 kHz
• 100 kHz

Tai leidžia tiksliai matuoti tiek elektrolitinius kondensatorius, tiek mažos talpos keraminius kondensatorius bei aukšto dažnio komponentus.

---

📈 Sweep (pilno diapazono analizė)

Specialus Sweep režimas automatiškai analizuoja komponentą nuo:

100 Hz iki 100 kHz

Vienu veiksmu galima įvertinti komponento charakteristikas skirtinguose dažniuose.

---

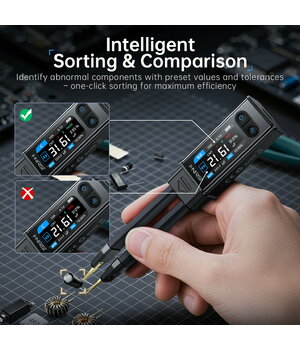

🎯 Išmanus komponentų rūšiavimas

Integruotas rūšiavimo režimas leidžia:

• nustatyti vardinę vertę
• pasirinkti leistiną paklaidą
• automatiškai atskirti tinkamus ir netinkamus komponentus

Tai itin naudinga gamyboje bei kokybės kontrolėje.

---

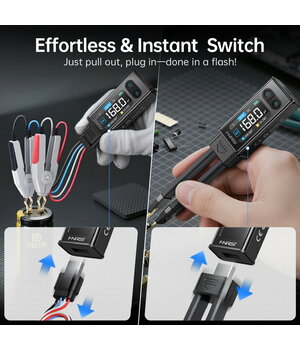

📎 Du matavimo režimai

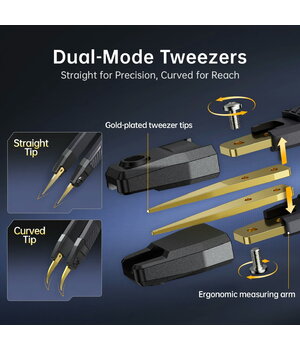

Skaitmeniniai pincetai

Skirti:

• SMD rezistoriams
• SMD kondensatoriams
• SMD ritėms
• mažiems komponentams

Galima naudoti tiesiai ant PCB.

---

Kelvin spaustukai

Naudojami:

• didesniems komponentams
• THT komponentams
• keturių laidų matavimams
• didesniam tikslumui

---

📺 1,47" HD ekranas

Spalvotas ekranas pasižymi:

• didele raiška
• aiškiu kontrastu
• vienu metu rodomais dviem parametrais

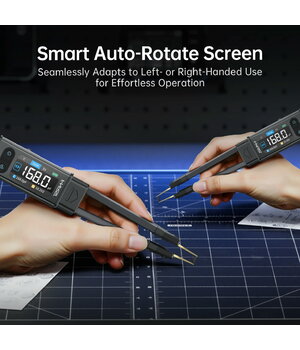

• automatinio pasukimo funkcija
• patogiu naudojimu tiek dešiniarankiams, tiek kairiarankiams

---

🔋 Integruotas akumuliatorius

• Talpa: 300 mAh
• Įkrovimas: USB Type-C
• Darbo laikas: iki 3 valandų

---

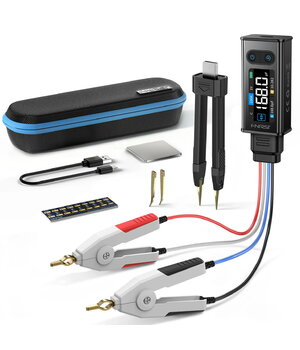

📦 Komplektacija

Standartinį komplektą sudaro:

• FNIRSI LCR-ST2 matuoklis
• tiesūs pincetų antgaliai
• lenkti pincetų antgaliai
• Kelvin matavimo spaustukai
• kalibravimo plokštelė
• USB Type-C įkrovimo laidas
• transportavimo dėklas
• vartotojo instrukcija

(Komplektacija gali nežymiai skirtis priklausomai nuo pasirinktos versijos.)

---

📋 Techninės charakteristikos

Parametras	Reikšmė
Modelis	FNIRSI LCR-ST2
Tipas	LCR + ESR matuoklis
Ekranas	1.47" HD spalvotas
Automatinis diapazonas	Taip
Rezistorių matavimas	10 mΩ – 10 MΩ
Talpos matavimas	1 pF – 22 mF
Induktyvumo matavimas	1 µH – 10 H
Diodų testas	≤0,7 V
Įtampos matavimas	±30 V DC
Testavimo dažniai	100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz
Sweep režimas	100 Hz – 100 kHz

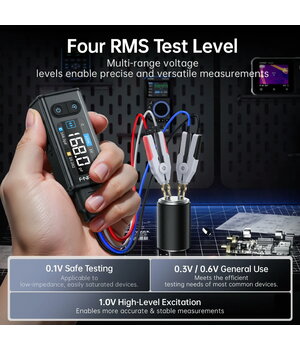

RMS lygiai	0.1 V / 0.3 V / 0.6 V / 1.0 V
Rodomi parametrai	L, C, R, ESR, D, Q, X, Z, θ
HOLD funkcija	Taip
MAX/MIN	Taip
Automatinis komponentų atpažinimas	Taip
Automatinis ekrano pasukimas	Taip
Magnetinis korpusas	Taip
Akumuliatorius	300 mAh
Įkrovimas	USB Type-C
Veikimo laikas	iki 3 val.
Darbinė temperatūra	0…+50 °C
Sandėliavimo temperatūra	–20…+60 °C
Matmenys	31 × 170.7 × 20.3 mm
Svoris	apie 61 g

---

✅ Pagrindiniai privalumai

✔ LCR ir ESR viename įrenginyje

✔ Didelis matavimo tikslumas

✔ Automatinis komponentų atpažinimas

✔ ESR matavimas

✔ Sweep analizė

✔ Penki matavimo dažniai

✔ Dvigubų parametrų rodymas

✔ Kelvin 4 laidų matavimas

✔ Kompaktiškas dydis

✔ USB-C įkrovimas

✔ Integruotas akumuliatorius

✔ Profesionalus įrankis elektronikos specialistams

---

FNIRSI LCR-ST2 – tai modernus profesionalios klasės LCR ir ESR matuoklis, skirtas greitam, tiksliam ir patogiam elektroninių komponentų testavimui. Dėl plataus matavimo diapazono, automatinio komponentų atpažinimo, įvairių matavimo režimų ir kompaktiško dizaino jis puikiai tinka tiek profesionaliems elektronikos inžinieriams, tiek servisų specialistams, tiek elektronikos entuziastams. ```
