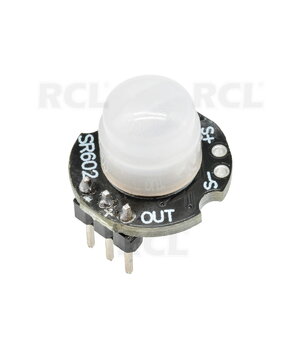

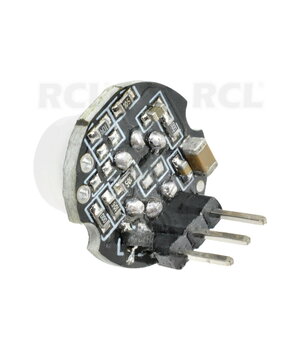

JUDESIO JUTIKLIS PIR SR602 MINI

Piroelektrinis žmogaus kūno infraraudonųjų spindulių jutiklio modulis, modelis: SR-602
Jutimo atstumas: iki 5 metrų; rekomenduojamas 0-3,5 m
Išėjimas: aukšto lygio, H=3,3 V, L=0 V
Maitinimo šaltinis DC: 3,3 V-15 V
Ramybės srovė: 20uA

Funkcijos ir naudojimo būdai:

Šis modulis pasižymi dideliu jautrumu, greitu atsaku, mažomis statinėmis energijos sąnaudomis, nedideliu dydžiu, lengvai montuojamas. Lęšis, kaiščių antraštė buvo prilituota, o maitinimo šaltinis pateikiamas be derinimo. Gali būti naudojamas kūno jutiklių žibintams, signalizacijai, apsaugai, prieigos kontrolės pagal pareikalavimą vaizdavimui, automatinei žemės ūkio, miškininkystės ir kasybos įrangai.

Pagrindiniai punktai:

Šio gaminio aukšto lygio išėjimo laikas yra reguliuojamas, nuo 2,5 sekundės iki 1 valandos, išėjimo laikas nustatomas gamykloje. Jis yra 2,5 sekundės, o jei reikia pakeisti vieną lusto rezistorių, galite jį pakeisti. Perskaitykite tipinį uždelsimo laiką atitinkančią varžos vertę. Žr. toliau pateiktą atitinkamą formą.Blokavimo laikas, 2 sekundės, nereguliuojamas.Gamykloje apibrėžta kaip pakartojamas trigeris ir negali būti keičiama.Šio modulio maitinimo įtampa yra nuo 3,3 V iki 15 V, o ribinė įtampa - nuo 2,8 V iki 18 V.Modulio išvesties laikas yra toks: po įjungimo 2 sekundes išvesties lygis yra aukštas, tada sumažėja ir pereina į budėjimo režimą. būseną. Pakeitus uždelsimo laiką, atitinkamai pailgės laikas, per kurį modulis po įjungimo išves aukštą lygį, kurį galima suprasti taip Padidės paleidimo laikas po įėjimo į normalią darbo būseną įjungus elektros energiją.Įdiegus šviesai jautrų elementą, jis neveikia dieną, veikia naktį, jame nėra šviesai jautrių komponentų, jis veikia visą dieną ( Modulyje nėra fotodiodų, jei reikia, įsigykite atskirai. Rekomenduojama: paprastas F3 fotodiodas ) Laikoma, kad nėra sumontuoto šviesai jautraus elemento.Šis modulis yra labai jautrus, atkreipkite dėmesį į montavimo vietą, stenkitės vengti šilumos šaltinio spinduliuotės šaltinio (oro išėjimo / tiesioginių saulės spindulių)Šio modulio jautrumas yra reguliuojamas, todėl reikia pakeisti mikroschemos rezistorių. Išsamesnės informacijos rasite atitinkamoje toliau pateiktoje lentelėje. tinklelis.Lituojant 220 V paprastu lituokliu, prieš suvirinant būtina atjungti maitinimo šaltinį. Rekomenduojama naudoti 24 V žemos įtampos lituoklį, pavyzdžiui, buitinį baltos šviesos 936.Jei vadovaujatės MCU ir prijungiate lempą, perskaitykite toliau pateiktą etaloninę grandinės schemą.
